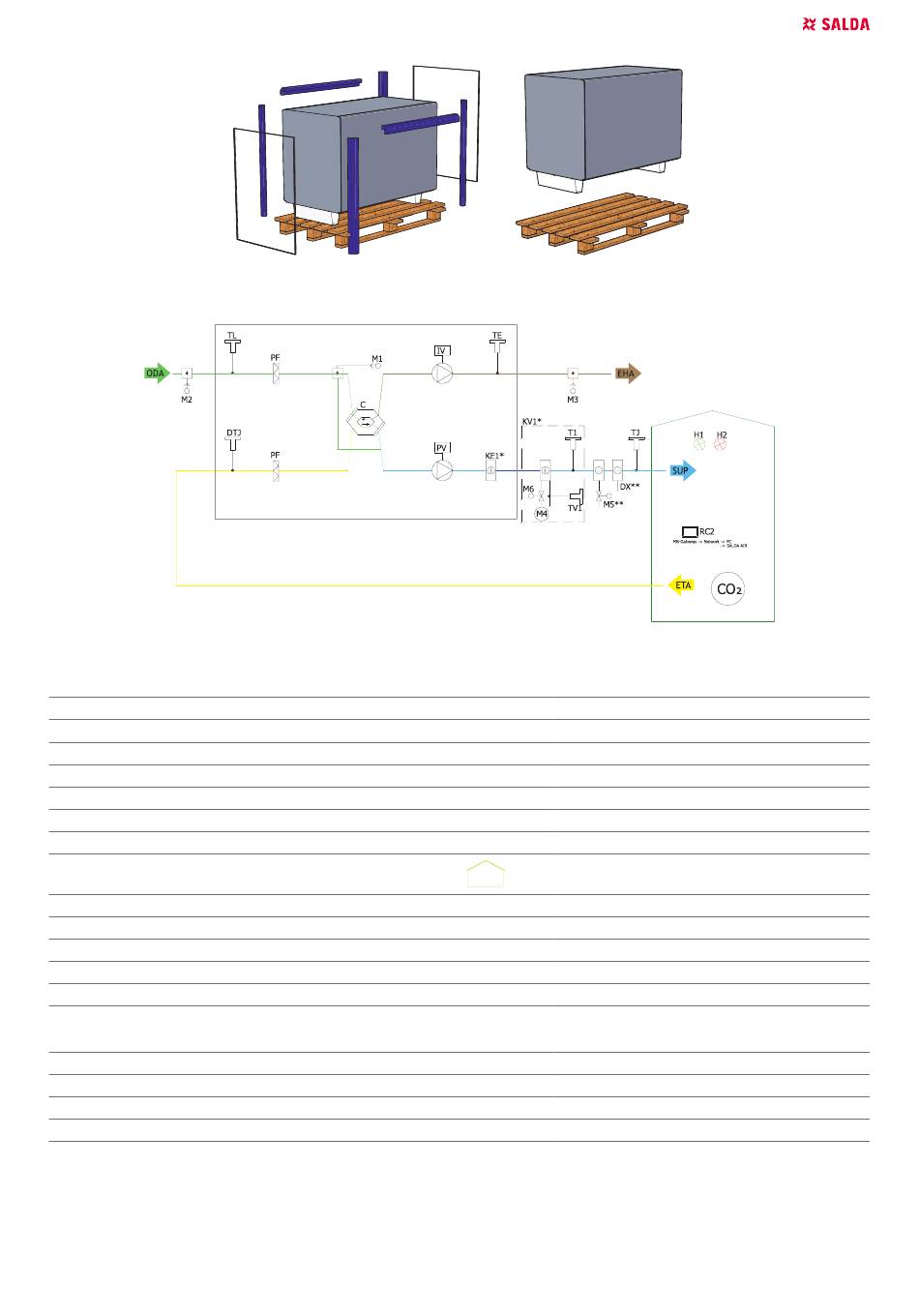

VERROHRUNGS- UND ANSCHLUSSPLAN

Abbildung 5.4.1 *KE1- nur Elektroversion; *KV1 - in Wasserversion verwendet; **Steuerung möglich.

LISTE DER KOMPONENTEN

C Plattenwärmetauscher
IF Abluftfitler
IV Abluftventilator
TJ Zulufttemperatursensor
CO CO Sensor
2 2
KE1 Elektro(nach)heizregister
M2 Außenluftklappe Stellmotor
TL
Außenluft Temperatursensor
NET Netzwerk
TV1 Wasserheizregister Temperatursensor
KV1 Wasserheizregister*
M4 Wasserheizregister Umwälzpumpe
RC2 Stouch, Flex oder ST-SA-Control Fernbedienfeld
* Bauteil/Möglichkeiten für Anschluss sind von der Ausführung abhängig.
Mögliche PCB EIN-/AUSGÄNGE
FA Feueralarm
H1 Betriebsanzeige
Systemmodusschalter (START/STOP)
5.5.

MONTAGE

• Die Installation muss von qualifizierten
• Achten Sie beim Anschluss der Luftkanäle auf die Luftstromkennzeichnungen am Gehäuse des Geräts.
• Vor Anschluss an das Luftkanalsystem, sollten die Anschlussöffnungen des Geräts geschlossen werden.
• Beim Anschluss der Kanäle muss die am Gehäuse angegebene Luftstromrichtung überprüft werden
RIS 700 H EKO 3.0 v2023.1
Fachkräften durchgeführt werden.
M
PV Zuluftventilator
PF Zuluftfilter
TE Fortlufttemperatursensor
DTJ Abluft Temperatur und Feuchtigkeitssensor
PC Computer
M1 Bypassklappe
CO
2
M3 Fortluftklappe Stellmotor
Belüftete Räume
MB-Gateway Netzwerkmodul
DX DX-Kühler
T1 Wasserheizregister Thermostat*
M5 Wasserkühlregister Ventilantrieb
M6 Wasserheizregister Ventilantrieb*
H2 Alarmanzeige
Ventilatorgeschwindigkeit Schalter (BOOST)
