- Seite 1 RIS 400700 P EKO 3.0 MONTAGE UND INSTALLATIONSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
1. INHALTSVERZEICHNIS 2. SYMBOLE UND KENNZEICHNUNGEN 3. SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN 4. INFORMATIONEN ÜBER DAS PRODUKT 4.1. BESCHREIBUNG 4.2. ABMESSUNGEN UND GEWICHT 4.3. TECHNISCHE DATEN 4.4. ZULÄSSIGE BETRIEBSBEDINGUNGEN 4.5. STANDARDLIEFERUMFANG 4.6. BESCHREIBUNG DER KOMPONENTEN 5. INSTALLATION 5.1. WARENANNAHME 5.2. TRANSPORT UND LAGERUNG 5.3. -
Seite 3: Symbole Und Kennzeichnungen
2. SYMBOLE UND KENNZEICHNUNGEN Warnung - Vorsicht geboten Zusätzliche Informationen Kleben Sie das Zusatzetikett auf das Gerät (an einer leicht zugänglichen Stelle) oder auf die gestrichelte Stelle des Technischen Handbuchs, um Überblick über wichtige Informationen des Geräts zu erhalten. Abbildung 2.1. Aufkleber mit technischen Kennzeichnungen 1- Logo;... -
Seite 4: Sicherheitshinweise Und Vorsichtsmassnahmen
3. SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN Lesen Sie vor Installation und Benutzung dieser Vorrichtungen die Bedienungsanleitung aufmerksam durch. Die Installation, der Anschluss und die Wartung dieser Vorrichtungen sind von geschultem Fachpersonal nach lokalen Bestimmungen und Gesetzen durchzuführen. Das Unternehmen übernimmt keine Haftung für Verletzungen oder Sachschäden, bei Nichteinhaltung der Sicherheitshinweise, oder bei Wichtigste Sicherheitsregeln Gefahr •... -
Seite 5: Informationen Über Das Produkt

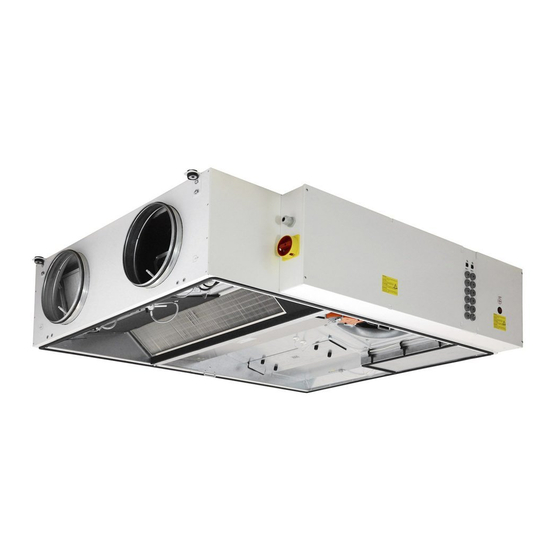

4. INFORMATIONEN ÜBER DAS PRODUKT 4.1. BESCHREIBUNG RIS P EKO sind Lüftungsgeräte für den Wohnbereich mit einem Gegenstromwärmetauscher mit hohem Wirkungsgrad (bis zu 82%). Das Gerät sorgt für Belüftung im Gebäude und nimmt Wärme aus der Abluft. Das Lüftungsgerät erfüllt die Anforerungen nach ErP 2018. Das Gerät wird mit einem separaten Fernbedienfeld oder MB-Gateway per PC gesteuert. -
Seite 6: Technische Daten
55% [mm] ePM1 70% ePM1 70% ePM1 70% ePM1 70% Schutzklasse des Geräts IP34 IP34 IP34 IP34 Akustische Daten: Siehe Produktseite auf www.salda.lt Nicht für Installation in Wohnräumen geeignet: Zusätzliche Schalldämmung benötigt | DE RIS 400-700 P EKO 3.0 v2021.1... -
Seite 7: Zulässige Betriebsbedingungen
4.4. ZULÄSSIGE BETRIEBSBEDINGUNGEN 400 PE 0.9 400 PE 1.6 400 PE 3.0 400 PW 700 PE 1.2 700 PE 3.0 700 PE 4.5 700 PW RIS EKO 3.0 Minimale Außenlufttemperatur Minimale Ablufttemperatur luft Minimale Raumlufttemperatur Installationsort Innenbe- Innenbe- Innenbe- Innenbe- Innenbe- Innenbe- Innenbe-... -
Seite 8: Installation
5. INSTALLATION 5.1. WARENANNAHME Jedes Gerät wird vor dem Transport gründlich geprüft. Bei der Warenannahme wird empfohlen, das Gerät auf Transportschäden zu überprüfen. Wenn ein Schaden am Gerät festgestellt wird, wenden Sie sich sofort an einen Vertreter des Transportunternehmens. Bitte informieren Sie einen Vertreter des Herstellers, wenn eine Abweichung von der Bestellung festgestellt wird. -
Seite 9: Verrohrungs- Und Anschlussplan
• Entfernen Sie das Verpackungsband, das die Kantenschützer hält. • Entfernen Sie die Kantenschützer • Achten Sie nach dem Auspacken auf mögliche Transportschäden. Die Montage/Installation von beschädigten Geräten ist verboten! • Achten Sie vor der Installation darauf, dass der Gesamte Zubehör im Lieferumfang enthalten ist. Jegliche Abweichung vom bestellten Equipment ist dem Anbieter zu melden. -
Seite 10: Montage
5.5. MONTAGE • • Achten Sie beim Anschluss der Luftkanäle auf die Luftstromkennzeichnungen am Gehäuse des Geräts. • • Beim Anschluss der Kanäle muss die am Gehäuse angegebene Luftstromrichtung überprüft werden • • Wir empfehlen Ihnen Vibrationsdämpfende Verbinder zu verwenden. Diese reduzieren die Übertragung von Vibrationen an die Luftkanäle und die Umgebung. -
Seite 11: Anschluss Der Luftkanäle
⌀ Abbildung 5.5.4. Anschluss Kondensatablauf (øD=150 mm) sein (1 Meter Rohr muss um min. 55mm absinken)! Vor Inbetriebnahme des Geräts muss der Kondensatablauf mit mindestens 0,5l Wasser kann es zu Wasserschäden in den Räumlichkeiten kommen. Wenn die Temperatur um den Kondensatablauf unter 0°C fallen kann, muss der Kondensatablauf isoliert werden. -
Seite 12: Empfehlungen Vor Inbetriebnahme (In Anwesenheit Des Endnutzers)
RIS EKO 3.0 400PE 0,9 400PE 1,6 400PE 3,0 400PW 700PE 1,2 700PE 3,0 700PE 4,5 700PW Netzsicherung 10 A 16 A 25 A 16 A 25 A 16 A Um sichere Wartung des Geräts zu gewährleisten, ist es notwendig den Hauptschalter und/oder die externe Sicherung auszuschalten. -
Seite 13: Wartung
6. WARTUNG 6.1. SICHERHEITSEINWEISUNG Sicherungsautomaten, diesen ebenfalls trennen. Es ist darauf zu achten, dass er nicht von Dritten eingeschaltet wird (gegen Wiedereinschalten sichern!)) und bis zum vollständigen Stillstand der Ventilatoren abwarten (ca. 2 Minuten). 6.2. ALLGEMEINE EMPFEHLUNGEN ZUR WARTUNG DES LÜFTUNGSSYSTEMS Um ein Ordnungsgemäß... -
Seite 14: Filterwartung
6.4. FILTERWARTUNG Verschmutzungen erhöhen den Luftstromwiderstand der Filter, dadurch wird der Luftstrom in die Räumlichkeiten verringert. Die Pfeile auf den Filtern müssen mit der Luftstromrichtung übereinstimmen. Nach dem Filterwechsel den Filter Timer aktualisieren. Die Beschreibung zum aktualisieren ist in der Anleitung der Fernbedi- Es ist strengstens VERBOTEN, das Gerät ohne Filter zu betreiben! Wechseln Sie die Filter alle 3 - 4 Monate oder entsprechend der Filtertimeranzeige der Fernbedienung. -
Seite 15: Wartung Der Heizregister
WARNUNG: Der Wärmetauscher darf nicht ohne Filter verwendet werden! 6.7. WARTUNG DER HEIZREGISTER. • Falls der manuelle Schutz des Heizregisters aktiviert ist, suchen Sie nach der Fehlerursache. Drücken Sie nach Behebung der Fehlerursache den "RESET" - Knopf (am Heizregister) mit einem Schraubendreher oder einem ählichen Gegenstand. •... -
Seite 16: Steuerung
GLT über BACnet TCP/IP 7.2. GERÄTEFUNKTIONEN Steuerungsfunktionen der PRV Steuerung und des Geräts hängen von folgenden Faktoren ab: GATEWAY über WEB Anwendung sowie SALDA AIR APP. Für Anleitungen zur Bedienung, siehe Anleitungen für jeweiliges Bedienteil. | DE RIS 400-700 P EKO 3.0 v2021.1... -
Seite 17: Zubehör
8. ZUBEHÖR RIRS EKO 3.0 400 PE 400 PW 700 PE 700 PW ABV 250 ACC000056 ACC000056 WSG 200 FIT000404 FIT000404 Abdeckungen für Ein-/Auslässe ALU 200 FIT000128 FIT000128 ALU 250 FIT000129 FIT000129 VVP45.10-0.63 ACC000140 ACC000140 ACC000140 ACC000140 Ventile VXP45.10-0.63 ACC000143 ACC000143 ACC000143 ACC000143... -
Seite 18: Anschluss Von Zubehör
Actuator for damper CM230-1-F-L (2 Nm, ACC000305 ACC000305 ACC000305 ACC000305 Actuator for damper TF230 (2 Nm, ACC000316 ACC000316 Stellmotoren Actuator for water valve SSB61 200 Nm ACC000317 ACC000317 Actuator for water valve SSB81 200 Nm ACC000318 ACC000318 ACC000318 ACC000318 EKA NV 200-0,9-1f PH ACC003874 ACC003874 EKA NV 200-1.5-1 f PH... -
Seite 19: Raum Co2 Sensor Installationsempfehlung
Anschluss der Sensoren: Die Sensoren sind für die folgenden 3 Funktionen bestimmt: Zuluftdruck, Abluftdruck und Abluft CO2. Der Zuluftdruck wird im Zuluftkanal, bezogen auf die Umgebung des Geräts, gemessen. Der Abluftdruck wird im Abluftkanal, bezogen auf die Umgebung des Geräts, gemessen. Der CO2 Sensor wird im Abluftkanal oder im Raum installiert. -
Seite 20: Anschluss Von Fernbedienteil Oder Modbus
Stellmotoren angetrieben werden. Verdrahtungsplan RIS PE EKO 3.0 Ausgangs X16:19 schließen die Klappen. Verdrahtungsplan RIS PW EKO 3.0 Aktivierung des Ausgangs X16:19 schließen die Klappen. Die Zuluftklappe ist mit einem Federrückstellung-Stellmotor ausgestattet. Bei Deaktivie- rung von X16:16 schließt sich die Klappe. 8.1.6. - Seite 21 RIS 400-700 P EKO 3.0 v2021.1 DE |...
-
Seite 22: Empfohlene Anschlusspläne Für Interne Und Externe Komponenten
8.1.8. EMPFOHLENE ANSCHLUSSPLÄNE FÜR INTERNE UND EXTERNE KOMPONENTEN | DE RIS 400-700 P EKO 3.0 v2021.1... - Seite 23 RIS 400-700 P EKO 3.0 v2021.1 DE |...
- Seite 24 | DE RIS 400-700 P EKO 3.0 v2021.1...
- Seite 25 RIS 400-700 P EKO 3.0 v2021.1 DE |...
-
Seite 26: Mögliche Fehler Und Deren Behebung
9. MÖGLICHE FEHLER UND DEREN BEHEBUNG FEHLER MÖGLICHE URSACHE ERKLÄRUNG / STÖRUNGSBESEITIGUNG Überprüfen, ob das Gerät an das Stromnetz Keine Spannungsversorgung angeschlossen ist. Nur einschalten, wenn der Zustand des Geräts Das Gerät funktioniert nicht Schutzkomponente ist ausgeschaltet oder Fehlerstromschutzschalter ist aktiv (falls wurde. -
Seite 27: Ecodesign Datenblatt
/s ] 0,076 [ Pa ] [ W/(m /h) ] 0,23 [ % ] [ % ] Vorhandensein und Beschreibung visueller Filterwarnung Timer für Lüftungsgerät ErP Konformität 2018 Internetadresse für Demontageanleitungen www.salda.lt RIS 400-700 P EKO 3.0 v2021.1 DE |... - Seite 28 /s ] 0,136 [ Pa ] [ W/(m /h) ] 0,26 [ % ] [ % ] Vorhandensein und Beschreibung visueller Filterwarnung für Timer Lüftungsgerät ErP Konformität 2018 Internetadresse für Demontageanleitungen www.salda.lt | DE RIS 400-700 P EKO 3.0 v2021.1...
-
Seite 29: Konformitätserklärung
EN 61000-6-3:2007 - Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Fachgrundnormen - Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe. Sollten Änderungen an den Produkten vorgenommen werden, gilt diese Erklärung nicht mehr. Qualität: Die Tätigkeit von Salda UAB entspricht dem internationalen Standard des Qualitätsmanagements ISO 9001:2015. Datum 2020-10-23... -
Seite 30: Garantie
3.4. wenn das Gerät nicht für seinen ursprünglichen Zweck verwendet wurde. 3.5. Die Gesellschaft SALDA UAB ist nicht verantwortlich für mögliche Sach- oder Personenschäden, wenn das Lüftungsgerät ohne Steuerung gefertigt wird und eine Steuerung vom Kunden oder Dritten installiert wird. Die Herstellergarantie erstreckt sich nicht auf Geräte, die durch die Installation einer Steuerung beschädigt werden. - Seite 31 RIS 400-700 P EKO 3.0 v2021.1...
- Seite 32 WARTUNGSPROTOKOLL Produktbezeichnung* Seriennummer* Installationsschema Intervall Datum Ventilatoren reinigen einmal jährlich** Wärmetauscher reinigen einmal jährlich** Filterwechsel Alle 3-4 Monate** * - siehe Produktetikett ** - Mindestens Ragainės g. 100 +370 41 540 415 Šiauliai LT-78109, LITHUANIA office@salda.lt...
