Lampe
Der FiberSource QFX150 verwendet die Osram HQI-R 150 Lampe. Die Installation anderer
Leuchtmittel kann zur Beschädigung des Gerätes führen.
Lassen Sie die Lampe mindestens 5 Minuten abkühlen, bevor Sie das Gerät verpacken oder
transportieren.
Drehen Sie die Lampe so, dass der Lichtbogen während des Betriebs horizontal
ausgerichtet ist.
Einsetzen der Lampe im FiberSource QFX150
WARNUNG
Trennen Sie das Gerät allpolig vom Netz, bevor Sie die Lampe wechseln. Lassen Sie
das Gerät IMMER mindestens 5 Minuten abkühlen, bevor Sie die Lampenfassung
entfernen!
1. Trennen Sie das Gerät allpolig vom
Netz. Wenn Sie eine heiße Lampe
auswechseln, lassen Sie das Gerät
mindestens 5 Minuten abkühlen.

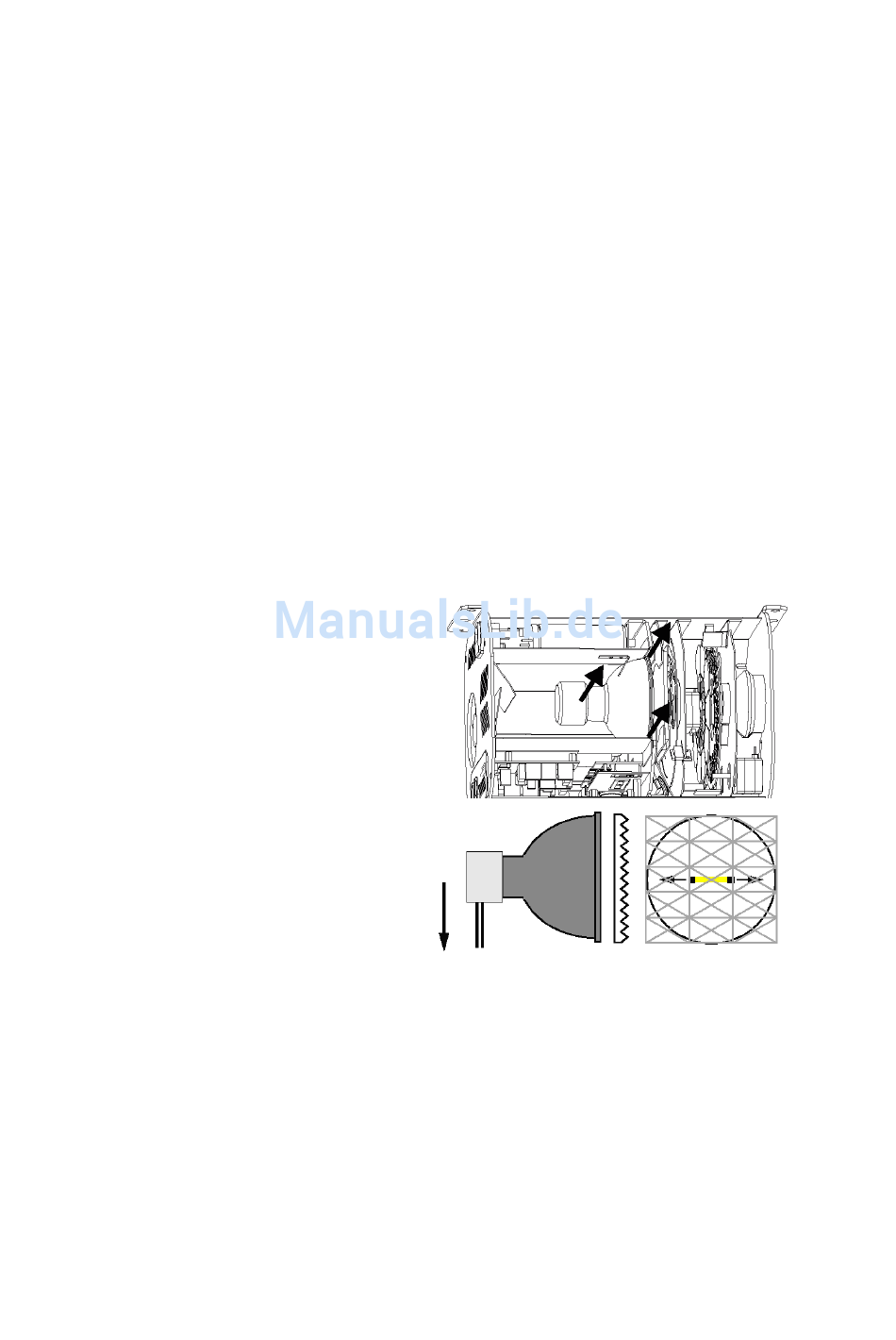

2. Lösen Sie die 4 Verschlußschrauben
des Lampengehäuses. Heben Sie die
Abdeckung
oben ab.
3. Fassen Sie unter die Lampe und
ziehen Sie sie aus der Halterung.
Ziehen
Sie
Keramikfassung! Drücken Sie jetzt
die seitlichen Federbügel zur Seite
und ziehen die Lampe heraus.
4. Setzen Sie die Lampe so ein, dass
die Anschlussdrähte der Lampe in der späteren Montageposition des Gehäuses
nach unten zeigen. So ist gewährleistet, dass der Lichtbogen der Lampe horizontal
ausgerichtet ist (siehe Abbildung).
5. Um eine neue Lampe einzusetzen stecken Sie erst die Fassung auf und setzen dann
die Lampe ein. Drücken Sie die Lampe am Reflektor vorsichtig nach unten bis sie an
der richtigen Position einrastet.
6. Falls es notwendig ist, bauen Sie den Diffusionsfilter aus und drehen ihn um 90°, so
dass die langen Seiten der Prismen parallel zum Lichtbogen verlaufen.
7. Bevor Sie das Lampengehäuse wieder schließen, überprüfen Sie bitte die Netz-
Einstellungen des FiberSource QFX150. Informationen dazu finden Sie im nächsten
Kapitel.
in
Pfeilrichtung
nach
nicht
nur
an
der
Installation der Halogenlampe
2
5
