Installation
Verbinden von
Schlauchpaketabschnitten
Zum Verbinden von innen beheizten Schläuchen und
Peitschenenden mit einem anderen Schlauch:
1. Die beheizten Schläuche Ende an Ende anlegen. Die
Materialschläuche (GH) rot auf rot (Komponente A, ISO)
und blau auf blau (Komponente B, RES) ausrichten.
2. Die Materialschläuche (FH) anschließen und die
Verbindungen handfest anziehen; dann die
Verbindungen mit Schraubenschlüsseln vollständig
anziehen.
HINWEIS: Schläuche mit 9,5 mm (3/8 Zoll)
Innendurchmesser wie folgt anziehen:
• Seite A auf 19 N•m (14 ft-lb).
• Seite B auf 27 N•m (20 ft-lb).
HINWEIS: Beim Anschluss der Materialschläuche
darauf achten, dass rote Leitungen mit roten Leitungen
und blaue Leitungen mit blauen Leitungen verbunden
werden.
3. Die Materialschläuche (AH) anschließen und
die Verbindungen handfest anziehen; dann die
Verbindungen mit Schraubenschlüsseln vollständig
anziehen.
FH
ISO
(rot)
RES
(blau)
FH
ISO
(rot)
RES
(blau)
12
EW
AH
FH
AH
FH
EW
4. Elektroverkabelung (EW) anschließen. Die Schrauben
des elektrischen Anschlusses festziehen.
HINWEIS: Die Schrauben des elektrischen
Anschlusses mit 3-6 in-lb anziehen, Die Schrauben
des Anschlusses nicht zu fest anziehen.
HINWEIS: Achten Sie beim Anschließen der
elektrischen Kabel darauf, dass rote Kabel
an rote Kabel und blaue Kabel an blaue Kabel
angeschlossen werden.
5. Für Schläuche mit RTD-Kabeln: Die RTD-Kabel (RTD)
anschließen und die Verbindungen festziehen.
HINWEIS: RTD-Kabel sind ein optionales Zubehör und
werden nur bei Verwendung des FTS-Satzes benötigt.

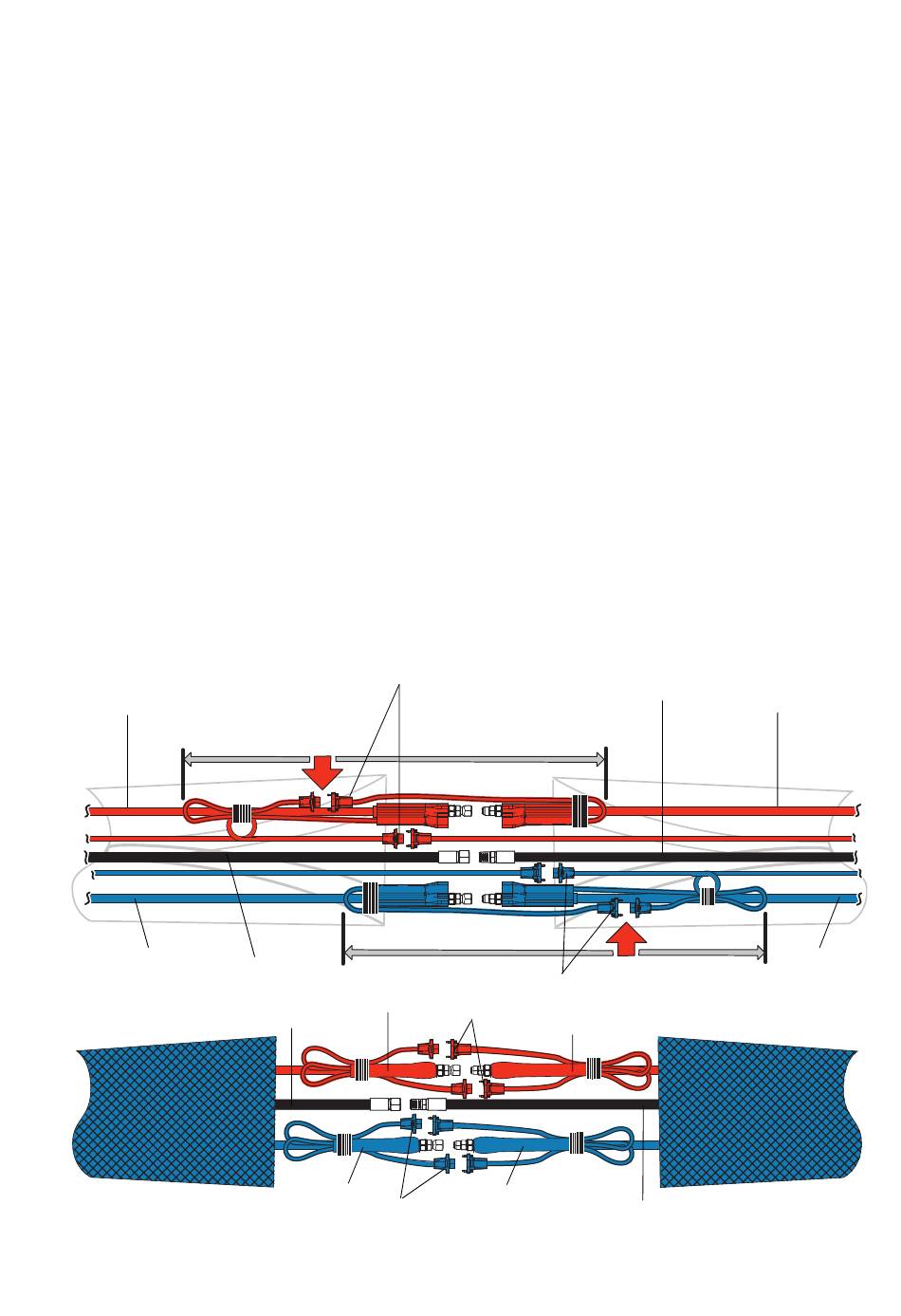

6. Überschüssiges Elektrokabel (EW) an die
Materialschläuche (FH) festkleben. Ddie elektrischen
Anschlüsse versetzt anordnen wie gezeigt, um ein
möglichst kleines Anschlusspaket zu erhalten.
7. Schläuche auf Dichtheit prüfen, Seite 13.
8. Das Gelenk mit einer Schutzhülle abdecken.
Siehe Schutzabdeckung, Seite 14.
EW
EW
FH
FH
AH
FH
FH
ti40421b
AH
