Die Schläuche an das
Dosiergerät anschließen
ACHTUNG
Der beheizte Schlauch muss immer Material enthalten,
wenn die Stromversorgung des Schlauchs
eingeschaltet ist. Die Stromversorgung eines leeren
beheizten Schlauchs darf nicht eingeschaltet werden.
Das Einschalten der Stromversorgung mit leeren
Schläuchen kann zu Schäden am Gerät führen.
ACHTUNG
Den Schlauch vor jedem Einsatz stets ganz abrollen
und entlüften. Wird die Luft nicht aus dem Schlauch
abgelassen, ist die Wärmeübertragung vom Heizleiter
nicht gleichmäßig. Im schlimmsten Fall kann der Leiter
beschädigt werden. In einem solchen Fall verfällt die
Garantie.

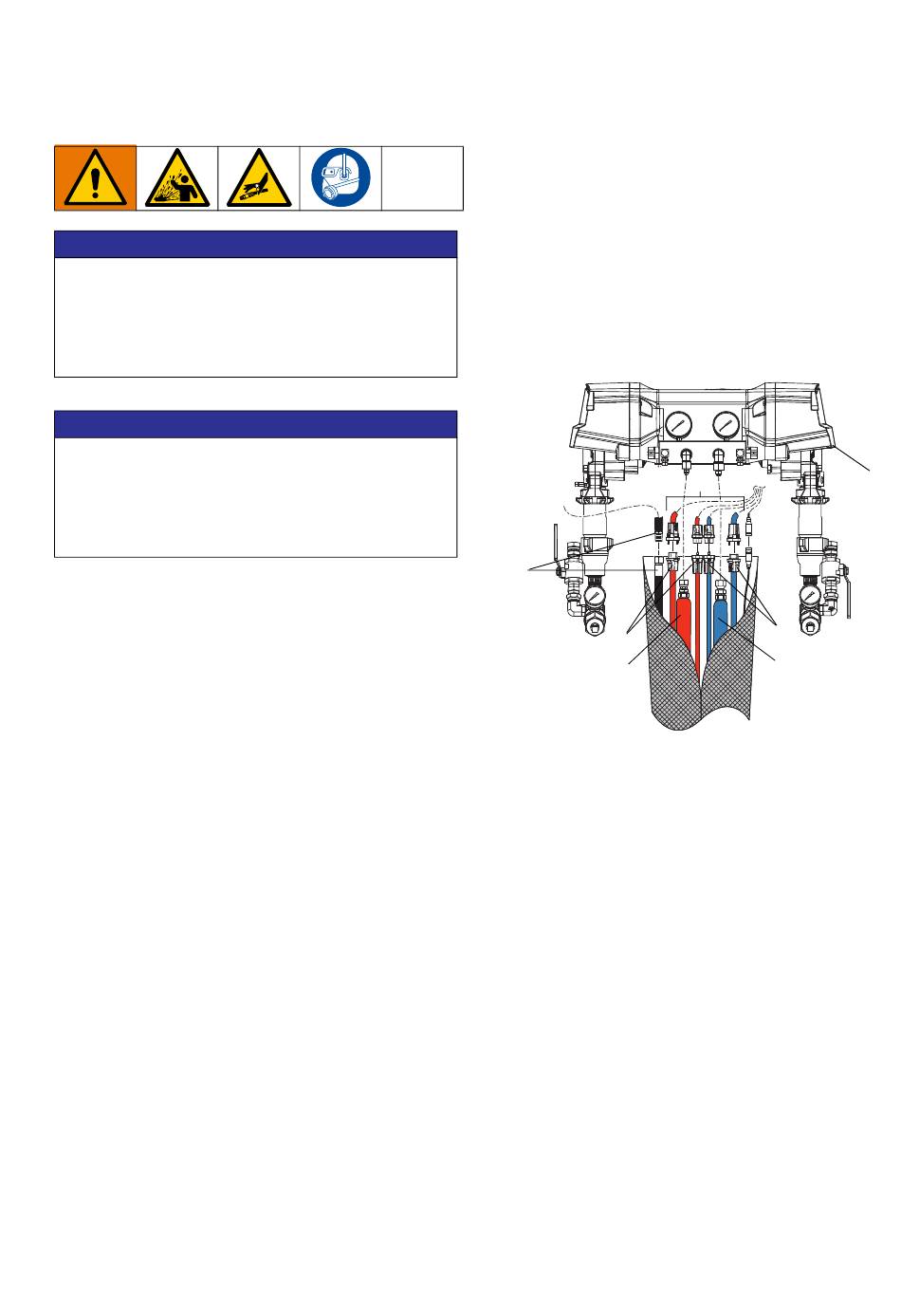

1. Schließen Sie die Materialschläuche (FH) an den
Materialverteiler (G) des Dosiergeräts an. Der rote
Materialschlauch ist für den Härter (Komponente A,
ISO) und der blaue Materialschlauch für das Harz
(Komponente B, RES).
HINWEIS: Schläuche mit einem Drehmoment auf
9,5 mm (3/8 Zoll) Innendurchmesser festziehen.
• Seite A auf 19 N•m (14 ft-lb)
• Seite B 27 N•m (20 ft-lb)
HINWEIS: Achten Sie darauf, dass die
Schlauchanschlüsse vom Dosiergerät weg zeigen.
3B0024G
2. Elektroverkabelung (EW) anschließen. Die Schrauben
des elektrischen Anschlusses festziehen.
HINWEIS: Die Schrauben des elektrischen Anschlusses
mit einem Drehmoment von 3-6 in-lb festziehen.
HINWEIS: Beim Anschluss der elektrischen Leitungen
darauf achten, dass rote Leitungen mit roten Leitungen
und blaue Leitungen mit blauen Leitungen verbunden
werden.
3. Luftschlauch (AH) anschließen.
4. Überprüfen, ob alle Systemkomponenten richtig
geerdet sind. Siehe Abschnitt Erdung auf Seite 10.
RES
(blau)
AH
EW
FH
Installation
ISO
(rot)
EW
EW
FH
G
11
