Dosiergerät

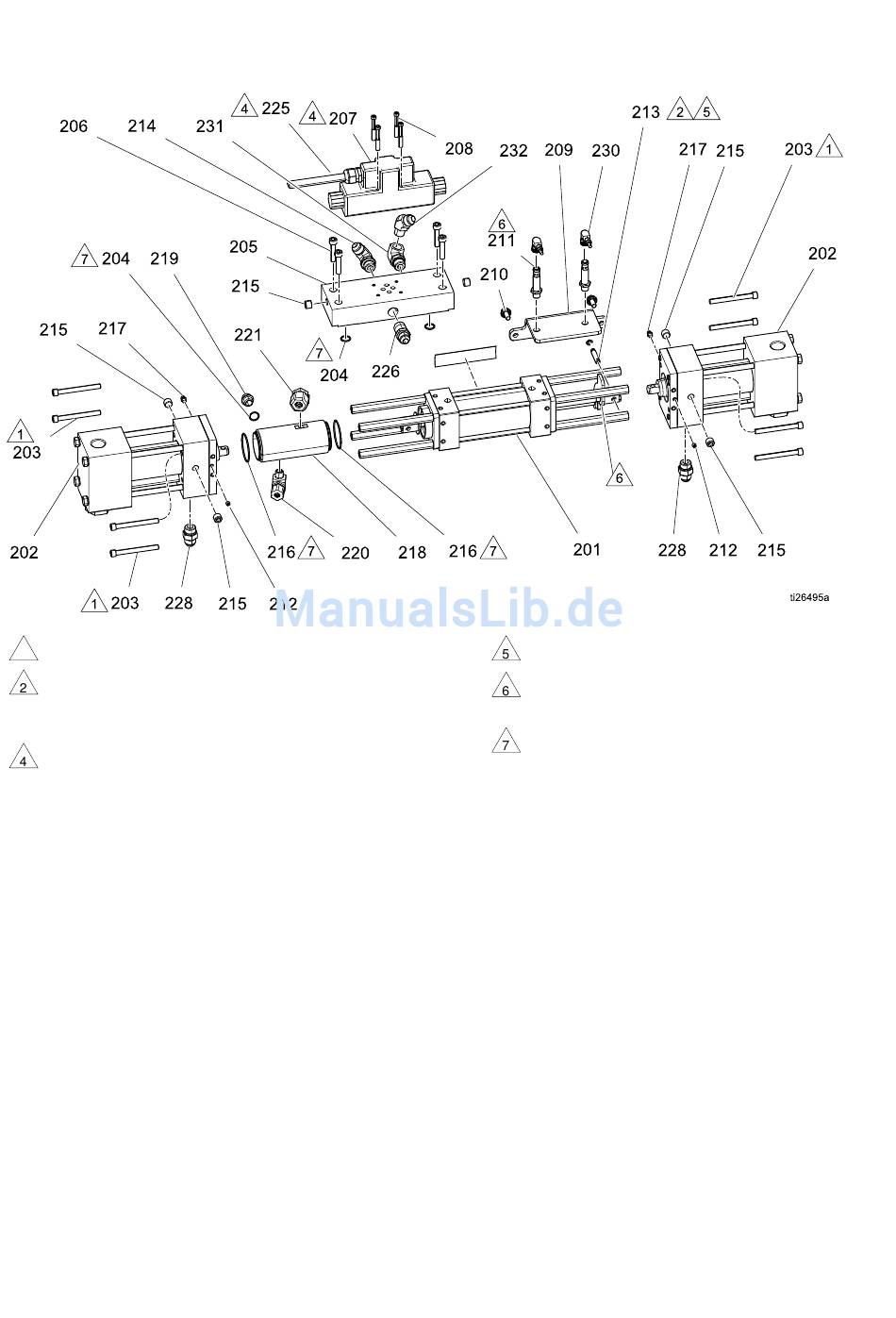

Dosiergerät – – – Bauteile
Dosiergerät
Bauteile
Bauteile
Mit 22,6 N●m (200 in-lbs) festziehen.
1
Pin (213) muss wie abgebildet horizontal getaktet
werden.
3.
Edelstahl-Rohrdichtmittel auf alle nicht
drehenden Rohrgewinde auftragen.
Deckel des Richtungsventils (207) abnehmen
und Magnetventilleitung befestigen (225). Siehe
Stromlaufpläne, page
3A3189B
93.
Pin (213) mit Hammer und Durchschlag ganz
eintreiben.
Näherungsschalter (211) ganz einschrauben,
bis er die Taktplatte berührt, dann wieder eine
1/4-1/2 Drehung herausschrauben.
O-Ringe (204, 216) vor der Montage einfetten.
Teile
79
