10. Interrupt
10.1 Interrupt-Anforderungen
Unterbrechungsanforderungen können mit der OPTORE-PCI16 sowohl
über die acht Optokoppler-Eingänge IN00...IN07, als auch zeitabhängig
mit Hilfe der Kombination 8254-Timerbaustein/Quarzoszillator erzeugt
werden. Alle Interruptanforderungen der OPTORE-PCI16 werden über
die PCI-Bus-Leitung INT A an einen der Rechner-IRQs weitergeleitet. Die
betreffende IRQ-Nummer wird vom PCI-PNP-Bios des Rechners bzw.
durch das Betriebssystem vergeben.

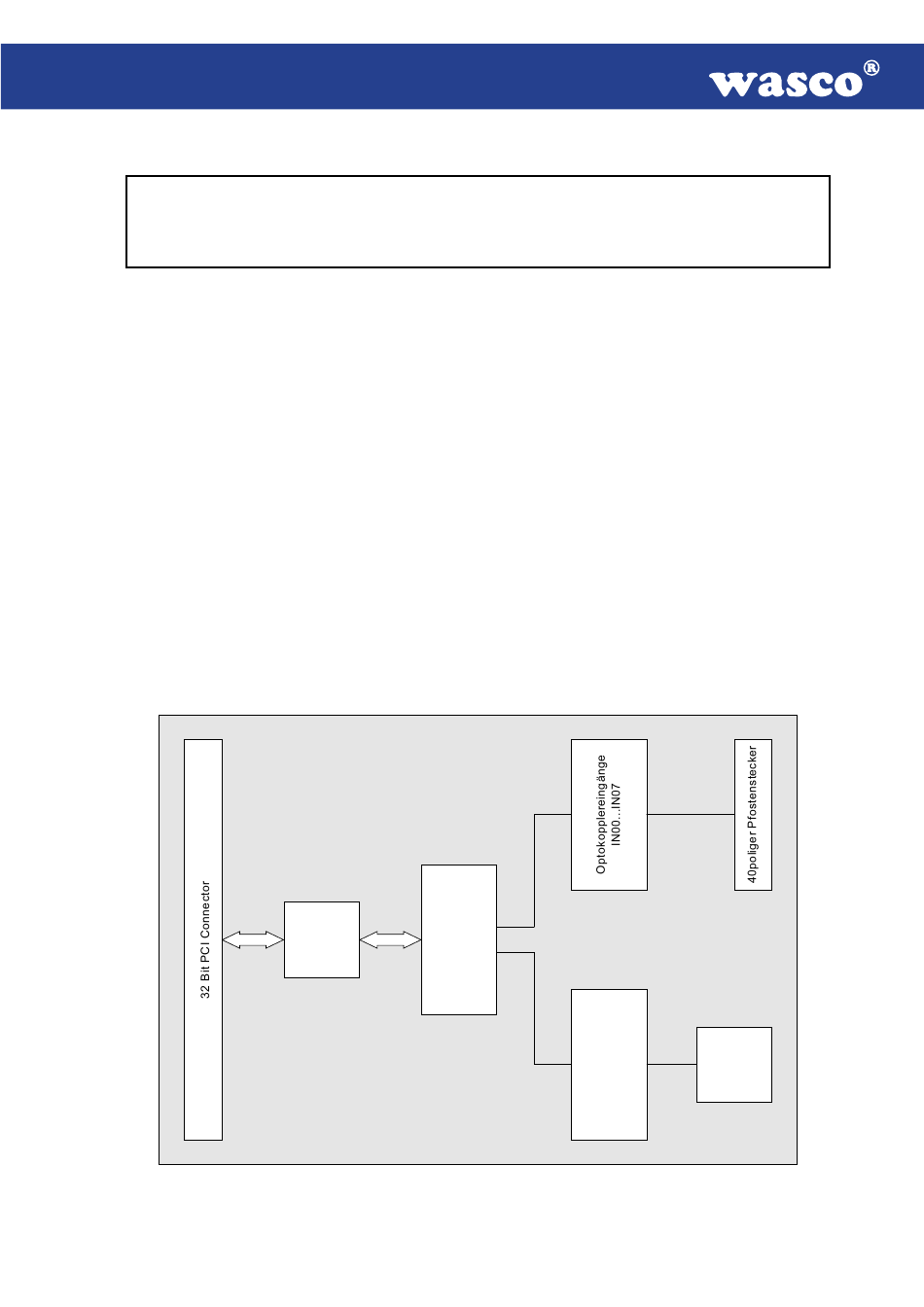

Die Kommunikation zwischen den Interrupteingängen der OPTORE-
PCI16 und dem PC lässt sich durch folgendes Blockdiagramm veran-
schaulichen:
Steuer-
INT A
PCI Bus
und
Interface
Interrupt-
Logik
3*16 Bit
Quarz-
Timer
oszillator
(8254)
OPTORE-PCI16
© 2011 by Messcomp Datentechnik GmbH
DV07
