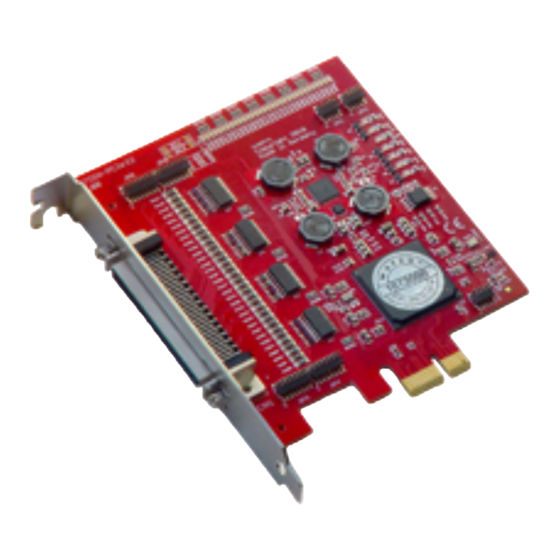

- Seite 1 OPTOIN-PCIe32 STANDARD EDV-Nr.: A-844600 32 Eingänge über Optokoppler wasco ® Handbuch...
- Seite 2 ® © Copyright 2019 by Messcomp Datentechnik GmbH Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte sind vorbehalten. Messcomp Datentechnik GmbH behält sich das Recht vor, die in dieser Dokumentation beschriebenen Produkte jederzeit und ohne Vorankündi- gung zu verändern. Ohne schriftliche Genehmigung der Firma Messcomp Datentechnik GmbH darf diese Dokumentation in keinerlei Form vervielfältigt werden.
-
Seite 3: Inhaltsverzeichnis
7.1 Installation des Windows Treibers ..............17 ® 7.2 Installation der Windows Entwicklungsdateien ..........17 ® 7.3 Programmierung der OPTOIN-PCIe32 mit wasco -Treiber .........20 7.4 Zugriff auf die Karte OPTOIN-PCIe32 ............21 Standard 7.5 Zuordnung der Memory Mapped I/O-Adressen ...........21 7.6 Kompatibilität zur OPTOIN-PCI32 ............22... - Seite 4 ® 9. Zubehör ...................25 ® 9.1 Passendes wasco -Zubehör ................25 9.2 Anschlusstechnik (Anwendungsbeispiele) ............25 9.3 Einzelkomponenten zur Eigenkonfektionierung ..........26 10. Fehlersuche ..................27 11. Technische Daten .................28 12. Produkthaftungsgesetz ..............29 13. EG-Konformitätserklärung ............31 OPTOIN-PCIe32 © 2019 by Messcomp Datentechnik GmbH...
-
Seite 5: Produktbeschreibung
® 1. Produktbeschreibung Die OPTOIN-PCIe32 bietet 32 digitale Eingänge mit galvanischer STANDARD Trennung, einzeln für jeden Kanal. Die Potentialtrennung gewährleisten hochwertige bipolare Optokoppler. Jeder Eingang ist zusätzlich durch Schutzdioden gegen schädliche Spannungsspitzen und Impulse geschützt. Über leicht steckbare Jumper sind für jeden einzelnen Eingangskanal zwei verschiedene Eingangsspannungsbereiche einstellbar. -
Seite 6: Installation Der Optoin-Pcie32
® 2. Installation der OPTOIN-PCIe32 STANDARD 2.1 Installation der Karte in den Rechner Achten Sie vor dem Einbau der OPTOIN-PCIe32 darauf, dass der Rechner vom Netz getrennt oder zumindest ausgeschaltet ist. Beim Einbau der Interface-Karte in den laufenden Rechner besteht die Gefahr, dass neben der OPTOIN-PCIe32 auch andere Karten des PCs oder Rechners beschä-... -
Seite 7: Anschlussstecker
® 3. Anschlussstecker 3.1 Lage der Anschlussstecker auf der Platine .06.2020 13:36 f=1.50 C:\Daten\Layout\Karten\OPTOIN-PCIe32U\OPTOIN-PCIe32_v1.02\OPTOIN-PCIe32_v1.02.brd CN1: Optokoppler-Eingänge IN00...IN31 OPTOIN-PCIe32 © 2019 by Messcomp Datentechnik GmbH DV01 STANDARD... -
Seite 8: Steckerbelegung Von Cn1
® 3.2 Steckerbelegung von CN1 IN31- IN31+ IN30- IN30+ IN29- IN29+ IN28- IN28+ IN27- IN27+ IN26- IN26+ IN25- IN25+ IN24- IN24+ IN23- IN23+ IN22- IN22+ IN21- IN21+ IN20- IN20+ IN19- IN19+ IN18- IN18+ IN17- IN17+ IN16- IN16+ IN15- IN15+... -
Seite 9: Systemkomponenten
® 4. Systemkomponenten 4.1 Blockschaltbild +12V +12V Steuer- Logik PCIe Bus Interface OPTOIN-PCIe32 © 2019 by Messcomp Datentechnik GmbH DV01 STANDARD... -
Seite 10: Zugriff Auf Die Systemkomponenten
Adressen ergeben sich abhängig von einer vom BIOS vergebenen Basisadresse. Der Zugriff auf die OPTOIN-PCIe32 erfolgt ausschließ- lich im Doppel-Word-Zugriff, wobei die wasco-Treiber-Funktionen aus Kompatibilitätsgründen nur die beiden niederwertigsten Bytes verarbeiten bzw. berücksichtigen. (Hinweise hierzu finden Sie im Kapitel Programmierung sowie in den Beispielprogrammen auf der mitgelieferten CD). -
Seite 11: Optokopplereingänge
® 5. 32 Optokopplereingänge Die OPTOIN-PCIe32 verfügt über 32 Eingangskanäle, deren galvanische Trennung mittels Optokoppler erreicht wird. 5.1 Pinbelegung der Eingangsoptokoppler 16,14,12,10 15,13,11,9 1,3,5,7 2,4,6,8 OPTOIN-PCIe32 © 2019 by Messcomp Datentechnik GmbH DV01 STANDARD... -
Seite 12: Eingangsspannungsbereiche
® 5.2 Eingangsspannungsbereiche Durch das Setzen von Jumpern auf den Blöcken JP3, JP4, JP5 und JP6 kann für jeden Optokopplereingang zwischen zwei Eingangsspannungsbereichen gewählt werden. 0 13:36 f=1.50 C:\Daten\Layout\Karten\OPTOIN-PCIe32U\OPTOIN-PCIe32_v1.02\OPTOIN-PCIe32_v1.02.brd 17.06.20 OPTOIN-PCIe32 © 2019 by Messcomp Datentechnik GmbH DV01 STANDARD... - Seite 13 ® Die Daten der zwei Eingangsspannungsbereiche entnehmen Sie bitte der folgenden Tabelle: Jumper high gesetzt 0...1 V 5...15 V nicht gesetzt 0...2 V 14...30 V IN16 IN24 IN00 IN08 IN01 IN09 IN17 IN25 IN18 IN26 IN02 IN10 IN03 IN11...
-
Seite 14: Eingangsbeschaltung
® 5.3 Eingangsbeschaltung Jumper Optokoppler IN.. + Schutzdiode IN.. - 5.4 Eingangsstrom - 1,1V ≈ (Jumper nicht gesetzt) 3400Ω - 1,1V ≈ (Jumper gesetzt) 1000Ω OPTOIN-PCIe32 © 2019 by Messcomp Datentechnik GmbH DV01 STANDARD... -
Seite 15: Board-Identifikation
® 6. Board-Identifikation 6.1 Board-Identifikation Die Board-Identifikation dient zur Unter- Jumper scheidung mehrerer PC-Karten gleichen Typs im Computer. Sie erfolgt durch einen Jumperblock, welcher per Software gelesen werden kann. Die zu lesende Board-Identifikation besteht aus einem Byte (8 Bit) und ist... -
Seite 16: Zugriff Mit 16 Oder 32 Bit
® 6.2 Zugriff mit 16 oder 32 Bit Mit Hilfe des Jumperblocks JP2/1-2 kann die Zugriffs-Datenbreite einge- stellt werden. Ist der Jumperblock JP2/1-2 nicht gesetzt (Default), so funktioniert die Karte im Kompatibilitätsmodus. In diesem Modus wird im 16-Bit-Modus auf die Karte zugegriffen. Zudem gelten die Offset-Adressen der PCI-Karte OPTOIN-PCI32 mit dem Faktor 2. -
Seite 17: Programmierung Unter Windows
® ® 7. Programmierung unter Windows ® 7.1 Installation des Windows Treibers Für die Anwendung der Karte unter Windows ® ist es notwendig, einen speziellen Treiber zu installieren, der den Zugriff auf die Karte ermöglicht. ® Unter Windows 10, 8 und 7 meldet das Betriebssystem selbständig nach dem Einschalten des PCs, dass eine neue Hardware-Komponente ge- funden wurde. - Seite 18 ® Wurden die Treiber- und Entwicklungsdateien vollständig installiert, finden Sie in der Systemsteuerung Ihres Rechners ein Icon zur Lokalisierung aller im System vorhandenen wasco ® PCI- und PCIe-Karten. OPTOIN-PCIe32 © 2019 by Messcomp Datentechnik GmbH DV01 STANDARD...
- Seite 19 ® ® Starten Sie die Kartenabfrage durch einen Doppelklick auf das "wasco “- Icon. Folgendes Fenster erscheint: (Als Beispiel wurde hier eine OPTOIO- PCIe16 verwendet)! STANDARD Wurde Ihre Karte im System erkannt, wird der Kartenname, Board ID, I/O-Adresse sowie die mögliche Interruptnummer für die jeweilige Karte in diesem Fenster angezeigt.
-
Seite 20: Programmierung Der Optoin-Pcie32 Mit Wasco
® -Treiber Nach Installation der Entwicklungsdateien von Kithara mittels des Setup- Programms befinden sich in dem Ordner wasco die entsprechenden Entwicklungsdateien sowie die Beispielprogramme. Weitere Beispielpro- gramme, speziell für den Zugriff auf die OPTOIN-PCIe32, befinden sich auf der beiliegenden CD sowie auf unserer Homepage. -
Seite 21: Zugriff Auf Die Karte Optoin-Pcie32
7.4 Zugriff auf die Karte OPTOIN-PCIe32 Standard Der Zugriff auf die OPTOIN-PCIe32 erfolgt ausschließlich über den Standard Boardnamen (Kartentyp) WASCO-PCIe8213 7.5 Zuordnung der Memory Mapped I/O-Adressen Die Memory Mapped I/O-Adressen der einzelnen Hardware-Komponenten ergeben sich abhängig von der Basisadresse wie folgt: 16-Bit-Modus... -
Seite 22: Kompatibilität Zur Optoin-Pci32
® 7.6 Kompatibilität zur OPTOIN-PCI32 STANDARD Bei der Entwicklung der OPTOIN-PCIe32 sowie dem dazugehörigen STANDARD Treiber wurde speziell darauf geachtet, dass der Zugriff auf die Karte mög- lichst identisch mit der OPTOIN-PCI32 ist. Dies ermöglicht einen STANDARD relativ einfachen Umstieg von PCI- auf PCIe-Karten bei bestehenden Programmen. -
Seite 23: Programmierung Unter Linux
Für die Anwendung der Karte unter Linux wird auf der mitgelieferten CD ® oder auf unserer Webseite ein Linux wasco -Treiber zur Verfügung gestellt. Dieser liegt in Code-Form vor und kann daher auch jederzeit vom Kunden geändert und angepasst werden. -
Seite 24: Zugriff Auf Die Karte Optoin-Pcie32
8.4 Zugriff auf die Karte OPTOIN-PCIe32 Standard Der Zugriff auf die OPTOIN-PCIe32 erfolgt ausschließlich über den Standard Boardnamen (Kartentyp) WASCO-PCIe8213. 8.5 Zuordnung der Memory Mapped I/O-Adressen Die Memory Mapped I/O-Adressen der einzelnen Hardware-Komponenten ergeben sich abhängig von der Basisadresse wie folgt: 32-Bit-Modus... -
Seite 25: Zubehör
® 9. Zubehör 9.1 Passendes wasco ® -Zubehör Anschlussteile EDV-Nr. KMDB-68 Klemm-Modul A-494800 DS68R100DS68 Verbindungsleitung A-492200 DS68R200DS68 Verbindungsleitung A-492400 DS68R200DS68 Verbindungsleitung A-492800 9.2 Anschlusstechnik (Anwendungsbeispiele) DS68R ...* OPTOIN-PCIe32 * DS68R100DS68 oder DS68R200DS68 STANDARD oder DS68R500DS68 OPTOIN-PCIe32 © 2019 by Messcomp Datentechnik GmbH... -
Seite 26: Einzelkomponenten Zur Eigenkonfektionierung
® 9.3 Einzelkomponenten zur Eigenkonfektionierung Anschlussteile EDV-Nr. SCSI-II Stecker 68pol. für Flachbandleitung A-553200 SCSI-II Buchse 68pol. für Flachbandleitung A-557200 Slotblech mit Ausschnitt für 68pol. Stecker/Buchse A-577800 Flachbandleitung 68pol. A-572800 SCSI-II Stecker 68pol. für Rundkabel A-555340 OPTOIN-PCIe32 © 2019 by Messcomp Datentechnik GmbH... -
Seite 27: Fehlersuche
Sie sich an Ihren Systemadministrator. (Da es sich hierbei um Einstellungen im BIOS des Rechners handelt, können wir hier nicht näher darauf eingehen und verweisen hierzu auf Ihr Systemhandbuch)! Wurde die neueste Treiberversion des wasco ® Treibers installiert? Updates finden Sie unter: http://www.messcomp.com... -
Seite 28: Technische Daten
® 11. Technische Daten Digitale Eingänge über Optokoppler Optokoppler: LTV-244 oder kompatible 32 Kanäle, galvanisch getrennt Galvanische Trennung auch zwischen den einzelnen Kanälen mit zwei separaten Anschlüssen für jeden Kanal Überspannungsschutz durch Schutzdioden Zwei Eingangsspannungsbereiche durch Jumper wählbar: Bereich 1 high = 14..30 Volt... -
Seite 29: Produkthaftungsgesetz
® 12. Produkthaftungsgesetz Hinweise zur Produkthaftung Das Produkthaftungsgesetz (ProdHaftG) regelt die Haftung des Herstellers für Schäden, die durch Fehler eines Produktes verursacht werden. Die Verpflichtung zu Schadenersatz kann schon gegeben sein, wenn ein Produkt aufgrund der Form der Darbietung bei einem nichtgewerblichen Endverbraucher eine tatsächlich nicht vorhandene Vorstellung über die... - Seite 30 ® * Vor Öffnen eines Gerätes den Netzstecker ziehen oder sicherstellen, dass das Gerät stromlos ist. * Bauteile, Baugruppen oder Geräte dürfen nur in Betrieb genommen werden, wenn sie vorher in ein berührungssicheres Gehäuse eingebaut wurden. Während des Einbaus müssen sie stromlos sein.
-
Seite 31: Eg-Konformitätserklärung
® 13. EG-Konformitätserklärung Für das folgende mit CE-Kennzeichen gekennzeichnete Erzeugnis OPTOIN-PCIe32 STANDARD EDV-Nummer A-844600 wird hiermit bestätigt, dass es den Anforderungen der betreffenden EMC- Richtlinien 2014/30/EU entspricht. Bei Nichteinhaltung der im Handbuch angegebenen Vorschriften zum bestimmungsgemäßen Betrieb des Produktes verliert diese Erklärung Ihre Gültigkeit. - Seite 32 ® Referenzsystem-Bestimmungsgemäßer Betrieb Die PC-Erweiterungskarte ist ein nicht selbständig betreibbares Gerät, dessen CE-Konformität nur bei gleichzeitiger Verwendung von zusätz- lichen Computerkomponenten beurteilt werden kann. Die Angaben zur CE-Konformität beziehen sich deshalb ausschließlich auf den be- stimmungsgemäßen Einsatz der PC-Erweiterungskarte in folgendem...
