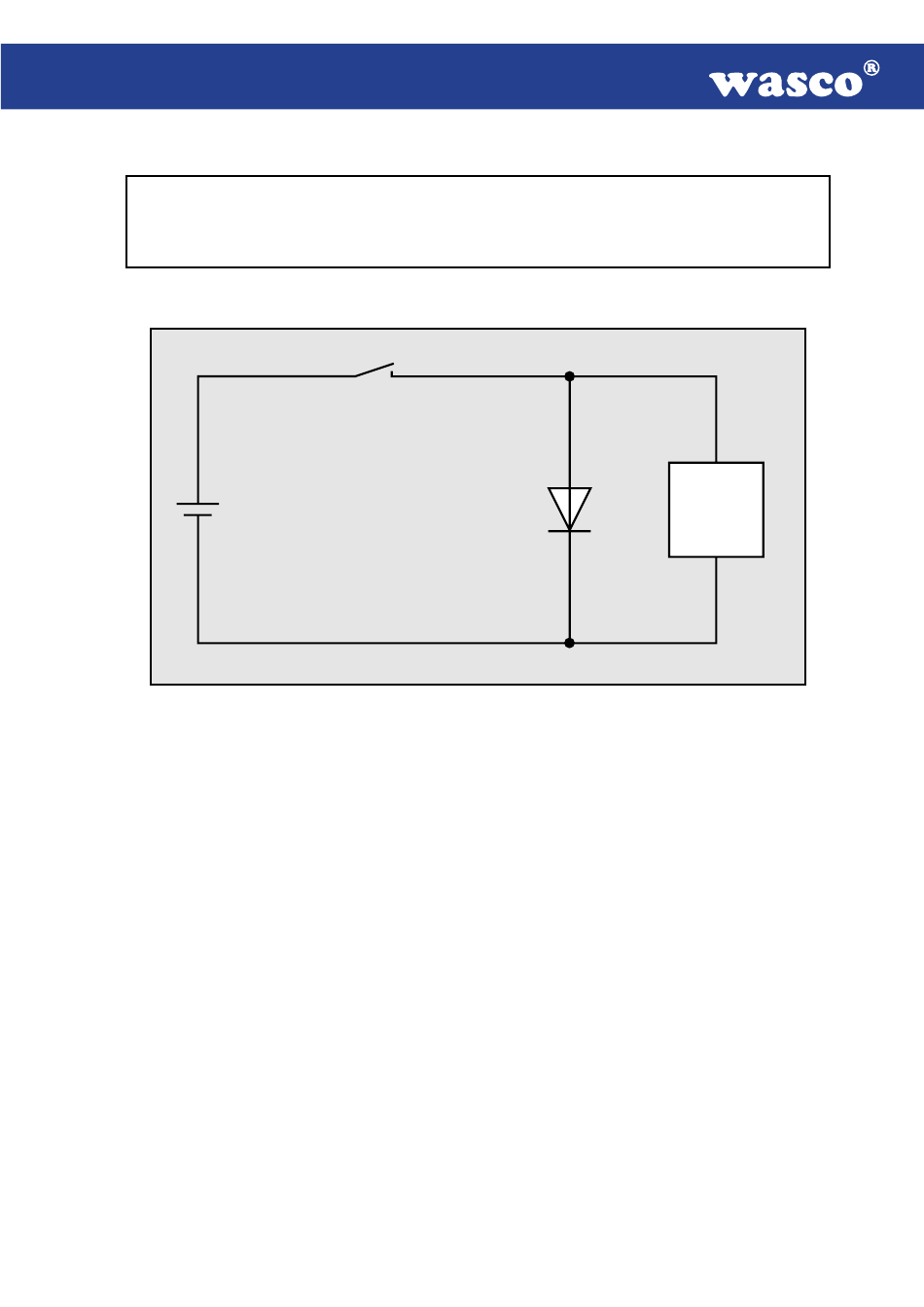

3. Schaltungsbeispiel Diode
Verwendbarkeit
Wechselspannung:
Gleichspannung:
Die in einer Spule gespeicherte Energie (induktive Last) erzeugt beim
Abschalten der Last einen Stromfl uss über die parallel zur Spule geschal-
teten Diode. Der Strom wird über den Widerstand der induktiven Last
abgeführt. Diese Schaltung verzögert die Abfallzeit mehr als eine RC-
Schaltung.
Verwenden Sie eine Diode mit einer Spitzenspannung, die mehr als das
zehnfache der Schaltspannung beträgt, und einen Durchlassstrom, der
Größer ist als der Laststrom.
