10.2 Interruptauslösung über Optokoppler-Eingänge
Interruptblock:
[Optokopplereingänge IN00...IN07]
-> Unterbrechungsanforderung bei Übergang von LOW auf
HIGH-Pegel an mindestens einem der Optokopplereingänge
IN00...IN07.
Voraussetzung ist die softwaremäßige Freigabe im OPTOIN-Interrupt-
Kontrollregister!
10.3 Zeitgesteuerte Interruptauslösung
Interruptblock:
[Timer/Quarzoszillator]
-> Unterbrechungsanforderung bei Übergang von HIGH auf
LOW-Pegel an OUT2 von Timer 2 des 8254-Bausteins.
Voraussetzung ist die softwaremäßige Freigabe im Timer-Interrupt-Kon-
trollregister!

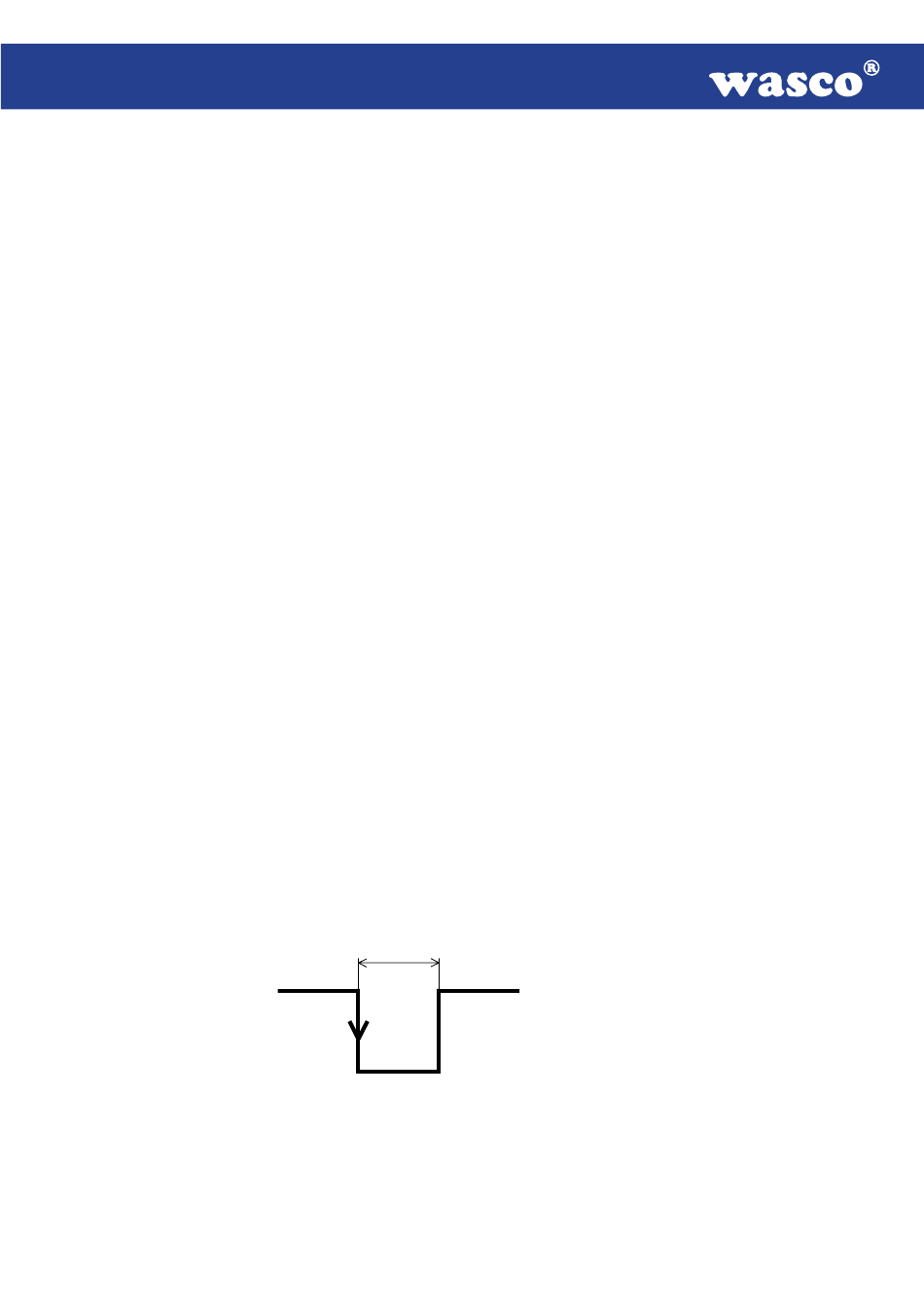

delta_t
OUT2
Interrupt bei Übergang High ---> Low von OUT2
empfohlen: delta t = 5 µs
OPTORE-PCI16
© 2011 by Messcomp Datentechnik GmbH
DV07
EXTENDED
25
