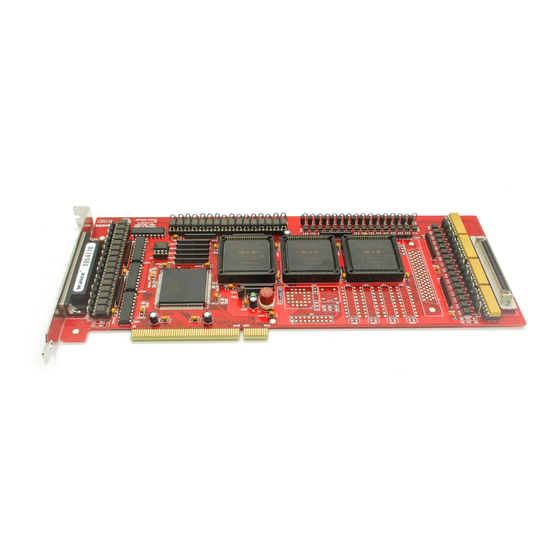

- Seite 1 OPTOIO-PCI32 STANDARD EDV-Nr.: A-440600 32 Eingänge über Optokoppler 32 Ausgänge über Optokoppler wasco ® Handbuch...
- Seite 2 ® © Copyright 2002-2011 by Messcomp Datentechnik GmbH Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte sind vorbehalten. Messcomp Datentechnik GmbH behält sich das Recht vor, die in dieser Dokumentation beschriebenen Produkte jederzeit und ohne Vorankündi- gung zu verändern. Ohne schriftliche Genehmigung der Firma Messcomp Datentechnik GmbH darf diese Dokumentation in keinerlei Form vervielfältigt werden.
- Seite 3 ® Programmierung der OPTOIO-PCI32 Zuordnung der Portadressen 8. Programmierung unter Windows ® Programmierung der OPTOIO-PCI32 Installation der Windows ® Treiber 9. Zubehör ® Passendes wasco -Zubehör Anschlusstechnik (Anwendungsbeispiele) Einzelkomponenten zur Eigenkonfektionierung OPTOIO-PCI32 © 2002-2011 by Messcomp Datentechnik GmbH DV05 STANDARD...
- Seite 4 ® 10. Fehlersuche 11. Technische Daten 12. Produkthaftungsgesetz 13. EG-Konformitätserklärung OPTOIO-PCI32 © 2002-2011 by Messcomp Datentechnik GmbH DV05 STANDARD...
- Seite 5 ® 1. Produktbeschreibung Die OPTOIO-PCI32 bietet 32 digitale Eingänge und 32 digitale STANDARD Ausgänge mit galvanischer Trennung einzeln für jeden Kanal. Die Po- tentialtrennung gewährleisten bei den Ein- wie Ausgängen hochwertige Optokoppler. Alle Eingangsoptokoppler sind mit integrierter Schmitt- Trigger-Funktion ausgestattet. Spezielle, leistungsfähige Ausgangs- optokoppler bewältigen einen Schaltstrom von maximal 150 mA.
- Seite 6 ® 2. Installation der OPTOIO-PCI32 STANDARD 2.1 Installation der Karte in den Rechner Achten Sie vor dem Einbau der OPTOIO-PCI32 darauf, dass der Rech- ner vom Netz getrennt oder zumindest ausgeschaltet ist. Beim Einbau der Interface-Karte in den laufenden Rechner besteht die Gefahr, dass neben der OPTOIO-PCI32 auch andere Karten des PCs oder Rechners beschädigt oder zerstört werden.
- Seite 7 ® 3. Anschlussstecker 3.1 Lage der Anschlussstecker auf der Platine CN1: Optokoppler-Ausgänge OUT00 - OUT31 CN2: Optokoppler-Eingänge IN00 - IN31 OPTOIO-PCI32 © 2002-2011 by Messcomp Datentechnik GmbH DV05 STANDARD...
- Seite 8 ® 3.2 Steckerbelegung von CN1 OUT31- OUT31+ OUT30- OUT30+ OUT29- OUT29+ OUT28- OUT28+ OUT27- OUT27+ OUT26- OUT26+ OUT25- OUT25+ OUT24- OUT24+ OUT23- OUT23+ OUT22- OUT22+ OUT21- OUT21+ OUT20- OUT20+ OUT19- OUT19+ OUT18- OUT18+ OUT17- OUT17+ OUT16- OUT16+ OUT15- OUT15+...
- Seite 9 ® 3.3 Steckerbelegung von CN2 IN31- IN31+ IN30- IN30+ IN29- IN29+ IN28- IN28+ IN27- IN27+ IN26- IN26+ IN25- IN25+ IN24- IN24+ IN23- IN23+ IN22- IN22+ IN21- IN21+ IN20- IN20+ IN19- IN19+ IN18- IN18+ IN17- IN17+ IN16- IN16+ IN15- IN15+...
- Seite 10 ® 4. Systemkomponenten 4.1 Blockschaltbild +5V DC / 1A Steuer- Interrupt- Logik PCI Bus Interface OPTOIO-PCI32 © 2002-2011 by Messcomp Datentechnik GmbH DV05 STANDARD...
- Seite 11 ® 4.2 Zugriff auf die Systemkomponenten Der Zugriff auf die Hardware-Komponenten der OPTOIO-PCI32 erfolgt durch das Lesen von bzw. Schreiben in Portadressen mit Hilfe von Li- brary-Funktionen. Die für die OPTOIO-PCI32 relevanten Portadressen ergeben sich abhängig von einer vom PCI-Bios vergebenen Basisadres- se.
- Seite 12 ® 5. 32 Optokopplereingänge Die OPTOIO-PCI32 verfügt über 32 Eingangskanäle, deren galvanische Trennung mittels Optokoppler erreicht wird. Die Isolationsspannung zwi- schen Masse des Computers und Eingang beträgt 500 Volt, während die Spannung zwischen den Eingangskanälen auf 100 Volt begrenzt ist.
- Seite 13 ® 5.2 Eingangsspannungsbereiche Durch Austausch der Widerstandsarrays R1 bis R4 können mit der OP- TOIO-PCI32 zwei Eingangsspannungsbereiche ausgewählt werden. R1-R4 Die Daten der zwei Eingangsspannungsbereiche entnehmen Sie bitte der folgenden Tabelle. Widerstandsarray R1-R4 Kennung high 1,0 KOhm 0...1,5 V 2,2...15 V...
- Seite 14 ® 6. 32 Optokopplerausgänge Die OPTOIO-PCI32 verfügt über 32 Ausgangskanäle, deren galvanische Trennung mittels Optokoppler erreicht wird. Die Isolationsspannung zwi- schen Masse des Computers und den Ausgängen beträgt 500 Volt. 6.1 Pinbelegung der Ausgangsoptokoppler 6.2 Optokopplerdaten Spannung-CE: max. 50V...
- Seite 15 ® ® 7. Programmierung unter DOS 7.1 Programmierung der OPTOIO-PCI32 In der beiliegenden Software fi nden Sie Bibliotheksfunktionen und Bei- ® spielprogramme zum Zugriff auf die OPTOIO-PCI32 unter DOS . Die Programmierung der Hardwarekomponenten der OPTOIO-PCI32 er- folgt durch den Zugriff auf Portadressen, die sich abhängig von der vom PCI-Bios für die OPTOIO-PCI32 vergebenen I/O-Basisadresse (und der...
- Seite 16 ® 7.2 Zuordnung der Portadressen Die Portadressen der einzelnen Hardware-Komponenten ergeben sich abhängig von der I/O-Basisadresse (BA) und der LC-Basisadresse (LC) wie folgt: Port/Register BA + Offset RD/WR Optokoppler-Eingangsport A BA + $00 (IN00...IN15) Optokoppler-Eingangsport B BA + $02 (IN16...IN31)
- Seite 17 ® ® 8. Programmierung unter Windows 8.1 Programmierung der OPTOIO-PCI32 ® Für die Anwendung der Karte unter Windows ist es notwendig, einen speziellen Treiber zu installieren, der den Portzugriff auf die Karte ermög- licht. ® 8.2 Installation der Windows Treiber ®...
- Seite 18 ® Wurde die Treibersoftware vollständig installiert, fi nden Sie in der Sys- temsteuerung Ihres Rechners ein Icon zur Lokalisierung aller im System vorhandenen wasco ® PCI-Karten. OPTOIO-PCI32 © 2002-2011 by Messcomp Datentechnik GmbH DV05 STANDARD...
- Seite 19 ® ® Starten Sie die Kartenabfrage durch einen Doppelklick auf das "wasco " Icon. Folgendes Fenster erscheint: (Als Beispiel wurden hier eine OPTO- RE-PCI16 und eine ADIODA-PCI12 verwendet)! Wurde Ihre Karte im System erkannt, wird der Kartenname, Board ID, I/O-Adresse sowie die mögliche Interruptnummer für die jeweilige Karte...
- Seite 20 ® Wurde Ihre Karte im System nicht erkannt, werden folgende Fehlermel- dungen angezeigt: Informieren Sie sich im Kapitel Fehlersuche über die möglichen Ursa- chen! OPTOIO-PCI32 © 2002-2011 by Messcomp Datentechnik GmbH DV05 STANDARD...
- Seite 21 ® 9. Zubehör ® 9.1 Passendes wasco -Zubehör Anschlussteile EDV-Nr. PDB68F33DS68 Steckerverlegungsset A-498600 KMDB-68 Klemm-Modul A-494800 DS68R100DS68 Verbindungsleitung A-492200 DS68R200DS68 Verbindungsleitung A-492400 DS68R500DS68 Verbindungsleitung A-492800 9.2 Anschlusstechnik (Anwendungsbeispiele) DS68R ...* PDB68F33DS68 DS68R ...* OPTOIO-PCI32 STANDARD * DS68R100DS68 oder DS68R200DS68...
- Seite 22 ® 9.3 Einzelkomponenten zur Eigenkonfektionierung Anschlussteile EDV-Nr. SCSI-II Stecker 68pol. für Flachbandleitung A-553200 SCSI-II Buchse 68pol. für Flachbandleitung A-557200 Slotblech mit Ausschnitt für 68pol. Stecker/Buchse A-577800 Flachbandleitung 68pol. A-572800 OPTOIO-PCI32 © 2002-2011 by Messcomp Datentechnik GmbH DV05 STANDARD...
- Seite 23 Sie sich an Ihren Systemadministrator. (Da es sich hierbei um Einstellungen im BIOS des Rechners handelt, können wir hier nicht näher darauf eingehen und verweisen hierzu auf Ihr Systemhandbuch)! Wurde die neueste Treiberversion des wasco ® Treibers installiert? Updates fi nden Sie unter: http://www.messcomp.com...
- Seite 24 ® 11. Technische Daten Ausgänge über Optokoppler 32 * PC853 32 Kanäle, galvanisch getrennt Überspannungsschutz durch Schutzdioden Ausgangsstrom: max. 150mA Spannung-CE: max. 50V Spannung-EC: max. 0,1V Eingänge über Optokoppler 32 * PC400 32 Kanäle, galvanisch getrennt Überspannungsschutz durch Schutzdioden Zwei Eingangsspannungsbereiche durch beiliegende Widerstandsarrays wählbar:...
- Seite 25 ® 12. Produkthaftungsgesetz Hinweise zur Produkthaftung Das Produkthaftungsgesetz (ProdHaftG) regelt die Haftung des Herstel- lers für Schäden, die durch Fehler eines Produktes verursacht werden. Die Verpfl ichtung zu Schadenersatz kann schon gegeben sein, wenn ein Produkt aufgrund der Form der Darbietung bei einem nichtgewerblichen Endverbraucher eine tatsächlich nicht vorhandene Vorstellung über die...
- Seite 26 ® * Vor Öffnen eines Gerätes den Netzstecker ziehen oder sicherstellen, dass das Gerät stromlos ist. * Bauteile, Baugruppen oder Geräte dürfen nur in Betrieb genommen werden, wenn sie vorher in ein berührungssicheres Gehäuse eingebaut wurden. Während des Einbaus müssen sie stromlos sein.
- Seite 27 ® 13. EG-Konformitätserklärung Für das folgende Erzeugnis OPTOIO-PCI32 STANDARD EDV-Nummer A-440600 wird hiermit bestätigt, dass es den Anforderungen der betreffenden EG-Richtlinien entspricht. Bei Nichteinhaltung der im Handbuch angege- benen Vorschriften zum bestimmungsgemäßen Betrieb des Produktes verliert diese Erklärung Ihre Gültigkeit.
- Seite 28 ® Referenzsystem-Bestimmungsgemäßer Betrieb Die PC-Erweiterungskarte ist ein nicht selbständig betreibbares Gerät, dessen CE-Konformität nur bei gleichzeitiger Verwendung von zusätz- lichen Computerkomponenten beurteilt werden kann. Die Angaben zur CE-Konformität beziehen sich deshalb ausschließlich auf den bestim- mungsgemäßen Einsatz der PC-Erweiterungskarte in folgendem Refe-...
