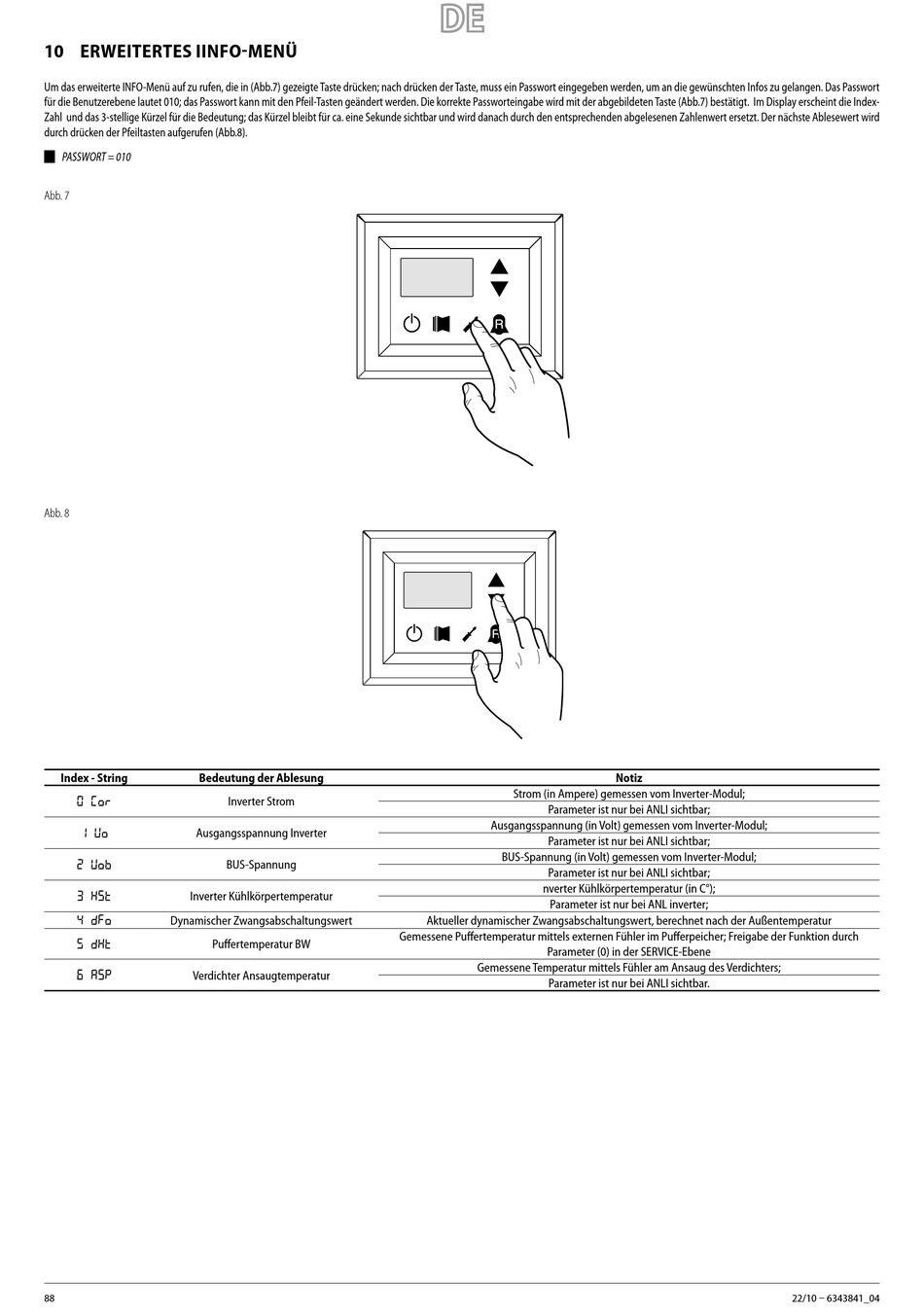

10 ERWEITERTES IINFO-MENÜ
Um das erweiterte INFO-Menü auf zu rufen, die in (Abb.7) gezeigte Taste drücken; nach drücken der Taste, muss ein Passwort eingegeben werden, um an die gewünschten Infos zu gelangen. Das Passwort
für die Benutzerebene lautet 010; das Passwort kann mit den Pfeil-Tasten geändert werden. Die korrekte Passworteingabe wird mit der abgebildeten Taste (Abb.7) bestätigt. Im Display erscheint die Index-
Zahl und das 3-stellige Kürzel für die Bedeutung; das Kürzel bleibt für ca. eine Sekunde sichtbar und wird danach durch den entsprechenden abgelesenen Zahlenwert ersetzt. Der nächste Ablesewert wird
durch drücken der Pfeiltasten aufgerufen (Abb.8).

PASSWORT = 010
Abb. 7
Abb. 8
Index - String Bedeutung der Ablesung
0 Cor
Ausgangsspannung Inverter
1 Uo
2 Uob
Inverter Kühlkörpertemperatur
3 HSt
Dynamischer Zwangsabschaltungswert
4 dFo
Puffertemperatur BW
5 dHt
Verdichter Ansaugtemperatur
6 ASP
88
Inverter Strom
BUS-Spannung
Gemessene Puffertemperatur mittels externen Fühler im Pufferpeicher; Freigabe der Funktion durch
Strom (in Ampere) gemessen vom Inverter-Modul;
Parameter ist nur bei ANLI sichtbar;
Ausgangsspannung (in Volt) gemessen vom Inverter-Modul;
Parameter ist nur bei ANLI sichtbar;
BUS-Spannung (in Volt) gemessen vom Inverter-Modul;
Parameter ist nur bei ANLI sichtbar;
nverter Kühlkörpertemperatur (in C°);
Parameter ist nur bei ANL inverter;
Aktueller dynamischer Zwangsabschaltungswert, berechnet nach der Außentemperatur
Parameter (0) in der SERVICE-Ebene
Gemessene Temperatur mittels Fühler am Ansaug des Verdichters;
Parameter ist nur bei ANLI sichtbar.
Notiz
