8 VISUALIZZAZIONI INTERFACCIA UTENTE E PARAMETRI
L'interfaccia utente principale è rappresentata da un pannello a led con tastiera capacitiva (ovvero con tasti a sfioramento); le visualizzazioni sono organizzate tramite tre menù:
1. Menù LETTURE (tasto C)
Contiene le informazioni (in sola visualizzazione) sul funzionamento corrente dell'unità.
2. Menù SET (tasto D)
Contiene tutti i parametri che l'utente può modificare in base alle esigenze dell'impianto; questi parametri sono raggruppati in diversi sotto menù:
— Menù UTENTE (Password 000);
— Menù INSTALLATORE (Password 030);
— Menù RESISTENZA (Password 001);
3. Storico ALLARMI (tasto E)
Lo storico allarmi registra le condizioni di errore e/o malfunzionamento dell'unità (siano esse allarmi o preallarmi).
Fig. 1
Fig. 2
Durante il normale funzionamento, sul display viene visualizzato l'ultimo parametro modificato; nel caso non vengano successivamente premuti altri tasti per almeno 5 minuti, il display
attiva la modalità salva schermo (funzione impostabile tramite il parametro (i) nel menù INSTALLATORE).
Per la visualizzazione dei parametri e/o letture vengono utilizzate 4 cifre; la prima indica l'indice, cioè un numero che permette all'utente di sapere quale parametro o lettura si sta
visualizzando (Fig.3).
Fig. 3
10

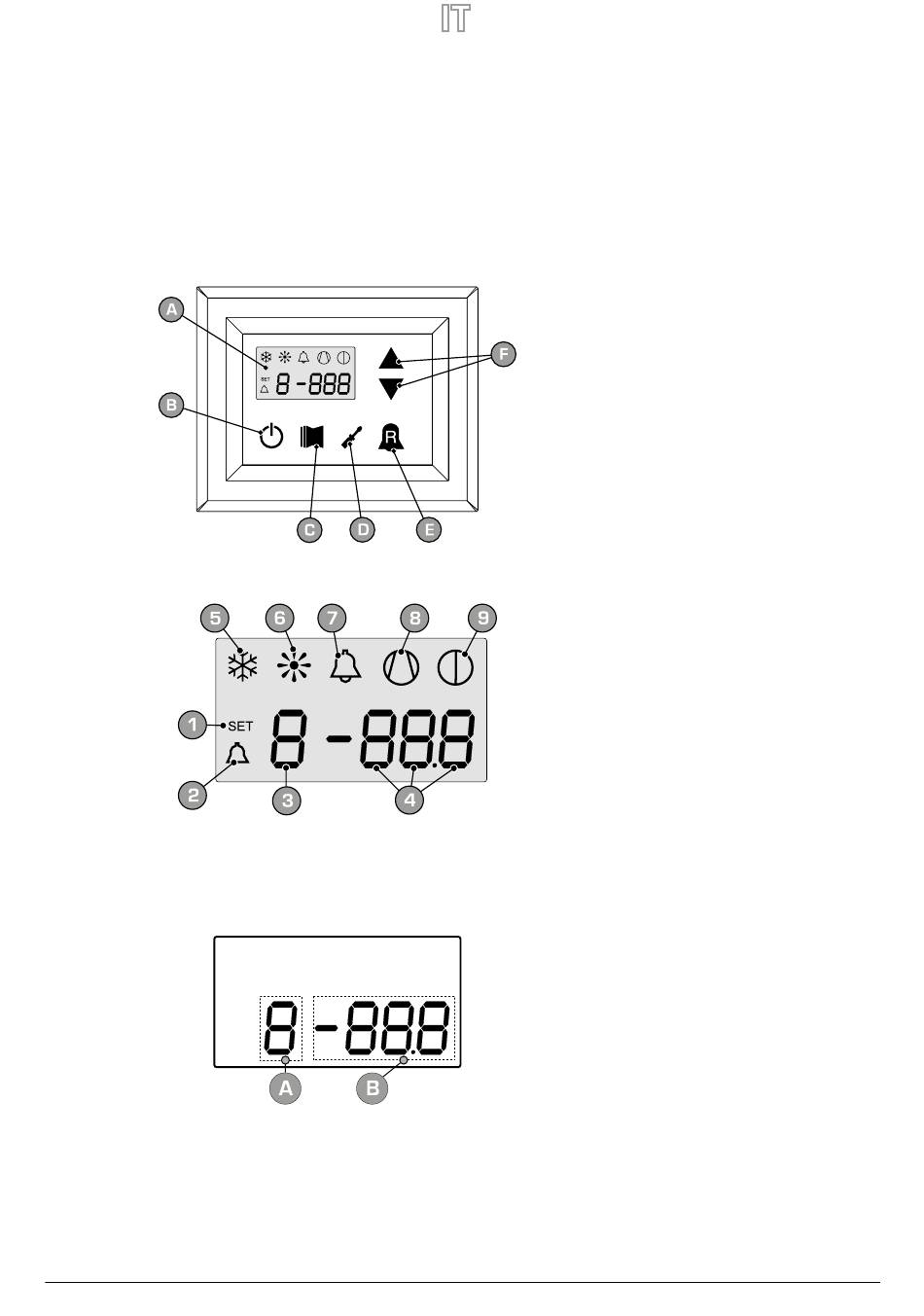

A Display di visualizzazione
B Tasto di accensione
C Tasto di accesso al menù letture
D Tasto di accesso al menù set
E Tasto di accesso allo storico allarmi
F Tasti di scorrimento/aumento o diminuzione
parametri
1 Menù SET attualmente visualizzato
2 Menù ALLARMI attualmente visualizzato
3 Indice parametro
4 Sigla parametro / Valore parametro
5 Indicatore stagione ESTIVA
6 Indicatore stagione INVERNALE
7 Indicatore stato di allarme in corso
8 Indicatore funzionamento compressore in corso
(questa segnalazione può assumere diverse fre-
quenze di lampeggio)
9 Indicatore stop in corso
A Indice parametro
B Sigla parametro / Valore parametro
