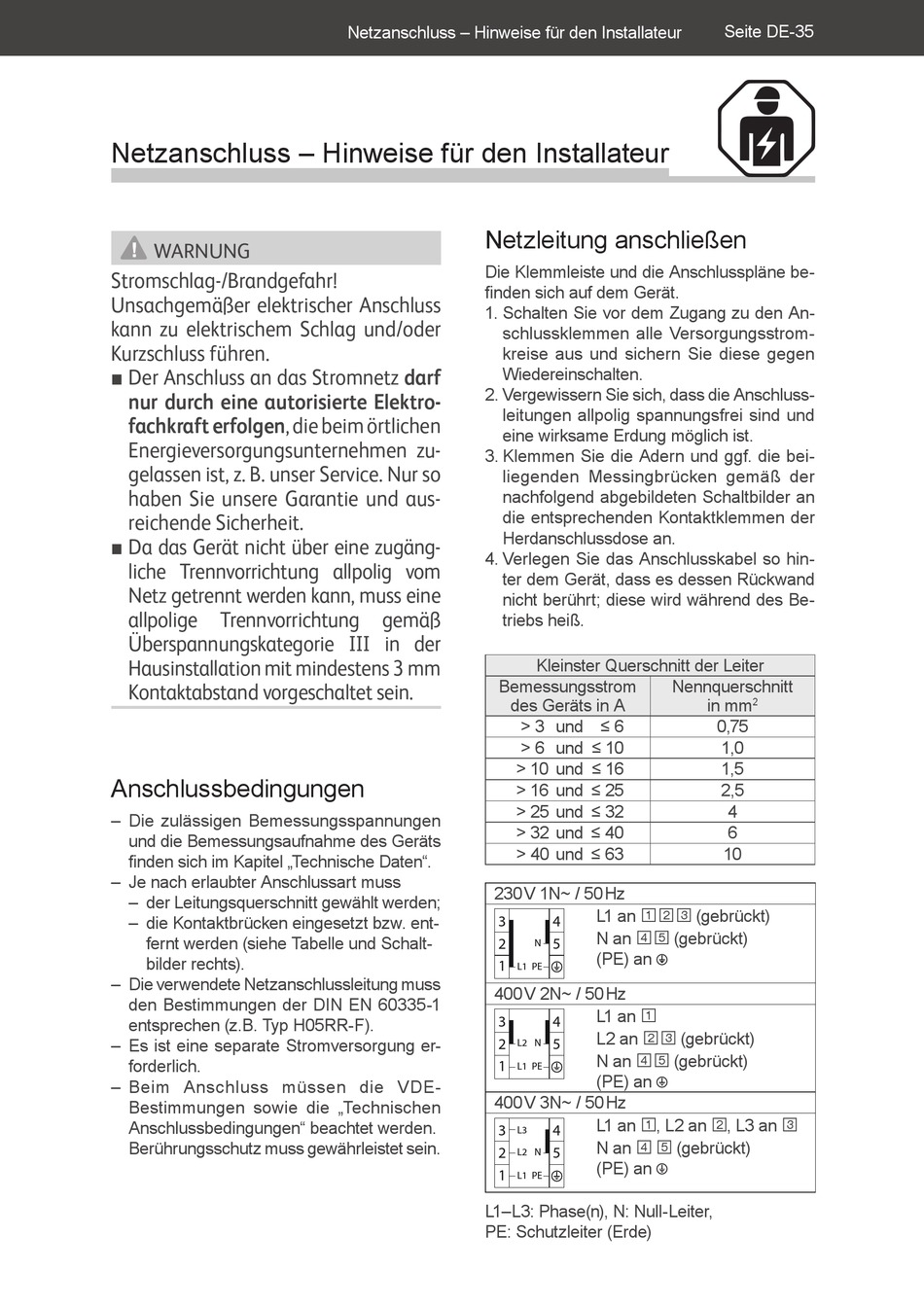

hanseatic 65C90C7-E11B200 Gebrauchsanleitung Seite 35

Netzanschluss – Hinweise für den Installateur
WARNUNG
Stromschlag-/Brandgefahr!
Unsachgemäßer elektrischer Anschluss
kann zu elektrischem Schlag und/oder
Kurzschluss führen.
■ Der Anschluss an das Stromnetz darf
nur durch eine autorisierte Elektro-
fachkraft erfolgen, die beim örtlichen
Energieversorgungsunternehmen zu-
gelassen ist, z. B. unser Service. Nur so
haben Sie unsere Garantie und aus-
reichende Sicherheit.
■ Da das Gerät nicht über eine zugäng-
liche Trennvorrichtung allpolig vom
Netz getrennt werden kann, muss eine
allpolige Trennvorrichtung gemäß
Überspannungskategorie III in der
Hausinstallation mit mindestens 3 mm
Kontaktabstand vorgeschaltet sein.
Anschlussbedingungen
– Die zulässigen Bemessungsspannungen
und die Bemessungsaufnahme des Geräts
finden sich im Kapitel „Technische Daten".
– Je nach erlaubter Anschlussart muss
– der Leitungsquerschnitt gewählt werden;
– die Kontaktbrücken eingesetzt bzw. ent-
fernt werden (siehe Tabelle und Schalt-
bilder rechts).
– Die verwendete Netzanschlussleitung muss
den Bestimmungen der DIN EN 60335-1
entsprechen (z.B. Typ H05RR-F).
– Es ist eine separate Stromversorgung er-
forderlich.
– Beim Anschluss müssen die VDE-
Bestimmungen sowie die „Technischen
Anschlussbedingungen" beachtet werden.
Berührungsschutz muss gewährleistet sein.
Netzanschluss – Hinweise für den Installateur
Netzleitung anschließen
Die Klemmleiste und die Anschlusspläne be-
finden sich auf dem Gerät.
1. Schalten Sie vor dem Zugang zu den An-
schlussklemmen alle Versorgungsstrom-
kreise aus und sichern Sie diese gegen
Wiedereinschalten.
2. Vergewissern Sie sich, dass die Anschluss-
leitungen allpolig spannungsfrei sind und
eine wirksame Erdung möglich ist.
3. Klemmen Sie die Adern und ggf. die bei-
liegenden Messingbrücken gemäß der
nachfolgend abgebildeten Schaltbilder an
die entsprechenden Kontaktklemmen der
Herdanschlussdose an.
4. Verlegen Sie das Anschlusskabel so hin-
ter dem Gerät, dass es dessen Rückwand
nicht berührt; diese wird während des Be-
triebs heiß.
Bemessungsstrom
des Geräts in A
> 3 und ≤ 6
> 6 und ≤ 10
> 10 und ≤ 16
> 16 und ≤ 25
> 25 und ≤ 32
> 32 und ≤ 40
> 40 und ≤ 63
230 V 1N~ / 50 Hz
3
2
1
L1
400 V 2N~ / 50 Hz
3
2
L2
1
L1
400 V 3N~ / 50 Hz
3
L3
2
L2
1
L1
L1–L3: Phase(n), N: Null-Leiter,
PE: Schutzleiter (Erde)
Kleinster Querschnitt der Leiter
Nennquerschnitt
L1 an (gebrückt)
   
4
N an (gebrückt)
 
5
N
(PE) an
PE
L1 an

4
L2 an (gebrückt)
 
5
N
N an (gebrückt)
 
PE
(PE) an
L1 an , L2 an

4
N an (gebrückt)
 
5
N
(PE) an
PE
Seite DE-35
in mm
2
0,75
1,0
1,5
2,5
4
6
10
, L3 an
 
