4.13.
4.13.1.
Poz. Objednací číslo Název položky
Pos. Bestell - Nr.
Pos. Reference No.
1
2
3
4
5
6
7
4.13.2.
52

Austausch der Teile

Seznam opotřebených dílů
Verschleißteileliste
Worn parts list
Bezeichnung
Item
30.6005-001 Kolo hnací / Antriebsrad / Driving wheel
30.6008-006 Kolo napínací / Umlenkrad / Stretching wheel
30.6106-004 Síto / Sieb / Pump screen
201.6114-100 Kartáček / Bürste / Brush
91.020.016 Čerpadlo chlazení / Kühlmittelpumpe / Coolant pump 12 M2
Koncový spínač / Endschalter / Limit switch
91.173-007
FRG01-M02
Koncový spínač / Endschalter / Limit switch
91.173-018
FR 605

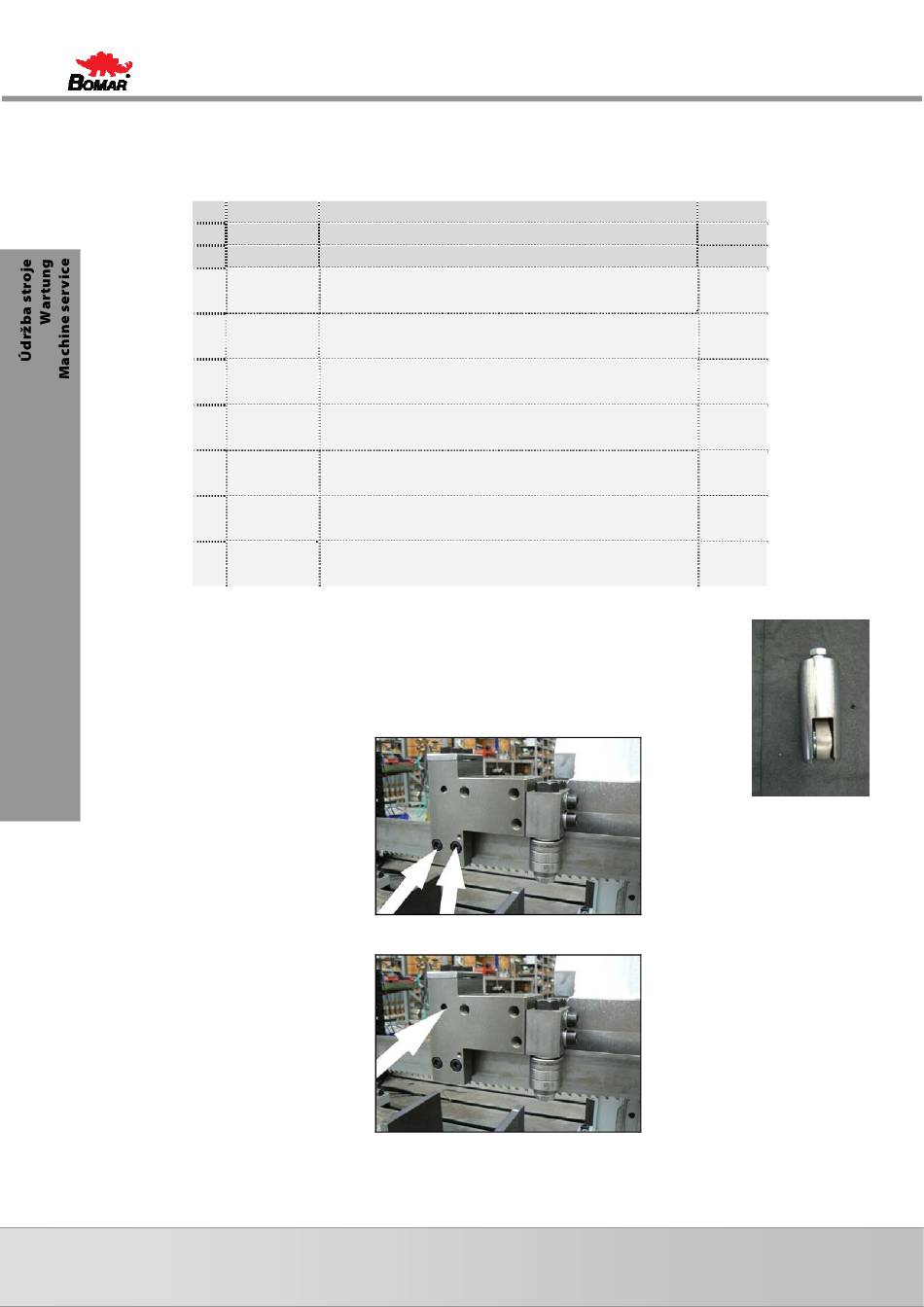

Austausch des Hartmetallagers

Den Lagerstand kann man am besten beim Anblick auf den Führungsklotz von den
unteren Seiten feststellen.
Für bessere Kontrolle ziehen Sie die Lagerhalterung aus dem Führungsklotz heraus
1. Zuerst nehmen Sie das Sägeband ab.
2. Schrauben Sie 2 Schrauben aus der Hartmetallführungen aus. (Sieh Pfeile).
ks
Menge
Pcs.
1
1
1
1
1
1
1
