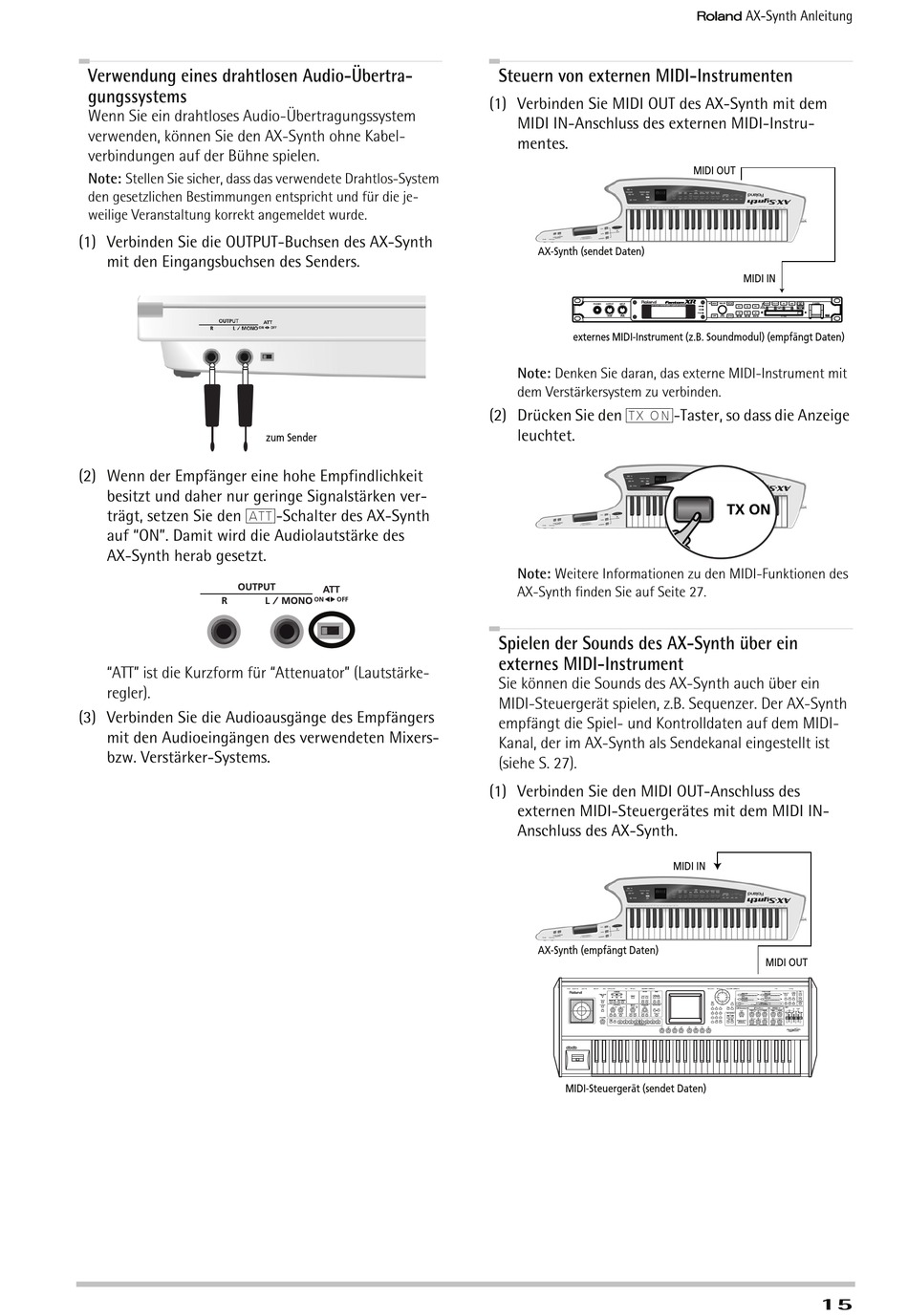

Verwendung eines drahtlosen Audio-Übertra-
gungssystems
Wenn Sie ein drahtloses Audio-Übertragungssystem
verwenden, können Sie den AX-Synth ohne Kabel-
verbindungen auf der Bühne spielen.
Note: Stellen Sie sicher, dass das verwendete Drahtlos-System
den gesetzlichen Bestimmungen entspricht und für die je-
weilige Veranstaltung korrekt angemeldet wurde.
(1) Verbinden Sie die OUTPUT-Buchsen des AX-Synth
mit den Eingangsbuchsen des Senders.
(2) Wenn der Empfänger eine hohe Empfindlichkeit
besitzt und daher nur geringe Signalstärken ver-
trägt, setzen Sie den [ATT]-Schalter des AX-Synth
auf "ON". Damit wird die Audiolautstärke des
AX-Synth herab gesetzt.
"ATT" ist die Kurzform für "Attenuator" (Lautstärke-
regler).
(3) Verbinden Sie die Audioausgänge des Empfängers
mit den Audioeingängen des verwendeten Mixers-
bzw. Verstärker-Systems.
zum Sender
Steuern von externen MIDI-Instrumenten
(1) Verbinden Sie MIDI OUT des AX-Synth mit dem
MIDI IN-Anschluss des externen MIDI-Instru-
mentes.
AX-Synth (sendet Daten)
externes MIDI-Instrument (z.B. Soundmodul) (empfängt Daten)
Note: Denken Sie daran, das externe MIDI-Instrument mit
dem Verstärkersystem zu verbinden.
(2) Drücken Sie den [TX¥ON]-Taster, so dass die Anzeige
leuchtet.
Note: Weitere Informationen zu den MIDI-Funktionen des
AX-Synth finden Sie auf Seite 27.
Spielen der Sounds des AX-Synth über ein
externes MIDI-Instrument
Sie können die Sounds des AX-Synth auch über ein
MIDI-Steuergerät spielen, z.B. Sequenzer. Der AX-Synth
empfängt die Spiel- und Kontrolldaten auf dem MIDI-
Kanal, der im AX-Synth als Sendekanal eingestellt ist
(siehe S. 27).
(1) Verbinden Sie den MIDI OUT-Anschluss des
externen MIDI-Steuergerätes mit dem MIDI IN-
Anschluss des AX-Synth.
AX-Synth (empfängt Daten)
MIDI-Steuergerät (sendet Daten)
r AX-Synth Anleitung
MIDI OUT
MIDI IN
MIDI IN
MIDI OUT
15
