Verwandte Anleitungen für Julabo AWC100

Inhaltszusammenfassung für Julabo AWC100

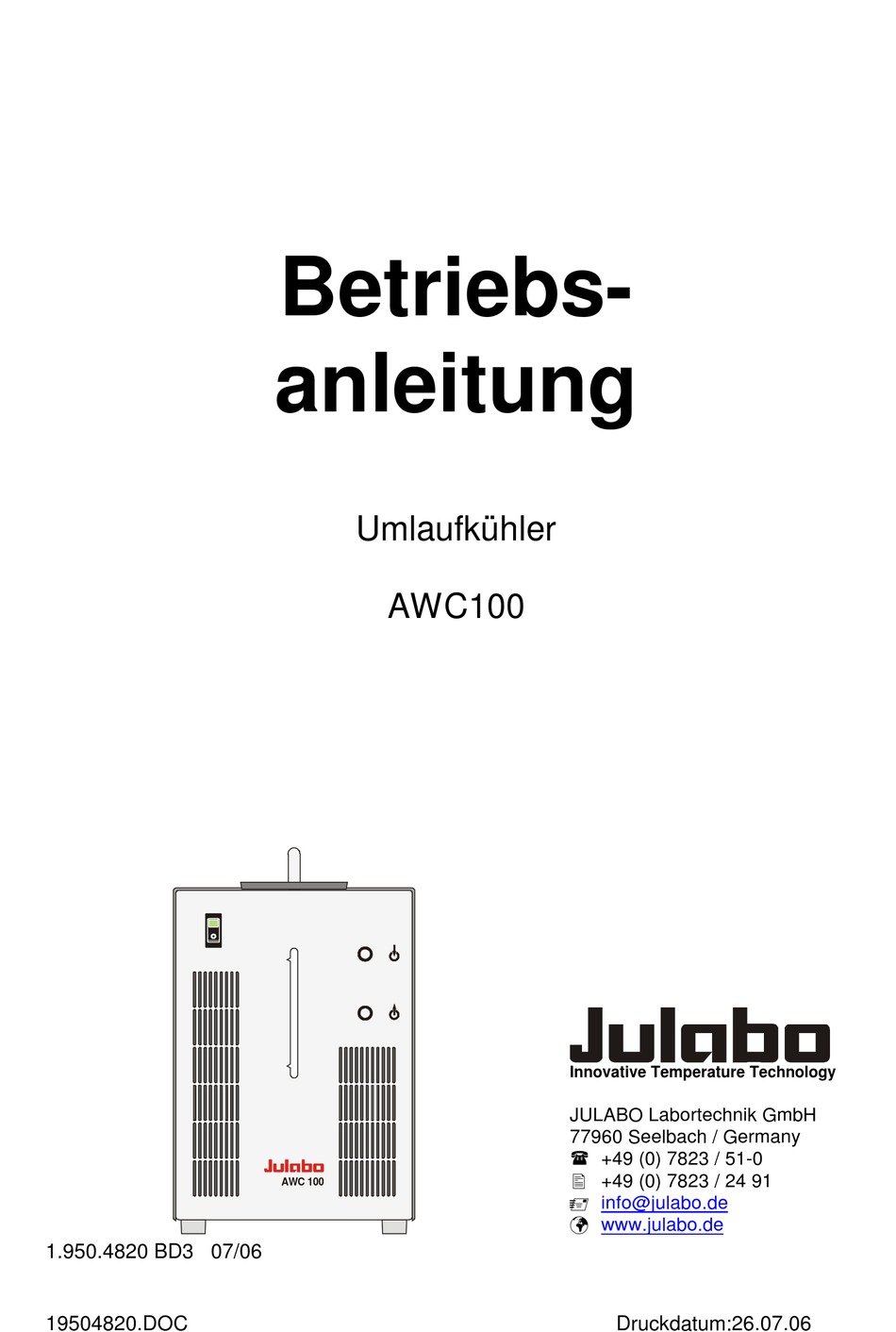

  • Seite 1 Betriebs- anleitung Umlaufkühler AWC100 Innovative Temperature Technology JULABO Labortechnik GmbH 77960 Seelbach / Germany  +49 (0) 7823 / 51-0  +49 (0) 7823 / 24 91 AWC 100  info@julabo.de  www.julabo.de 1.950.4820 BD3 07/06 19504820.DOC Druckdatum:26.07.06...
  • Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unseres Umlaufkühlers vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Sicherheitshinweise! Der Betreiber ist für die Qualifikation des Bedienpersonals verantwortlich.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. BEDIENUNGS- UND FUNKTIONSELEMENTE ..........4 2. BESCHREIBUNG .................... 5 3. AUSPACKEN UND ÜBERPRÜFEN ..............5 4. VORBEREITUNGEN ..................5 4.1. Aufstellen ....................5 4.2. Temperierflüssigkeit und Schläuche ............6 4.3. Füllen ..................... 6 4.4. Entleeren....................6 5. INBETRIEBNAHME ..................7 5.1.

  • Seite 4: Bedienungs- Und Funktionselemente

    Bedienungs- und Funktionselemente Bedienungs- und Funktionselemente AWC 100 Niveau-Anzeige Netzschalter, beleuchtet max. Niveau-Anzeige Deckel auf Vorratbehälter für Kühlwasser Tragegriff Schlauchanschluss: Kühlwasser-Eingang Schlauchanschluss: Kühlwasser-Ausgang Sicherungsautomate 4 A min. Netzkabel mit Stecker Umschalter für Kühlleistung...

  • Seite 5: Beschreibung

    Beschreibung Der Umlaufkühler AWC 100 ist als Kühlgerät für Wasser in geschlossenen Kreis- läufen einsetzbar. Eine Pumpe fördert das Kühlwasser über den Kühlwasser- Ausgang in den externen Kreislauf. Der durchströmenden Flüssigkeit wird im Umlaufkühler permanent Wärme entzogen. Die Wassertemperatur ist abhängig von der Umgebungstemperatur und darf im Maximalfall 40 °C betragen.

  • Seite 6: Temperierflüssigkeit Und Schläuche

    Vorbereitungen 4.2. Temperierflüssigkeit und Schläuche Empfohlene Temperierflüssigkeit: Wasser (Leitungswasserqualität) Warnung: Keine Haftung bei Verwendung anderer Temperierflüssigkeiten! Empfohlene Schläuche: PVC – Schlauch ; 6 mm LW  Schlauchanschlüsse gemäß Beschriftung (5,6) vornehmen.  Verschraubungen fest zudrehen. Vorsicht: Schlauchverbindungen gegen Abrutschen sichern. Nach Inbetriebnahme alle Schlauchanschlüsse im Kühlwasserkreislauf auf Dichtheit prüfen.

  • Seite 7: Inbetriebnahme

    Inbetriebnahme 5.1. Netzanschluss Vorsicht: Gerät nur an geerdete Netzsteckdose anschließen! Die vorhandene Netzspannung und die Netzfrequenz sind mit den Angaben auf dem Typenschild zu vergleichen. Spannungsabweichungen von ± 10 % sind zulässig. 5.2. Einschalten  Das Gerät wird mit dem Netzschalter (1) in Betrieb gesetzt. Die integrierte Lampe dient als Betriebsanzeige.

  • Seite 8: Instandhaltung / Reinigung

    Instandhaltung / Reinigung Instandhaltung / Reinigung Die Kühler sind für Dauerbetrieb unter Normalbedingungen konzipiert. Eine regelmäßige Wartung ist nicht erforderlich. Zur Reinigung der Geräteaußenseite kann ein mit entspanntem Wasser (Seifenlauge) befeuchtetes Tuch verwendet werden. Vorsicht: Reinigung im Gerät: Diese Reinigung darf nur von autorisierten Fachkräften durchgeführt werden! Vor Öffnen des Gerätes Netzstecker ziehen.

  • Seite 9: Technische Daten

    TECHNISCHE DATEN Arbeitstemperaturbereich °C +20 ... +40 Kühlleistung in Abhängigkeit von Temperaturdifferenz zwischen Rücklauf und Umgebungstemperatur °C 15 10 Stufe 0 400 320 220 120 Stufe 1 550 440 300 180 Umwälzpumpe Förderstrom, max. l/min Druck, max. Geräuschpegel, 1 m Abstand max.

  • Seite 10: Eg-Konformität

    Vorschriften folgender Europäischer Richtlinien überein: Niederspannungs-Richtlinie zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen EMV-Richtline zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit JULABO Labortechnik GmbH Eisenbahnstr. 45 D-77960 Seelbach / Germany...

  • Seite 11: Gewährleistung

    Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der Gewährleistung auf 24 Monate, begrenzt auf maximal 10.000 Betriebsstunden.
