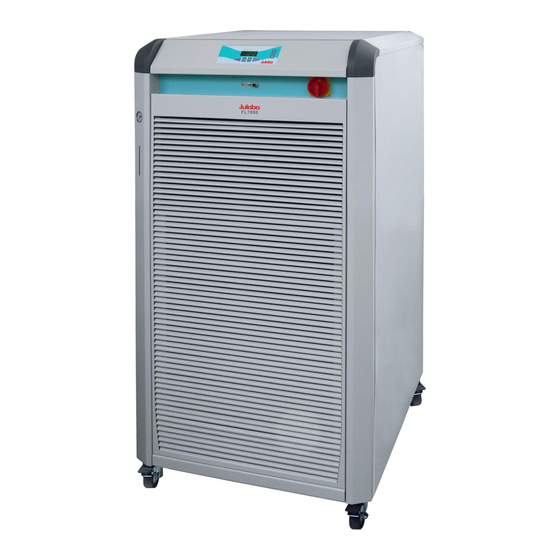

- Seite 1 Deutsch Betriebsanleitung Umlaufkühler °C RS232 ALARM FL7006 FL7006 FLW7006 FL11006 FLW11006 JULABO GmbH 77960 Seelbach / Germany Tel. +49 (0) 7823 / 51-0 +49 (0) 7823 / 24 91 info.de@julabo.com 1.950.4828-V4 01/16 www.julabo.com Druck: 04.02.2016 19504828-V4.doc...
-
Seite 2: Das Julabo Qualitäts-Management-System
Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Umlauf- kühler vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Das JULABO Qualitäts-Management-System Entwicklung, Herstellung und Vertrieb von Temperiergeräten für Labor und Industrie erfüllen die Forderungen der Prüfnormen ISO 9001 und ISO 14001. -
Seite 3: Inhaltsverzeichnis
11.2. Kommunikation mit PC bzw. übergeordnetem Datensystem ......... 28 11.3. Befehlsübersicht......................29 11.4. Statusmeldungen ......................29 11.5. Fehlermeldungen ......................30 Reinigung / Reparatur des Gerätes ................. 31 12.1. JULABO Service Leistung – Online Ferndiagnose ............33 12.2. Entleeren........................34 Sichere Aufbewahrung der Betriebsanleitung ..............34 Gewährleistung ....................... 35... -
Seite 4: Bestimmungsgemäßer Zweck
(z. B. für Glasapparaturen). Verantwortung des Betreibers - Sicherheitshinweise Die Produkte der Firma JULABO GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Umlaufkühlers entstehen können, und nennt die wichtigsten Sicherheitsmaßnahmen, um diese Gefahren nach Möglichkeit... -
Seite 5: Fachgerechte Bedienung
Umgang Sie haben ein Produkt erhalten, das für den industriellen Einsatz entwickelt wurde. Trotzdem sollten Sie Schläge gegen das Gehäuse, Vibrationen, Beschädigungen der Bedienfolie (Tasten, Display) oder starke Verschmutzung vermeiden. Stellen Sie sicher, dass das Produkt in regelmäßigen und einsatzbedingten Zeitabständen auf seinen ordnungsgemäßen Zustand überprüft wird. -
Seite 6: Entsorgen
2.1. Entsorgen Dieses Gerät enthält zwar das nach heutiger Einschätzung ozonunschädliche Kältemittel R404A . Dennoch können sich während der langen Betriebszeit des Gerätes Änderungen in den Vorschriften für die Entsorgung ergeben. Deshalb muss die Entsorgung immer nur von Fachpersonal vorgenommen werden. Gültigkeitsbereich: EU-Staaten Siehe aktuelles Amtsblatt der Europäischen Union - WEEE-Richtlinie. -
Seite 7: Eg-Konformität
2.2. EG-Konformität... -
Seite 9: Technische Daten
Technische Daten Umlaufkühler FL7006 FLW7006 Kühlung Luft Wasser Arbeitstemperatur Bereich °C -20 ... +40 -20 ... +40 Temperaturkonstanz °C ±0.5 Temperatureinstellung: digital Lokal mit Folientastatur, Anzeige am LED-DISPLAY Remote mit PC, Anzeige am Bildschirm Temperaturanzeige: LED-DISPLAY Auflösung °C Temperaturregelung PID 1 Arbeitstemperaturfühler... - Seite 10 Umlaufkühler FL11006 FLW11006 Kühlung Luft Wasser Arbeitstemperatur Bereich °C -20 ... +40 -20 ... +40 Temperaturkonstanz °C ±0.5 Temperatureinstellung: digital Lokal mit Folientastatur, Anzeige am LED-DISPLAY Remote mit PC, Anzeige am Bildschirm Temperaturanzeige: LED-DISPLAY Auflösung °C Temperaturregelung PID 1 Arbeitstemperaturfühler Pt 100 Übertemperaturschutz 85 °C, fest eingestellt...
- Seite 11 Schutzeinrichtungen und Warnfunktionen: Übertemperaturschutz, fest eingestellt 85 °C Unterniveauschutz Schwimmerschalter Alarmmeldung optisch + akustisch (permanent) Übertemperatur-Warnfunktion 75 °C Überlastungsschutz für Kältemaschine und Pumpenmotor Klasseneinteilung nach DIN 12876-1 Klasse I Umgebungsbedingungen nach IEC 61 010-1: Nur für Innenräume. Bis 2000 m Höhe – Normal Null. Umgebungstemperatur: +5 ...
-
Seite 12: Kühlwasser-Anschluss
3.1. Kühlwasser-Anschluss Nur wassergekühlte Modelle FLW: Kühlwasserdruck (IN / OUT ) max. 6 bar Differenzdruck (IN - OUT ) 2 bar bis 6 bar Durchflussmenge FLW7000x typisch 11,6 l/min Durchflussmenge FLW1100x typisch 18,2 l/min Kühlwassertemperatur 20 °C Empfohlene Kühlwasserqualität: pH – Wert 7,5 bis 9,0 Sulfat [SO4 2- ] <... -
Seite 13: Sicherheitshinweise
Sicherheitshinweise 4.1. Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält zusätzliche Sicherheitshinweise. Diese sind durch ein Dreieck mit Ausrufezeichen gekennzeichnet. „Vorsicht, Warnung vor einer Gefahrstelle.“ In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr eingestuft. Anweisungen sorgfältig lesen und befolgen! Warnung: Bezeichnet eine möglicherweise drohende Gefahr für das Leben und die Gesundheit von Personen. - Seite 14 • Abknicken der Temperierschläuche vermeiden. • Temperierschläuche in regelmäßigen Zeitabständen auf eventuelle Materialer- müdung (z. B. Risse) überprüfen. • Beschädigte oder undichte Geräte nicht in Betrieb nehmen. • Gerät ausschalten und Netzstecker ziehen, bevor Service- oder Reparaturarbeiten durchgeführt werden oder das Gerät bewegt wird. •...
-
Seite 15: Bedienungs- Und Funktionselemente
Bedienungs- und Funktionselemente Beispiel: FL7006 Frontseite Rückseite °C RS232 ALARM FL7006 Draufsicht Schutzklappe für Einfüllöffnung Schutzklappe für Aufbewahrungsort der Betriebsanleitung Hebevorrichtungen für Krantransport... - Seite 16 Netzschalter, Folientastatur, spritzwassergeschützt Editier-Tasten Sollwert höher/niedriger Enter-Taste Sollwert/Parameter speichern Anzeigen °C LED Temperaturanzeige Kontroll-Anzeige – Kühlung Kontroll-Anzeige – Alarm Schutzklappe für Einfüllöffnung Förderdruckanzeige: Manometer Anschluss für Schnittstelle RS232 RS232 (Fernsteuerung durch einen PC) Analog Anschluss: Alarm-Ausgang (für externes Alarmsignal) Füllstandsanzeige Ablaufhahn Laufrollen mit Feststellbremse, vorn Laufrollen, hinten...
-
Seite 17: Aufstellen
Nur wassergekühlte Modelle: Kühlwassereinlass Kühlwasserauslass G3/4" Außengewinde 12 mm l. W. Kühlwasserschlauch Aufstellen • Gerät auf ebener Fläche aus nicht brennbarem Material aufstellen und mit Hilfe der Laufrollen (10a, 10b), an die vorgesehene Stelle rangieren. Für einen sicheren Stand die Feststellbremsen der Laufrollen vorn (10a) benutzen. - Seite 18 Überflutungsgefahr. Rücklaufsicherung einbauen Ist das externe System höher als der Umlaufkühler angeordnet, muss ein eventuelles Zurückfließen der Temperierflüssigkeit im ausgeschalteten Zustand vermieden werden. Dazu eignet sich ein JULABO Magnetventilset. Beispiel einer Rücklaufsicherung: FLW7006 Das Magnetventilset besteht aus - Magnetventil - Rückschlagventil - Verbindungsleitung mit Stecker •...
-
Seite 19: Temperierschläuche
Folgende Fragen sollen helfen, mögliche Gefahren zu erkennen und Risiken klein zu halten. • Sind alle Schläuche und elektrische Kabel sicher angeschlossen und verlegt? Stichworte: scharfen Kanten, heiße Oberflächen im Betrieb, bewegte Maschinenteile, usw. • Was tun, wenn eine gefährliche Substanz auf oder in dem Gerät verschüttet wurde? Information zur Substanz vor Arbeitsbeginn einholen und Dekontaminierungs- methode festlegen. -
Seite 20: Inbetriebnahme
7.1. Temperierflüssigkeiten Vorsicht: Vor der Verwendung einer anderen Temperierflüssigkeit als empfohlen sollte mit JULABO unbedingt Rücksprache gehalten werden. JULABO übernimmt keine Haftung bei Schäden, die durch die Auswahl einer ungeeigneten Temperierflüssigkeit entstehen. Alkohole dürfen nicht eingesetzt werden. Wasser: Die Wasserqualität ist von den örtlichen Gegebenheiten abhängig. -
Seite 21: Befüllen
Während des darauf folgenden Selbsttests leuchten die Segmente der vierstelligen LED Temperaturanzeige und alle Kontroll-Leuchten (siehe links). Angezeigt wird danach die Softwareversion und der Geräte-Typ. Beispiele: (v 1.02) (FL7006) Mit der Meldung "OFF" wird danach die Betriebsbereitschaft angezeigt. ... -
Seite 22: Förderdruck Einstellen
7.5. Förderdruck einstellen Den maximal zulässigen Förderdruck (Beispiel: 2 bar) mit Hilfe der Förderdruckanzeige (5) und dem Einstellventil (13) an der Rückseite einstellen. max. Dazu das Einstellventil (13) langsam im Uhrzeigersinn schließen. Der maximale Druck wird durch das schwächste Glied im Kreislauf bestimmt (z. -
Seite 23: Autostart Einschalten / Ausschalten
7.7. AUTOSTART einschalten / ausschalten Hinweis: Der Umlaufkühler wird von JULABO gemäß der NAMUR Empfehlung konfiguriert und ausgeliefert. Für den Start bedeutet dies, dass ein Gerät nach einem Netzausfall in einen sicheren Betriebszustand gehen muss. Dieser sichere Betriebszustand wird mit der Meldung „OFF“ an der LED Temperaturanzeige angezeigt. -
Seite 24: Fernsteuerung Einschalten / Ausschalten
7.8. Fernsteuerung einschalten / ausschalten Der Umlaufkühler soll mit einem PC über die serielle Schnittstelle RS232 ferngesteuert werden. Die Schnittstelle muss dazu von >IOFF< auf >IOn< umgeschaltet werden. Fernsteuerung einschalten / ausschalten: (Interface OFF) • Den Umlaufkühler am Netzschalter ausschalten und ca. -
Seite 25: Schutzeinrichtungen
Schutzeinrichtungen 8.1. Übertemperatur-Schutzeinrichtung Diese Übertemperatur-Schutzeinrichtung ist fest auf 85 °C eingestellt und wirkt unabhängig vom Regelkreis. Bei ihrem Ansprechen werden Kompressor und Umwälzpumpe allpolig, bleibend abgeschaltet. Die Alarmanzeige erfolgt optisch und akustisch mit anhaltendem Signalton und am LED-DISPLAY erscheint die nebenstehende Fehlermeldung "Error 14". 8.2. - Seite 26 Telefon: +49 7823 / 51-66 Telefax: +49 7823 / 51-99 E-Mail: service.de@julabo.com Im Bedarfsfall sollte das Gerät durch einen JULABO Service-Techniker überprüft werden. Störungen die nicht angezeigt werden: Überlastungsschutz: a) für Kältemaschine b) für Pumpenmotor Nach einer Abkühlphase läuft das Gerät selbsttätig wieder an.
-
Seite 27: Elektrische Anschlussmöglichkeiten
10. Elektrische Anschlussmöglichkeiten Achtung: Nur geschirmte Leitungen verwenden. Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse leitend verbunden. Bei der Verwendung von Anschlussleitungen bis 3 m Länge bietet das Gerät einen sicheren Betrieb. Längere Anschlussleitungen haben zwar keinen Einfluss auf die richtige Funktion des Gerätes, jedoch kann durch externe Störeinflüsse der sichere Betrieb gefährdet werden. -
Seite 28: Fernsteuerbetrieb, Laborautomatisierung
11. Fernsteuerbetrieb, Laborautomatisierung 11.1. Vorbereitung zur Fernsteuerung Für die Kommunikation des Umlaufkühlers mit einem PC oder einem übergeordneten Prozessleitsystem müssen die Schnittstellenparameter beider beteiligter Geräte übereinstimmen. RS232 Die Schnittstellenparameter sind fest eingestellt. RS232 Baudrate 4800 Baud Parity gerade / even Handshake Hardwarehandshake 11.2. -
Seite 29: Befehlsübersicht
11.3. Befehlsübersicht OUT-Befehle: Parameter bzw. Temperaturwerte einstellen. Befehl Parameter Reaktion/Antwort des Umlaufkühlers OUT_MODE_05 Stopp des Umlaufkühlers = r OFF OUT_MODE_05 Start des Umlaufkühlers OUT_SP_00 xxx.xx Wert von Arbeitstemperatur „Sollwert “ IN-Befehle: Eingestellte Parameter bzw. Temperaturwerte abrufen. Befehl Parameter Reaktion/Antwort des Umlaufkühlers VERSION kein Versionsnummer der Software (V X.xx) -
Seite 30: Fehlermeldungen
11.5. Fehlermeldungen Fehlermeldungen Beschreibung -01 LOW LEVEL ALARM Unterniveau-Alarm. -05 WORKING SENSOR ALARM Kurzschluss oder Unterbrechung der internen Temperaturfühlers. -03 EXCESS TEMPERATURE WARNING Übertemperatur-Warnung ab 75 °C (ohne Abschaltung) Die Rücklauftemperatur erreicht bald den Abschalt- wert der Übertemperatur-Schutzeinrichtung von 85 °C -07 I C-BUS ERROR Interne Fehler beim Lesen oder Schreiben des I... -
Seite 31: Reinigung / Reparatur Des Gerätes
Fehlermeldungen Beschreibung Der Temperaturfühler für die Sauggastemperatur ist -53 SUCTION GAS TEMPERATURE defekt oder kurzgeschlossen oder hat eine Leitungs- SENSOR ALARM unterbrechung. Reparatur durch einen Fachmann durchführen lassen. 12. Reinigung / Reparatur des Gerätes Vorsicht: Gerät ausschalten und Verbindung zum Energieversorgungsnetz trennen, bevor Reinigungsarbeiten durchgeführt werden. - Seite 32 • Auf sorgfältige und sachgemäße Verpackung zu achten. • Unbedingt eine kurze Fehlerbeschreibung beifügen. Sollten Sie Ihr JULABO-Gerät an uns zurücksenden, dann finden Sie auf unserer Internetseite www.julabo.com ein entsprechendes Formular als Rücksendeschein. Bitte legen Sie das ausgefüllte Formular der Gerätelieferung bei oder senden Sie es vorab per Fax oder E-Mail.
-
Seite 33: Julabo Service Leistung - Online Ferndiagnose
12.1. JULABO Service Leistung – Online Ferndiagnose JULABO Umlaufkühler der FL-Reihe sind mit einer sogenannten „Black-Box“ ausgestattet. Diese ist integriert in den Regler, wo alle relevanten Daten der letzten 30 Minuten aufgezeichnet werden. Diese Daten können im Servicefall per Software vom Gerät ausgelesen werden. -
Seite 34: Entleeren
12.2. Entleeren Achtung: Bitte benutzte Temperierflüssigkeit immer umweltgerecht lagern und entsorgen. Vorschriften für die Entsorgung unbedingt beachten. Warnung vor Handverletzungen beim Anbringen des Lüftungsgitters. °C °C • Gerät ausschalten und Verbindung RS232 ALARM RS232 ALARM zum Energieversorgungsnetz trennen. • Lüftungsgitter nach vorn ziehen und abnehmen. -
Seite 35: Gewährleistung
14. Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der Gewährleistung auf 24 Monate, begrenzt auf maximal 10.000 Betriebsstunden.
