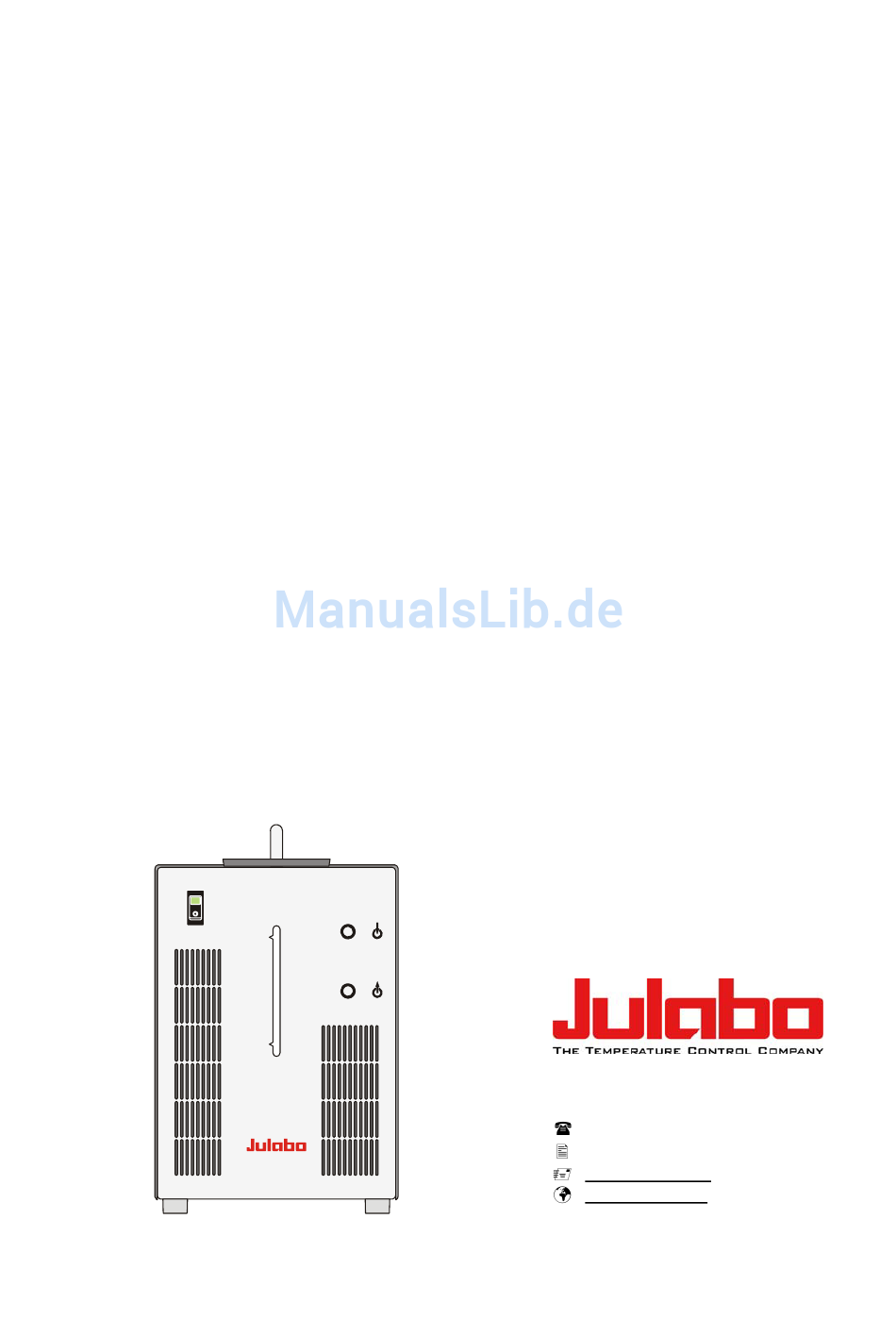

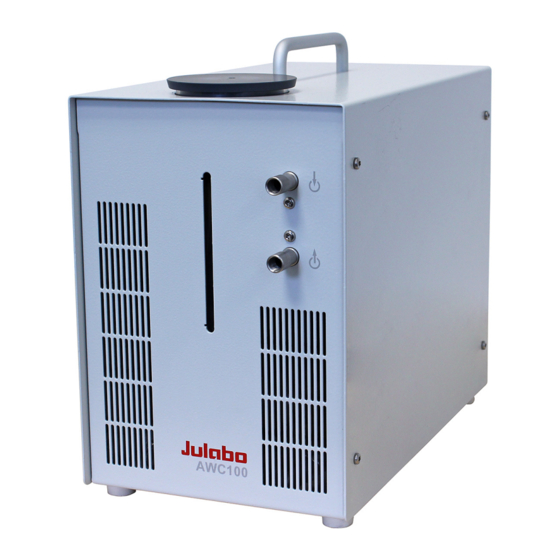

- Seite 1 DEUTSCH Betriebsanleitung Kompakt-Umlaufkühler AWC100 JULABO Labortechnik GmbH 77960 Seelbach / Germany +49 (0) 7823 / 51-0 +49 (0) 7823 / 24 91 AWC 100 info@julabo.de www.julabo.de 1.950.4820 01/11 19504820.DOC Druckdatum:01.02.11...
- Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Thermostate vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Das JULABO Qualitäts-Management-System Entwicklung, Herstellung und Vertrieb von Temperiergeräten für Labor und Industrie erfüllen die Forderungen der Prüfnorm...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis BESTIMMUNGSGEMÄßER ZWECK..............4 1.1. Beschreibung ....................4 VERANTWORTUNG DES BETREIBERS - SICHERHEITSHINWEISE....4 2.1. Entsorgen ....................... 6 2.2. EG-Konformität....................7 2.3. Gewährleistung....................7 2.4. Technische Daten................... 8 SICHERHEITSHINWEISE ..................9 3.1. Erklärung der Sicherheitshinweise ..............9 3.2. Erklärung anderer Hinweise ................9 3.3. -
Seite 4: Bestimmungsgemäßer Zweck
Maximalfall 40 °C betragen. Verantwortung des Betreibers - Sicherheitshinweise Die Produkte der Firma JULABO Labortechnik GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Umlaufkühlers entstehen können, und nennt die wichtigsten Sicherheitsmaßnahmen, um... - Seite 5 Falls Sie Fragen zur Bedienung des Gerätes oder bezüglich der Betriebsanleitung haben, rufen Sie uns bitte an! Kontakt: JULABO Labortechnik GmbH Tel. +49 (0) 7823 / 51-0 info@julabo.de Eisenbahnstraße 45 Fax +49 (0) 07823 / 2491 www.julabo.de 77960 Seelbach / Germany Umgang Vermeiden Sie Schläge gegen das Gehäuse, Vibrationen, Beschädigungen der...
-
Seite 6: Entsorgen
Verantwortung des Betreibers - Sicherheitshinweise Bei Einsatz von Gefahrstoffen oder Stoffen, die gefährlich werden können, müssen vom Betreiber die beiliegenden Sicherheitskennzeichen (1 + 2) gut sichtbar an der Bedienseite angebracht werden: Warnschild W00: Farben: gelb, schwarz Warnung vor einer Gefahrenstelle. Achtung! Bitte die Dokumentation beachten. -
Seite 7: Eg-Konformität
Eisenbahnstr. 45 77960 Seelbach / Germany 2.3. Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der Gewährleistung auf 24... -
Seite 8: Technische Daten
Verantwortung des Betreibers - Sicherheitshinweise 2.4. Technische Daten AWC100 Arbeitstemperaturbereich °C +20 ... +40 Kühlleistung in Abhängigkeit von Temperaturdifferenz zwischen Rücklauf und Umgebungstemperatur °C Stufe 0 400 320 220 120 Stufe 1 550 440 300 180 Umwälzpumpe Förderstrom, max. l/min Druck, max. -
Seite 9: Sicherheitshinweise
Sicherheitshinweise 3.1. Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält zusätzliche Sicherheitshinweise. Diese sind durch ein Dreieck mit Ausrufezeichen gekennzeichnet. „Vorsicht, Warnung vor einer Gefahrstelle.“ In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr eingestuft. Anweisungen sorgfältig lesen und befolgen! Warnung: Bezeichnet eine möglicherweise drohende Gefahr für das Leben und die Gesundheit von Personen. -
Seite 10: Sicherheitsanweisungen
Sicherheitshinweise 3.3. Sicherheitsanweisungen Um Personen- und Sachschäden zu vermeiden, ist es wichtig, die Sicherheitsanweisungen zu befolgen. Diese Anweisungen gelten ergänzend zu den Sicherheitsvorschriften an Arbeitsplätzen. • Gerät darf nur an Stromversorgungs-Netzsteckdosen mit Schutzkontakt (PE) angeschlossen werden! • Der Netzstecker dient als sichere Schutztrennung vom Stromversorgungsnetz und muss immer frei zugänglich sein. -
Seite 11: Bedienungs- Und Funktionselemente
Bedienungs- und Funktionselemente AWC 100 Niveau-Anzeige Netzschalter, beleuchtet max. Niveau-Anzeige Deckel auf Vorratbehälter für Kühlwasser Tragegriff Schlauchanschluss: Kühlwasser-Eingang Schlauchanschluss: Kühlwasser-Ausgang Sicherungsautomate 4 A min. Netzkabel mit Stecker Umschalter für Kühlleistung... -
Seite 12: Vorbereitungen
Vorbereitungen Vorbereitungen 5.1. Aufstellen Vorsicht: Der Kühlkreislauf ist so zu dimensionieren, dass eine maximale Kühlwassertemperatur von 40 °C am Kühlwasser-Eingang nicht überschritten wird. Die Kühlleistung ist abhängig von der Temperaturdifferenz zwischen Rücklauf und Umgebungstemperatur. Siehe technische Daten Seite 8. Bei höheren Kühlwassertemperaturen können Teile des Gerätes zerstört werden. -
Seite 13: Schläuche
5.3. Schläuche Empfohlene Schläuche: PVC – Schlauch ; 6 mm LW • Schlauchanschlüsse gemäß Beschriftung (5,6) vornehmen. • Verschraubungen fest zudrehen. Vorsicht: Schlauchverbindungen gegen Abrutschen sichern. Nach Inbetriebnahme alle Schlauchanschlüsse im Kühlwasserkreislauf auf Dichtheit prüfen. 5.4. Füllen Achtung: Die maximale Füllstandshöhe darf nicht überschritten werden. Beim Abschalten ist ein eventuelles Zurückfließen des Wassers in den Vorratsbehälter unbedingt zu verhindern. -
Seite 14: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 6.1. Netzanschluss Vorsicht: • Gerät darf nur an Stromversorgungs-Netzsteckdosen mit Schutzkontakt (PE) angeschlossen werden! • Der Netzstecker dient als sichere Schutztrennung vom Stromver- sorgungsnetz und muss immer frei zugänglich sein. • Gerät nicht mit beschädigtem Netzkabel in Betrieb nehmen. •... -
Seite 15: Reinigung / Reparatur Des Gerätes
• Auf sorgfältige und sachgemäße Verpackung zu achten. • Unbedingt eine kurze Fehlerbeschreibung beifügen. Sollten Sie Ihr JULABO Gerät an uns zurücksenden, dann finden Sie auf unserer Internetseite www.julabo.de ein entsprechendes Formular als Rücksendeschein. Bitte legen Sie das ausgefüllte Formular der Gerätelieferung bei oder senden Sie es vorab per Fax oder E-Mail.
