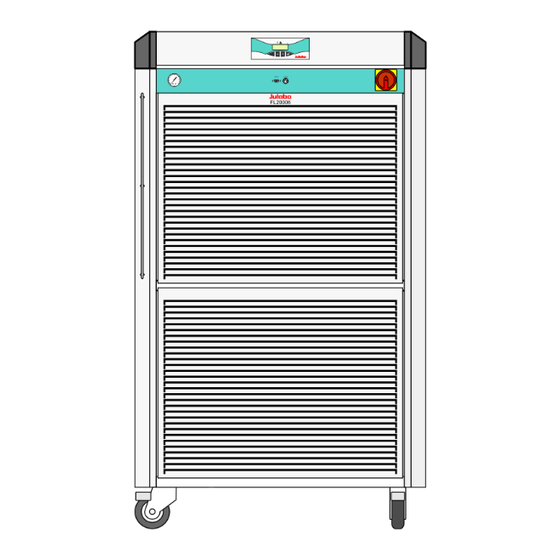

- Seite 1 Deutsch Betriebsanleitung Umlaufkühler FL20006 FLW20006 JULABO Labortechnik GmbH 77960 Seelbach / Germany +49 (0) 7823 / 51-0 Printed in Germany +49 (0) 7823 / 24 91 Änderungen vorbehalten info@julabo.de 1.950.4837 01/11 www.julabo.de 19504837.doc Druck: 01.02.2011...
- Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Umlauf- kühler vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Das JULABO Qualitäts-Management-System Entwicklung, Herstellung und Vertrieb von Temperiergeräten für Labor und Industrie erfüllen die Forderungen der Prüfnorm...
-
Seite 3: Inhaltsverzeichnis
10.2. Kommunikation mit PC bzw. übergeordnetem Datensystem.......... 23 10.3. Befehlsübersicht ......................24 10.4. Statusmeldungen ......................24 10.5. Fehlermeldungen ......................25 Reinigung / Reparatur des Gerätes .................. 26 11.1. JULABO Service Leistung – Online Ferndiagnose ............28 11.2. Entleeren......................... 29 Gewährleistung ......................... 30 Muster Anlagenprotokoll ....................31... -
Seite 4: Bestimmungsgemäßer Zweck
(z. B. für Glasapparaturen). Verantwortung des Betreibers - Sicherheitshinweise Die Produkte der Firma JULABO Labortechnik GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Umlaufkühlers entstehen können, und nennt die wichtigsten Sicherheitsmaßnahmen, um diese Gefahren nach... - Seite 5 Umgang Sie haben ein Produkt erhalten, das für den industriellen Einsatz entwickelt wurde. Trotzdem sollten Sie Schläge gegen das Gehäuse, Vibrationen, Beschädigungen der Bedienfolie (Tasten, Display) oder starke Verschmutzung vermeiden. Stellen Sie sicher, dass das Produkt in regelmäßigen und einsatzbedingten Zeitabständen auf seinen ordnungsgemäßen Zustand überprüft wird.
-
Seite 6: Anlagenprotokoll Für Fl20006
2.1. Anlagenprotokoll für FL20006 Der Betreiber ist verpflichtet für das Kälteaggregat, bei einer Kältemittel-Füllmenge von mehr als 3 kg, ein Anlagenprotokoll zu führen! EN 378-4:2008-06 Das Anlagenprotokoll muss in der Nähe des Gerätes bereit gehalten werden. Dokumentation Bei Speicherung der Angaben und Daten auf einem Computer muss der aktuelle Stand als Ausdruck (Papierform) bei dem Gerät aufbewahrt werden. -
Seite 7: Technische Daten
2.4. Technische Daten Umlaufkühler FL20006 FLW20006 Kühlung Luft Wasser Arbeitstemperatur Bereich °C -25 ... +40 -25 ... +40 Temperaturkonstanz °C ±0.5 Temperatureinstellung: digital Lokal mit Folientastatur, Anzeige am LED-DISPLAY Remote mit PC, Anzeige am Bildschirm Temperaturanzeige: LED-DISPLAY Auflösung °C Temperaturregelung PID 1 Arbeitstemperaturfühler... - Seite 8 Schutzeinrichtungen und Warnfunktionen: Übertemperaturschutz, fest eingestellt 85 °C Unterniveauschutz Schwimmerschalter Alarmmeldung optisch + akustisch (permanent) Übertemperatur-Warnfunktion 75 °C Überlastungsschutz für Kältemaschine und Pumpenmotor Klasseneinteilung nach DIN 12876-1 Klasse I Umgebungsbedingungen nach IEC 61 010-1: Nur für Innenräume. Bis 2000 m Höhe – Normal Null. Umgebungstemperatur: +5 ...
-
Seite 9: Kühlwasser-Anschluss
2.5. Kühlwasser-Anschluss Nur wassergekühlte Modelle FLW: Kühlwasserdruck (IN / OUT ) max. 6 bar Differenzdruck (IN - OUT ) 2 bar bis 6 bar Durchflussmenge FLW20006 typisch 24.0 l/min Kühlwassertemperatur 15 °C Empfohlene Kühlwasserqualität: pH – Wert 7,5 bis 9,0 Sulfat [SO4 2- ] <... -
Seite 10: Sicherheitshinweise
Sicherheitshinweise 3.1. Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält zusätzliche Sicherheitshinweise. Diese sind durch ein Dreieck mit Ausrufezeichen gekennzeichnet. „Vorsicht, Warnung vor einer Gefahrstelle.“ In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr eingestuft. Anweisungen sorgfältig lesen und befolgen! Bezeichnet eine möglicherweise drohende Gefahr für das Leben und Warnung: die Gesundheit von Personen. -
Seite 11: Aufstellen
• Abknicken der Temperierschläuche vermeiden. • Temperierschläuche in regelmäßigen Zeitabständen auf eventuelle Materialer- müdung (z. B. Risse) überprüfen. • Beschädigte oder undichte Geräte nicht in Betrieb nehmen. • Gerät ausschalten und Netzstecker ziehen, bevor Service- oder Reparaturarbeiten durchgeführt werden oder das Gerät bewegt wird. •... - Seite 12 Der Wärmetauscher kann durch Korrosion undicht, oder durch Schwebstoffe verstopft werden. Achtung: Überflutungsgefahr. Ist das externe System höher als der Umlaufkühler angeordnet, muss ein eventuelles Zurückfließen der Temperierflüssigkeit im ausgeschalteten Zustand vermieden werden Rücklaufsicherung Dazu eignen sich JULABO Absperrventile, die für beide Schlauchzuleitungen vorgesehen werden müssen.
-
Seite 13: Temperierschläuche
Bestell-Nr. Bestelltext Einsetzbar für 8 970 458 Absperrventil G 1¼“ FL(W) 7006/11006/20006 Folgende Fragen sollen helfen, mögliche Gefahren zu erkennen und Risiken klein zu halten. • Sind alle Schläuche und elektrische Kabel sicher angeschlossen und verlegt? Stichworte: scharfen Kanten, heiße Oberflächen im Betrieb, bewegte Maschinenteile, usw. -
Seite 14: Bedienungs- Und Funktionselemente
Bedienungs- und Funktionselemente Frontseite (FL20006) Rückseite Draufsicht... - Seite 15 Netzschalter, Folientastatur, spritzwassergeschützt Editier-Tasten Sollwert höher/niedriger Enter-Taste Sollwert/Parameter speichern Anzeigen °C LED Temperaturanzeige Kontroll-Anzeige – Kühlung Kontroll-Anzeige – Alarm Einfüllöffnung, Schraubverschluss Förderdruckanzeige: Manometer Anschluss für Schnittstelle RS232 RS232 (Fernsteuerung durch einen PC) Analog Anschluss: Alarm-Ausgang (für externes Alarmsignal) Füllstandsanzeige Ablaufhahn, oben Ablaufhahn, unten Laufrollen mit Feststellbremse, vorn Laufrollen, hinten...
-
Seite 16: Inbetriebnahme
6.1. Temperierflüssigkeiten Vorsicht: Vor der Verwendung einer anderen Temperierflüssigkeit als empfohlen sollte mit JULABO unbedingt Rücksprache gehalten werden. JULABO übernimmt keine Haftung bei Schäden, die durch die Auswahl einer ungeeigneten Temperierflüssigkeit entstehen. Alkohole dürfen nicht eingesetzt werden. Wasser: Die Wasserqualität ist von den örtlichen Gegebenheiten abhängig. -
Seite 17: Befüllen
6.3. Befüllen Darauf achten, dass beim Befüllen keine Temperierflüssigkeit in das Innere des Umlaufkühlers eindringt. Draufsicht Schlauchverbindung zum externen System herstellen und auf Dichtigkeit prüfen. Anleitungen von Seite 11 bis Seite 13 beachten! Prüfen ob Ablasshahn 9a und 9b geschlossen sind. •... -
Seite 18: Förderdruck Einstellen
6.7. AUTOSTART einschalten / ausschalten Hinweis: Der Umlaufkühler wird von JULABO gemäß der NAMUR Empfehlung konfiguriert und ausgeliefert. Für den Start bedeutet dies, dass ein Gerät nach einem Netzausfall in einen sicheren Betriebszustand gehen muss. Dieser sichere Betriebszustand wird mit der Meldung „OFF“ an der LED Temperaturanzeige angezeigt. -
Seite 19: Fernsteuerung Einschalten / Ausschalten
6.8. Fernsteuerung einschalten / ausschalten Der Umlaufkühler soll mit einem PC über die serielle Schnittstelle RS232 ferngesteuert werden. Die Schnittstelle muss dazu von >IOFF< auf >IOn< umgeschaltet werden. Fernsteuerung einschalten / ausschalten: • Den Umlaufkühler am Netzschalter ausschalten und ca. 5 Sekunden warten. (Interface OFF) •... -
Seite 20: Schutzeinrichtungen
Schutzeinrichtungen 7.1. Übertemperatur-Schutzeinrichtung Diese Übertemperatur-Schutzeinrichtung ist fest auf 85 °C eingestellt und wirkt unabhängig vom Regelkreis. Bei ihrem Ansprechen werden Kompressor und Umwälzpumpe allpolig, bleibend abgeschaltet. Die Alarmanzeige erfolgt optisch und akustisch mit anhaltendem Signalton und am LED-DISPLAY erscheint die nebenstehende Fehlermeldung "Error 14". 7.2. - Seite 21 Telefon: +49 7823 / 51-66 Telefax: +49 7823 / 51-99 E-Mail: service@JULABO.de Im Bedarfsfall sollte das Gerät durch einen JULABO Service-Techniker überprüft werden. Störungen die nicht angezeigt werden: Überlastungsschutz: a) für Kältemaschine b) für Pumpenmotor Nach einer Abkühlphase läuft das Gerät selbsttätig wieder an.
-
Seite 22: Elektrische Anschlussmöglichkeiten
Elektrische Anschlussmöglichkeiten Nur geschirmte Leitungen verwenden. Achtung: Die Schirmleitung der Anschlussleitung ist mit dem Steckergehäuse leitend verbunden. Bei der Verwendung von Anschlussleitungen bis 3 m Länge bietet das Gerät einen sicheren Betrieb. Längere Anschlussleitungen haben zwar keinen Einfluss auf die richtige Funktion des Gerätes, jedoch kann durch externe Störeinflüsse der sichere Betrieb gefährdet werden. -
Seite 23: Fernsteuerbetrieb, Laborautomatisierung
10. Fernsteuerbetrieb, Laborautomatisierung 10.1. Vorbereitung zur Fernsteuerung Für die Kommunikation des Umlaufkühlers mit einem PC oder einem übergeordneten Prozessleitsystem müssen die Schnittstellenparameter beider beteiligter Geräte übereinstimmen. RS232 Die Schnittstellenparameter sind fest eingestellt. RS232 4800 Baud Baudrate gerade / even Parity Hardwarehandshake Handshake 10.2. -
Seite 24: Befehlsübersicht
10.3. Befehlsübersicht out-Befehle: Parameter bzw. Temperaturwerte einstellen. Befehl Parameter Reaktion/Antwort des Umlaufkühlers out_mode_05 Stop des Umlaufkühlers = r OFF out_mode_05 Start des Umlaufkühlers out_sp_00 xxx.xx Wert von Arbeitstemperatur „Sollwert “ in-Befehle: Eingestellte Parameter bzw. Temperaturwerte abrufen. Befehl Parameter Reaktion/Antwort des Umlaufkühlers version kein Versionsnummer der Software (V X.xx) -
Seite 25: Fehlermeldungen
10.5. Fehlermeldungen Fehlermeldungen Beschreibung Unterniveau-Alarm. -01 LOW LEVEL ALARM Kurzschluss oder Unterbrechung der internen -05 WORKING SENSOR ALARM Temperaturfühlers. Übertemperatur-Warnung ab 75 °C -03 EXCESS TEMPERATURE WARNING (ohne Abschaltung) Die Rücklauftemperatur erreicht bald den Abschalt- wert der Übertemperatur-Schutzeinrichtung von 85 °C Interne Fehler beim Lesen oder Schreiben des I -07 I C-BUS ERROR... -
Seite 26: Reinigung / Reparatur Des Gerätes
11. Reinigung / Reparatur des Gerätes Vorsicht: Gerät ausschalten und Verbindung zum Energieversorgungsnetz trennen, bevor Reinigungsarbeiten durchgeführt werden. Auf keinen Fall darf Feuchtigkeit in das Innere des Umlaufkühlers eindringen. Service- und Reparaturarbeiten dürfen nur von autorisierten Elektro-Fachkräften durchgeführt werden. Achtung: Warnung vor Handverletzungen beim Anbringen des Lüftungsgitters. - Seite 27 • Auf sorgfältige und sachgemäße Verpackung zu achten. • Unbedingt eine kurze Fehlerbeschreibung beifügen. Sollten Sie Ihr JULABO Gerät an uns zurücksenden, dann finden Sie auf unserer Internetseite www.JULABO.de entsprechendes Formular als Rücksendeschein. Bitte legen Sie das ausgefüllte Formular der Gerätelieferung bei oder senden Sie es vorab per Fax oder E-Mail.
-
Seite 28: Julabo Service Leistung - Online Ferndiagnose
11.1. JULABO Service Leistung – Online Ferndiagnose JULABO Umlaufkühler der FL-Reihe sind mit einer sogenannten „Black-Box“ ausgestattet. Diese ist integriert in den Regler, wo alle relevanten Daten der letzten 30 Minuten aufgezeichnet werden. Diese Daten können im Servicefall per Software vom Gerät ausgelesen werden. -
Seite 29: Entleeren
11.2. Entleeren Achtung: Bitte benutzte Temperierflüssigkeit immer umweltgerecht lagern und entsorgen. Vorschriften für die Entsorgung unbedingt beachten. Warnung vor Handverletzungen beim Anbringen des Lüftungsgitters. Das Gerät besitzt 2 Ablaufhähne welche beide benutzt werden müssen. Über Ablasshahn A zuerst den großen Behälter entleeren, danach über Ablasshahn B die Restentleerung durchführen. -
Seite 30: Gewährleistung
12. Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der Gewährleistung auf 24 Monate, begrenzt auf maximal 10.000 Betriebsstunden. -
Seite 31: Muster Anlagenprotokoll
13. Muster Anlagenprotokoll Gerätetyp: Baujahr: Kältemittel: Zul. Betriebsüberdruck: Kältemittelfüllmenge Einzelheiten aller Instandhaltungs- und Instandsetzungsarbeiten Menge und Art (neu, wiederverwendet oder recycelt) des eingefüllten Kältemittels, Menge des aus der Anlage abgelassenen Kältemittels Falls eine Analyse eines wiederverwendeten Kältemittels vorliegt, die entsprechenden Ergeb- nisse eintragen Die Herkunft des eingesetzten Kältemittels Änderung und Austausch von Bauteilen des Gerätes...
