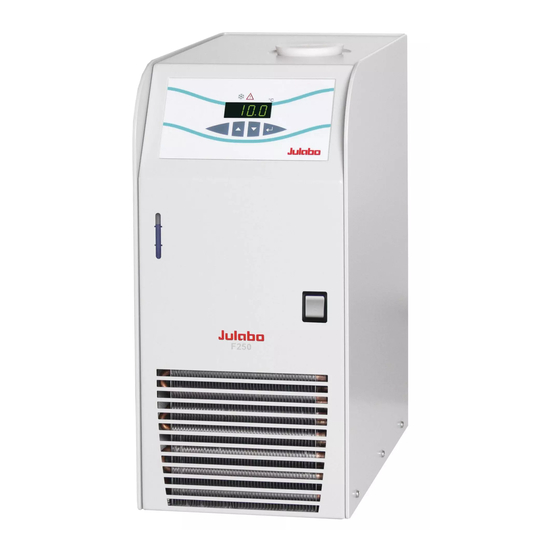

- Seite 1 DEUTSCH Betriebsanleitung Umlaufkühler F250 JULABO Labortechnik GmbH 77960 Seelbach / Germany +49 (0) 7823 / 51-0 +49 (0) 7823 / 24 91 info@julabo.de www.julabo.de Original Betriebsanleitung 19504804.doc 07.05.2012...
- Seite 2 Herzlichen Glückwunsch! Sie haben eine gute Wahl getroffen. JULABO dankt Ihnen für das entgegengebrachte Vertrauen. Diese Betriebsanleitung soll Sie mit der Bedienung und den Einsatzmöglichkeiten unserer Thermostate vertraut machen. Vor Inbetriebnahme deshalb sorgfältig lesen! Das JULABO Qualitäts-Management-System Entwicklung, Herstellung und Vertrieb von Temperiergeräten für Labor und Industrie erfüllen die Forderungen der Prüfnorm...
-
Seite 3: Inhaltsverzeichnis
F250 INHALTSVERZEICHNIS 1. Bestimmungsgemäßer Zweck ..................4 2. Verantwortung des Betreibers - Sicherheitshinweise.............4 2.1. Entsorgen ......................6 2.2. EG-Konformität......................7 3. Technische Daten......................8 3.1. Warn- und Schutzeinrichtungen ................9 4. Sicherheitshinweise .....................10 4.1. Erklärung der Sicherheitshinweise ..............10 4.2. Erklärung anderer Hinweise ................10 4.3. Sicherheitsanweisungen ..................10 5. -
Seite 4: Bestimmungsgemäßer Zweck
Kontakt des Temperiergutes mit der Temperierflüssigkeit. Verantwortung des Betreibers - Sicherheitshinweise Die Produkte der Firma JULABO Labortechnik GmbH gewährleisten einen sicheren Betrieb, wenn sie nach den allgemeinen Sicherheitsregeln installiert, betrieben und gewartet werden. Dieses Kapitel erläutert die potentiellen Gefahren, die im Zusammenhang mit dem Betrieb des Umlaufkühlers entstehen können, und nennt die wichtigsten Sicherheitsmaßnahmen, um... - Seite 5 F250 Falls Sie Fragen zur Bedienung des Gerätes oder bezüglich der Betriebsanleitung haben, rufen Sie uns bitte an! Kontakt JULABO Labortechnik GmbH +49 7823 51-0 info@julabo.de Eisenbahnstraße 45 +49 7823 2491 www.julabo.de 77960 Seelbach / Germany Umgang Vermeiden Sie Schläge gegen das Gehäuse, Vibrationen, Beschädigungen der Bedienfolie (Tasten, Display) oder starke Verschmutzung.
-
Seite 6: Entsorgen
Verantwortung des Betreibers - Sicherheitshinweise Bei Einsatz von Gefahrstoffen oder Stoffen, die gefährlich werden können, müssen vom Betreiber die beiliegenden Sicherheitskennzeichen (1 + 2) gut sichtbar an der Bedienseite angebracht werden: Warnschild W00: Farben: gelb, schwarz Warnung vor einer Gefahrenstelle. Achtung! Bitte die Dokumentation beachten. -
Seite 7: Eg-Konformität
Die in der Betriebsanleitung bezeichneten Produkte stimmen mit den Vorschriften folgender Europäischer Richtlinien überein: Maschinen-Richtlinie zur Angleichung der Rechts- und Verwaltungsvorschriften der Mitgliedstaaten für Maschinen. EMV-Richtline zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit JULABO Labortechnik GmbH Eisenbahnstr. 45 77960 Seelbach / Germany... -
Seite 8: Technische Daten
Technische Daten Technische Daten Umlaufkühler F250 Arbeitstemperatur Bereich °C -10 ... +40 Temperaturkonstanz °C ±0.5 Temperatureinstellung: digital Lokal mit Folientastatur Anzeige am LED-DISPLAY Temperaturanzeige: LED-DISPLAY Auflösung °C Temperaturregelung PID 1 Arbeitstemperaturfühler Pt 100 Übertemperaturschutz 85 °C, fest eingestellt Unterniveauschutz Schwimmerschalter Umwälzpumpe:... -
Seite 9: Warn- Und Schutzeinrichtungen
F250 3.1. Warn- und Schutzeinrichtungen Übertemperaturschutz, fest eingestellt 85 °C Unterniveauschutz Schwimmerschalter Alarmmeldung optisch + akustisch (permanent) Überlastungsschutz für Kältemaschine und Pumpenmotor Klasseneinteilung nach DIN 12876-1 Klasse I Umgebungsbedingungen nach IEC 61 010-1: Nur für Innenräume. Bis 2000 m Höhe – Normal Null. -
Seite 10: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise 4.1. Erklärung der Sicherheitshinweise Die Betriebsanleitung enthält zusätzliche Sicherheitshinweise. Diese sind durch ein Dreieck mit Ausrufezeichen gekennzeichnet. „Vorsicht, Warnung vor einer Gefahrstelle.“ In Verbindung mit einem Signalwort wird die Bedeutung der Gefahr eingestuft. Anweisungen sorgfältig lesen und befolgen! Warnung: Bezeichnet eine möglicherweise drohende Gefahr für das Leben und die Gesundheit von Personen. - Seite 11 F250 • Gerät nie ohne Badflüssigkeit betreiben! • Die Temperierflüssigkeit nicht im heißen Zustand entleeren! Die Temperatur der Temperierflüssigkeit vor dem Entleeren kontrollieren, dazu z. B. das Gerät kurz einschalten. • Geeignete Temperierschläuche verwenden. • Schlauchanschlüsse gegen Abrutschen sichern. • Abknicken der Temperierschläuche vermeiden.
-
Seite 12: Aufstellen
Aufstellen Aufstellen • Anheben und Transport: Gerät mit zwei Personen vorne und hinten am Geräteboden unten anfassen und hochheben. Gerät zum Transport auf einem geeigneten Transportwagen stellen. • Das Gerät auf ebener Fläche aus nicht brennbarem Material aufstellen. • Kältemaschine, Pumpenmotormotor und Elektronik erzeugen im Gehäuse Wärme, die über Entlüftungsöffnungen abgeführt wird. - Seite 13 Überflutungsgefahr. Ist das externe System höher als der Umlaufkühler angeordnet, muss ein eventuelles Zurückfließen der Temperierflüssigkeit im ausgeschalteten Zustand vermieden werden Rücklaufsicherung • Dazu eignen sich JULABO Absperrventile, die für beide Schlauchzuleitungen vorgesehen werden müssen. Bestell-Nr. Bestelltext 8 970 456...
-
Seite 14: Temperierschläuche
Einsetzbar für 8930008 1 m CR®-Schlauch 8 mm l. W. -20 °C bis 120 °C F250 8930010 1 m CR®-Schlauch 10 mm l. W. -20 °C bis 120 °C F250 Schlauchisolierungen 8930410 1 m Isolierung Schlauch 8/10 mm l.W. Schlauchschellen 8970480 2 Schlauchschellen, Größe 1... -
Seite 15: Bedienungs- Und Funktionselemente
F250 Bedienungs- und Funktionselemente Frontseite Rückseite 1 5 A M 1 5 A M 1 5 A M 1 5 A M 1 5 A M 1 5 A M 1 5 A M 1 5 A M 1 5 A M 1 5 A M Netzschalter, spritzwassergeschützt... -
Seite 16: Inbetriebnahme
5 Liter Liste der empfohlenen Temperierflüssigkeiten auf unserer Homepage. Kontakt: www.julabo.de Achtung: Vor der Verwendung einer anderen Temperierflüssigkeiten als empfohlen sollte mit JULABO unbedingt Rücksprache gehalten werden. JULABO übernimmt keine Haftung bei Schäden, die durch die Auswahl einer ungeeigneten Temperierflüssigkeiten entstehen. -
Seite 17: Netzanschluss
F250 7.2. Netzanschluss Vorsicht: • Gerät darf nur an Stromversorgungs-Netzsteckdosen mit Schutzkontakt (PE) angeschlossen werden! • Der Netzstecker dient als sichere Schutztrennung vom Stromver- sorgungsnetz und muss immer frei zugänglich sein. • Gerät nicht mit beschädigtem Netzkabel in Betrieb nehmen. -
Seite 18: Temperatureinstellung
Wert speichern. 7.6. AUTOSTART einschalten / ausschalten Der Umlaufkühler wird von JULABO gemäß der NAMUR Empfeh- lung konfiguriert und ausgeliefert. Für den Start bedeutet dies, dass ein Gerät nach einem Netzausfall in einen sicheren Betriebszustand gehen muss. Dieser sichere Betriebszustand wird mit der Meldung „OFF“... -
Seite 19: Schutzeinrichtungen
F250 Schutzeinrichtungen 8.1. Übertemperatur-Schutzeinrichtung Diese Übertemperatur-Schutzeinrichtung ist fest auf 85 °C eingestellt und wirkt unabhängig vom Regelkreis. Bei ihrem Ansprechen werden Kompressor und Umwälzpumpe allpolig, bleibend abgeschaltet. Die Alarmanzeige erfolgt optisch und akustisch mit anhaltendem Signalton und am LED-DISPLAY erscheint die Fehlermeldung "Error 14". -
Seite 20: Mögliche Störursachen / Alarm-Meldungen
• Ausschalten • 2 Sekunden warten • Einschalten Tritt der Fehler wieder auf, ist eine Ferndiagnose zu erstellen. Im Bedarfsfall sollte das Gerät durch einen JULABO Service-Techniker überprüft werden. Störungen die nicht angezeigt werden: Überlastungsschutz: a) für Kompressormotor b) für Pumpenmotor Nach einer Abkühlphase läuft das Gerät selbsttätig wieder an. -
Seite 21: Reinigung / Reparatur Des Gerätes
Das Badgefäß sollte nur mit einer geeigneten Temperierflüssigkeit gefüllt werden. Im Falle von Verunreinigungen ist die Temperier- flüssigkeit von Zeit zu Zeit zu erneuern. Reparaturdienst: Bevor ein Service-Techniker angefordert oder ein JULABO Gerät zur Reparatur eingesandt wird, wird empfohlen, unseren technischen Service anzusprechen. JULABO Technischer Service... -
Seite 22: Entleeren
• Auf sorgfältige und sachgemäße Verpackung zu achten. • Unbedingt eine kurze Fehlerbeschreibung beifügen. Sollten Sie Ihr JULABO Gerät an uns zurücksenden, dann finden Sie auf unserer Internetseite www.julabo.de ein entsprechendes Formular als Rücksendeschein. Bitte legen Sie das ausgefüllte Formular der Gerätelieferung bei oder senden Sie es vorab per Fax... -
Seite 23: Gewährleistung
F250 11. Gewährleistung Für die einwandfreie Funktion dieses Gerätes übernimmt JULABO die Gewährleistung, sofern es sachgemäß und nach den Richtlinien der Betriebsanleitung angeschlossen und behandelt wird. Die Gewährleistungszeit beträgt ein Jahr. Kostenlose Verlängerung der Gewährleistungszeit Mit der 1PLUS Garantie erhält der Anwender eine kostenlose Verlängerung der Gewährleistung auf 24 Monate, begrenzt auf maximal 10.000 Betriebsstunden.
