Hammer einstellen Stehfalz
8
Einstellarbeiten
3.
Einstellarbeiten
3.1
Hammer einstellen
43 Rändelmutter
46 Rändelschraube
47 Hammer oben
Stehfalz
1. Kleine Rändelschraube (46) lösen.
2. Bei laufendem Motor die Hammeröffnung mit großer Rändel-
mutter (43) auf die gewünschte Falzdicke einstellen.
3. Kleine Rändelschraube (46) arretieren.
4. Falz schließen.
46
43
49
47
50
49 Trägerplatte
50 Hammer unten
E520DE_03.DOC

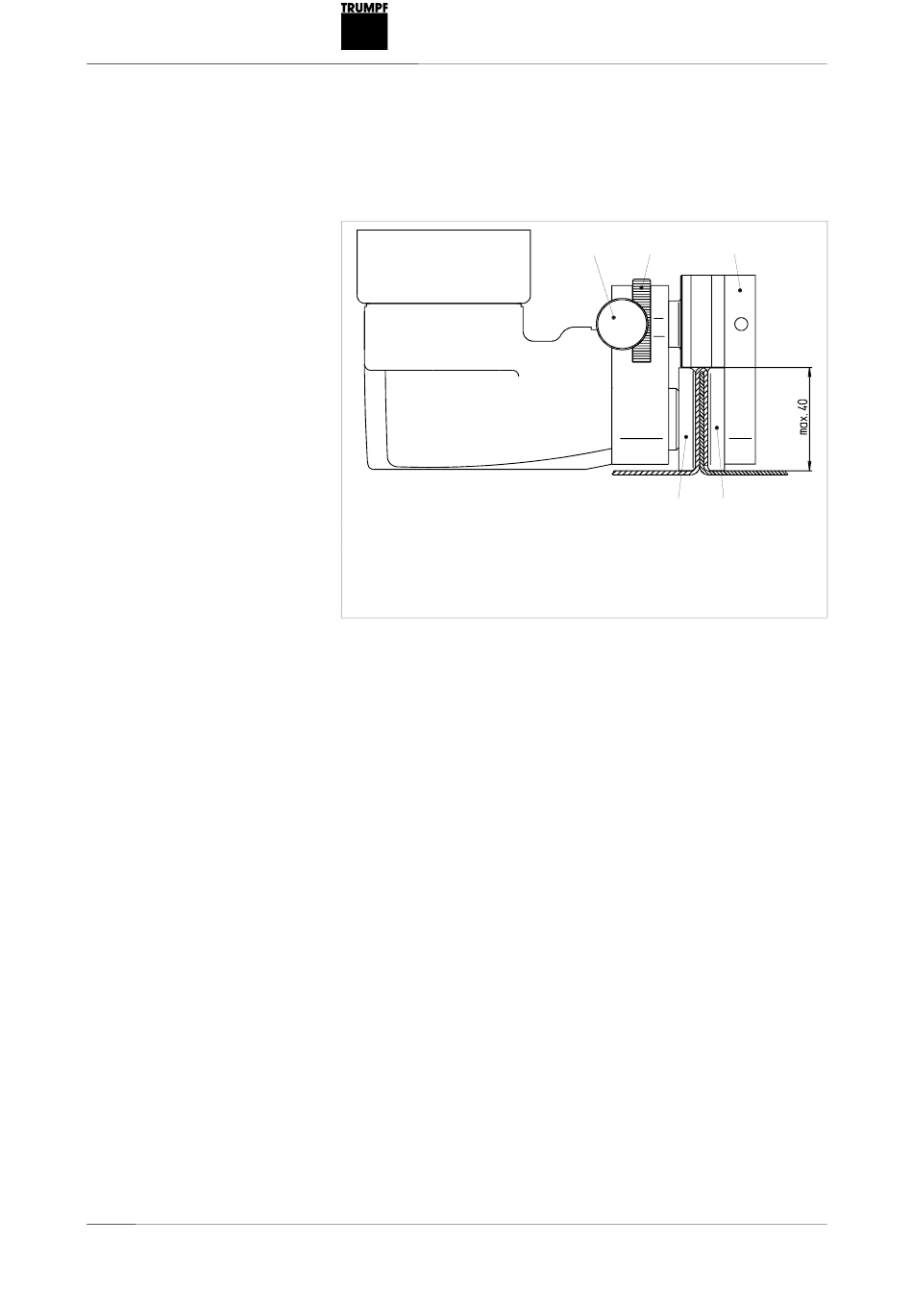

Fig. 11400
