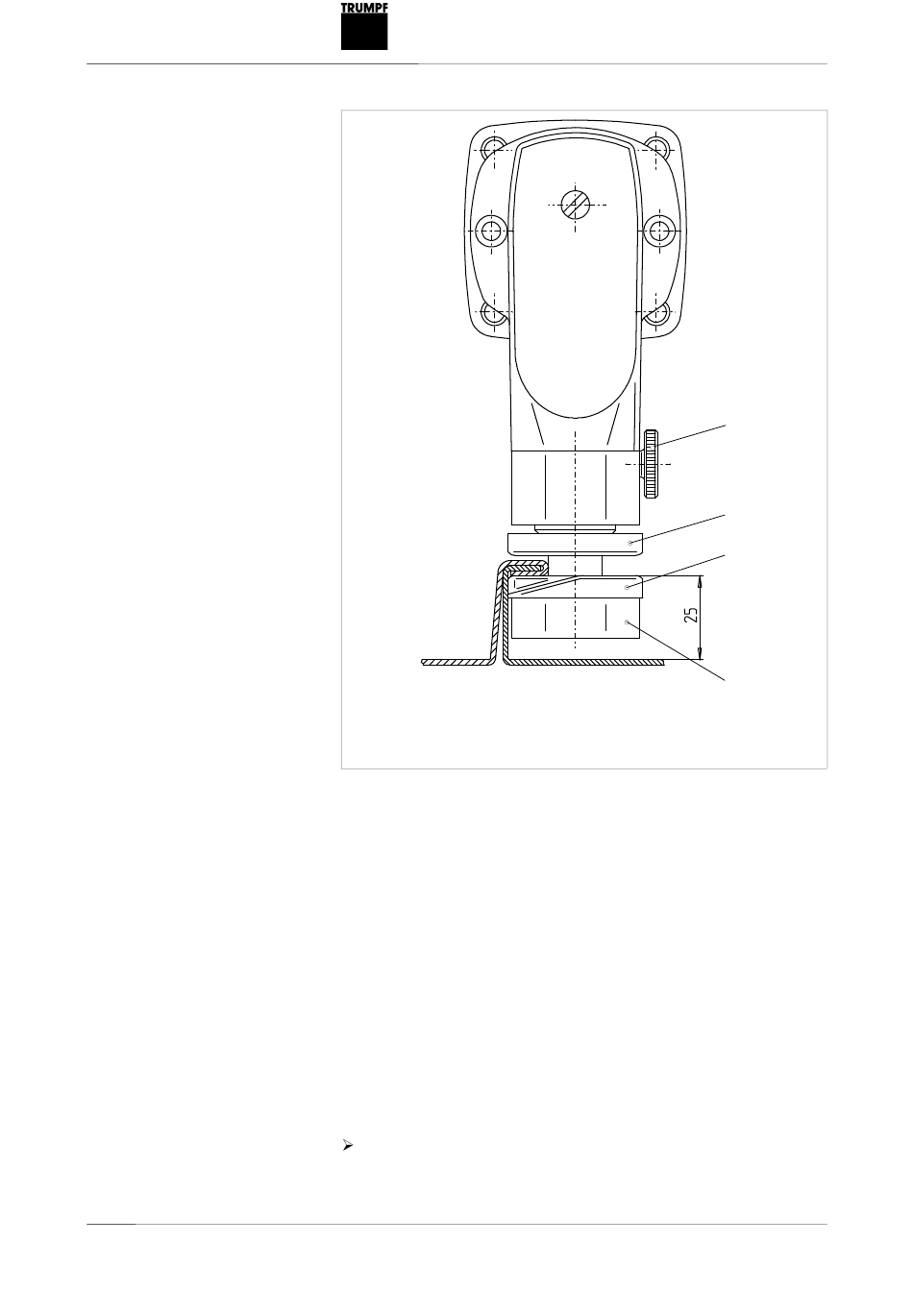

Winkelstehfalz
Hammer einstellen
Winkelstehfalz
Kunststoffpuffer
E520DE_03.DOC
46 Rändelschraube
47 Hammer oben
Je nach Blechdicke bzw. Falzdicke muss der Abstand zwischen
oberem und unterem Hammer eingestellt werden.
1. Kleine Rändelschraube (46) lösen.
2. Maximale Hammeröffnung mit großer Rändelmutter (43) ein-
stellen.
3. Kleine Rändelschraube (46) arretieren.
4. Falz vorfalzen.
5. Kleine Rändelschraube (46) wieder lösen.
6. Bei laufendem Motor die Hammeröffnung mit großer Rändel-
mutter (43) auf die gewünschte Falzdicke einstellen.
7. Kleine Rändelschraube (46) arretieren.
8. Falz schließen.
Geringe Unterschiede in der Falzdicke werden von einem
Kunststoffpuffer ausgeglichen.
46
47
50
49
49 Trägerplatte
50 Hammer unten
Fig. 11401
Einstellarbeiten
9
