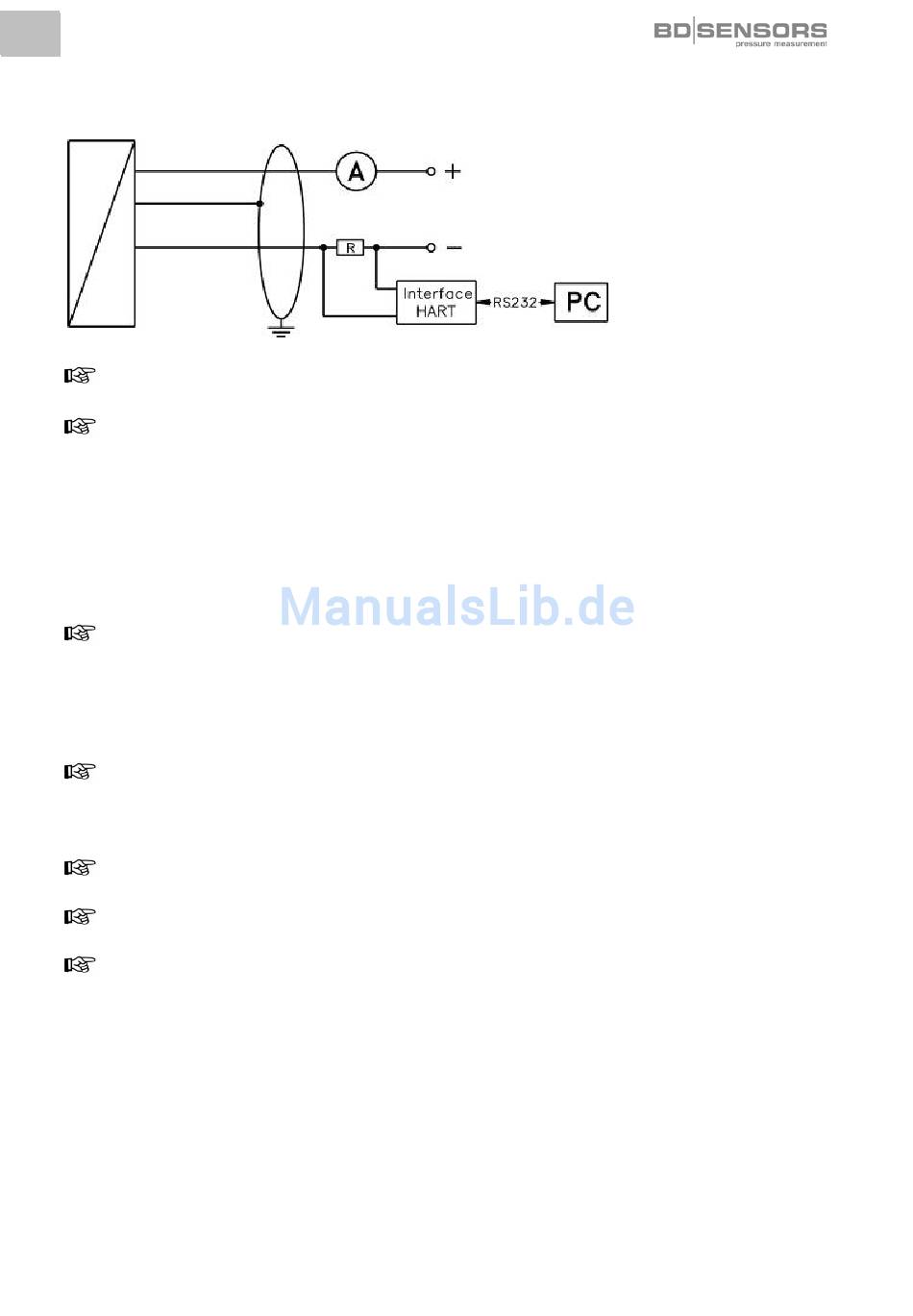

Anschlussschaltbilder:
2-Leiter System (Strom) HART
Versorgung +
p
Versorgung –
I
Bei fester Verlegung des Kabels muss als Mindestbiegeradius der 10-fache
Durchmesser eingehalten werden; bei flexiblem Einsatz der 20-fache Durchmesser.
Um das Gerät mit Anschlussklemmen elektrisch anzuschließen, muss der Deckel
abgeschraubt werden. Besitzt das Gerät ein Anzeige- und Bedienmodul, ist dieses
vorsichtig herauszuziehen. Legen Sie es während der Installation zugentlastet ne-
ben das Gehäuse. Stecken Sie es anschließend vorsichtig wieder hinein und stellen
Sie sicher, dass die Anschlusslitzen weder verdreht noch gequetscht werden. Vor
dem Wiederaufschrauben des Deckels sind O-Ring und Dichtfläche am Gehäuse
auf Beschädigungen zu überprüfen und ggf. auszutauschen! Schrauben Sie an-
schließend den Deckel von Hand auf und vergewissern Sie sich, dass das Feldge-
häuse wieder fest verschlossen ist.
Das eigensichere Kabel ist zur eindeutigen Identifikation mit einem hellblauen
Schrumpfschlauch (über der Kabelisolation) gekennzeichnet. Sollte eine Modifizie-
rung (z. B. Verkürzung) des Kabels unumgänglich sein, wobei die Markierung am
Kabelende verloren geht, so ist die Markierung wiederherzustellen (z. B. erneute
Kennzeichnung mit einem hellblauen Schrumpfschlauch oder durch ein entspre-
chendes Markierungsschild).
Verwenden Sie für die elektrische Verbindung eine geschirmte und verdrillte Mehr-
aderleitung.

8. Erstinbetriebnahme

Vor der Inbetriebnahme ist zu überprüfen, ob das Gerät ordnungsgemäß installiert
wurde und sicherzustellen, dass es keine sichtbaren Mängel aufweist.
Das Gerät darf nur von qualifiziertem und eingewiesenem Personal in Betrieb ge-
nommen werden, welches die Betriebsanleitung gelesen und verstanden hat!
Das Gerät darf nur innerhalb der Spezifikation betrieben werden! (Vergleichen Sie
hierzu die technischen Daten im Datenblatt und der EG-Baumusterprüfbescheini-
gung.)
Das momentan anliegende Ausgangssignal kann mittels eines mA-Messgerätes ohne öff-
nen der Stromschleife überprüft werden. Dazu wird ein mA-Messgerät an die elektrischen
Anschlussklemmen „TEST" und „-" angeschlossen und das anliegende Ausgangssignal
kann gemessen werden.
