Betriebsanleitung
Digitalmanometer DM01
VOR GEBRAUCH SORGFÄLTIG LESEN
AUFBEWAHREN FÜR SPÄTERES NACHSCHLAGEN
ID: BA_DM01_EX_D | Version: 06.2018.0
1. Allgemeine Informationen und sicherheits-
technische Hinweise über diese
Betriebsanleitung
Diese Betriebsanleitung ermöglicht den sicheren und sach-
gemäßen Umgang mit dem Produkt und ist Bestandteil des
Gerätes. Sie ist in unmittelbarer Nähe des Einsatzortes, für
das Personal jederzeit zugänglich, aufzubewahren.
Alle Personen, die mit der Montage, Installation,
Inbetriebnahme, Betrieb, Wartung, Außerbetriebnahme und
Entsorgung des Gerätes beauftragt sind, müssen diese
Betriebsanleitung und insbesondere die sicherheitstechnischen
Hinweise gelesen und verstanden haben.
Folgende Dokumente sind ein wichtiger Teil der
Betriebsanleitung:
- Datenblatt
- Baumusterprüfbescheinigung
Spezifische Daten zu den einzelnen Produkten entnehmen Sie
dem entsprechenden Datenblatt!
Laden Sie dies unter www.bdsensors.de herunter oder fordern
Sie es an: info@bdsensors.de Tel.: +49 (0) 92 35 98 11 0
Die Ex-Versionen unserer Produkte sind Varianten der
Standardprodukte.
Zusätzlich sind die geltenden Unfallverhütungsvorschriften,
Sicherheitsbestimmungen sowie landesspezifische Installations-
standards und die anerkannten Regeln der Technik einzuhalten.
Beachten Sie für die Installation, Wartung und Reinigung des
Gerätes unbedingt die einschlägigen, den Explosionsschutz
behandelnden Verordnungen und Bestimmungen (VDE 0160,
VDE 0165 bzw. EN 60079-14) sowie die UVV. Die Konstruktion
erfolgte unter Anwendung folgender Normen:
EN 60079-0:2012+A 11 :2013
EN 60079-11 :2012
1.1 Verwendete Symbole
- Art und Quelle der Gefahr
- Maßnahmen zur Vermeidung der
Gefahr
Warnwort
Warnwort Bedeutung
- Unmittelbar drohende Gefahr!
- Bei Nichtbeachtung folgt Tod
oder schwere Verletzung.
GEFAHR
- Möglicherweise drohende Gefahr!
- Bei Nichtbeachtung kann Tod oder
schwere Verletzung folgen.
WARNUNG
- Gefährliche Situation!
- Bei Nichtbeachtung kann gering-
fügige oder mäßige Verletzung
VORSICHT
folgen.
HINWEIS – Macht auf eine möglicherweise gefährliche
Situation aufmerksam, die bei Nichtbeachtung Sachschäden
zur Folge haben kann.
 Voraussetzung einer Handlung
1.2 Qualifikation des Personals
Qualifizierte Personen sind Personen, die mit der
Montage, Installation, Inbetriebnahme, Betrieb, Wartung,
Außerbetriebnahme und Entsorgung des Produktes vertraut
sind und über, für ihre Tätigkeit entsprechende Qualifikation
verfügen.
Dazu zählen Personen, die mindestens eine der drei
folgenden Voraussetzungen erfüllen:
Ihnen sind die Sicherheitskonzepte der Mess- und
-
Automatisierungstechnik bekannt und sie sind als
Projektpersonal damit vertraut.
Sie sind Bedienpersonal der Mess- und
-
Automatisierungsanlagen und sind im Umgang mit
den Anlagen unterwiesen. Sie sind mit der
Bedienung der in dieser Dokumentation
beschriebenen Geräte und Technologien vertraut.
Sie sind Inbetriebnehmer oder für den Service
-
eingesetzt und haben eine Ausbildung absolviert, die
Sie zur Reparatur der Anlage befähigt. Außerdem
haben sie die Berechtigung, Stromkreise und Geräte
gemäß den Normen der Sicherheitstechnik in Betrieb
zu nehmen, zu erden und zu kennzeichnen.
Alle Arbeiten mit diesem Produkt sind von diesen
qualifizierten Personen auszuführen!
1.3 Bestimmungsgemäße Verwendung

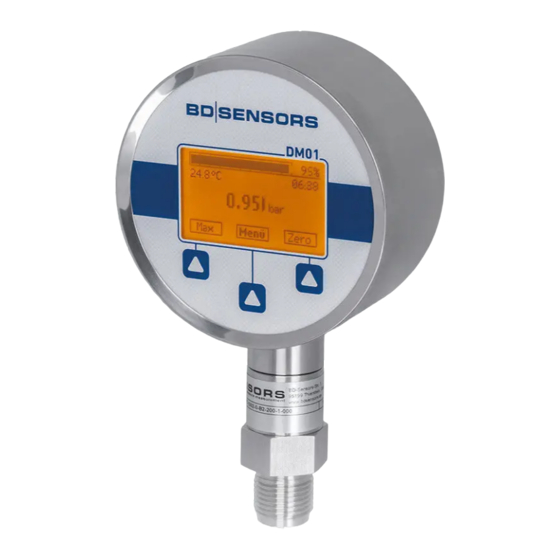

Das batteriebetriebene Digitalmanometer wurde für hohe
Ansprüche im Bereich der Kalibrier- und Prüftechnik konzipiert.
Es kann einfach und schnell vor Ort eingesetzt werden.
Diese Bedienungsanleitung ist für Geräte mit Ex-Zulassung und
einen Einsatz in Ex-Bereichen vorgesehen. Ein Gerät besitzt
eine Ex-Zulassung, wenn dies in der Bestellung angegeben und
in unserer Auftragsbestätigung bestätigt wurde. Außerdem
beinhaltet das Typenschild ein -Zeichen.
Eine Überprüfung, ob das Gerät für den gewählten Einsatz
geeignet ist, muss vom Anwender durchgeführt werden. Im
Zweifelsfall setzen Sie sich mit unserem Vertrieb in Verbindung
(info@bdsensors.de | Telefon: +49 (0) 92 35 98 11 0).
Für eine fehlerhafte Auswahl und deren Folgen übernimmt
BD|SENSORS keine Haftung!
Als Messmedien kommen Gase oder Flüssigkeiten in Frage, die
mit den im Datenblatt beschriebenen medienberührten
Werkstoffen kompatibel sind. Zudem ist für den Einsatzfall
sicherzustellen, dass das Medium mit den medienberührten
Teilen verträglich ist.
Die im aktuellen Datenblatt aufgeführten technischen Daten
sind verbindlich und müssen unbedingt eingehalten werden.
Sollte Ihnen das Datenblatt nicht vorliegen, fordern Sie es bitte
an oder laden Sie es auf unserer Homepage herunter.
http://www.bdsensors.de
Gefahr durch falsche Verwendung
- Zur Vermeidung von Unfällen
verwenden Sie das Gerät nur gemäß
der bestimmungsgemäßen
WARNUNG
Verwendung.
1.4 Haftungs- und Gewährleistungsbeschränkung
Nichtbeachtung der Anleitungen und technischen Vorschriften,
unsachgemäße und nicht bestimmungsgemäße Verwendung,
Veränderung oder Beschädigung des Gerätes führen zu Verlust
der Gewährleistungs- und Haftungsansprüche.
1.5 Sichere Handhabung
HINWEIS - Behandeln Sie das Gerät sowohl im verpackten
als auch im unverpackten Zustand vorsichtig!
HINWEIS - Am Gerät dürfen keine Veränderungen oder
Umbauten vorgenommen werden.
HINWEIS - Gerät nicht werfen und nicht fallen lassen!
HINWEIS - Übermäßige Staubablagerungen (über 5 mm) und
das völlige Einschütten in Staub sind zu verhindern!
Das Gerät entspricht dem Stand der Technik und
HINWEIS -
ist betriebssicher. Von dem Gerät können Restgefahren
ausgehen, wenn es unsachgemäß eingesetzt oder bedient wird.
1.6 Sicherheitstechnische Höchstwerte
EU-Baumusterprüfbescheinigung: IBExU12ATEX 1108 X
Gerätebezeichnung: AX16-DM01
Kennzeichnung:
Standardvariante für Zone 1: II 2G Ex ia IIC/IIB T4 Gb
Mit leitfähiger Frontfolie für Zone 0: II 1G Ex ia IIC/IIB T4 Ga
Umgebungstemperaturbereich:
Anzeigebaugruppe: -10 ... 55 °C
Messumformer: -20 ... 70 °C (bei 1G bis +60 °C)
Hilfsenergie: 3x 1,5 V / AA: DURACELL Plus Power Batterie
1.7 Lieferumfang
Überprüfen Sie, dass alle aufgelisteten Teile im Lieferumfang
unbeschadet enthalten sind und entsprechend Ihrer Bestellung
geliefert wurden:
- Digitalmanometer (Anzeige / Drucksensormodul)
- diese Betriebsanleitung
- Zubehör (optional)
1.8 UL - Zulassung (für Geräte mit UL-Kennzeichnung)
Die UL-Zulassung erfolgte unter Anwendung der US-
amerikanischen Normen, welche auch mit den anwendbaren
kanadischen Normen zur Sicherheit übereinstimmen.
2. Produktidentifikation
Zur Identifikation des Gerätes dient das Typenschild mit
Bestellcode. Die wichtigsten Daten können diesem entnommen
werden.
Typenschild der Anzeige
Typenschild des Drucksensor-Moduls
Abb. 1 Typenschild
HINWEIS - Die Typenschilder dürfen nicht entfernt werden!
3. Montage
3.1 Montage- und Sicherheitshinweise
Lebensgefahr durch Explosion,
davonfliegende Teile, austretendes
Medium
-
Montieren Sie das Gerät (Druck-
Sensor-Modul) immer im drucklosen
Zustand und getrennt von der Anzeige!
- Während Explosionsgefahr besteht,
GEFAHR
darf das Gerät nicht montieren oder
(z.B. zum Batteriewechsel) geöffnet
werden. Des Weiteren ist keine
Kommunikation sowie Anschluss der
Verbindungskabel erlaubt.
-
Das Gerät darf nur von qualifiziertem
Fachpersonal installiert werden, das
die Betriebsanleitung gelesen und
verstanden hat!
-
Verwenden Sie die Anzeige nicht zum
WARNUNG
Festziehen oder Lösen der
mechanischen Verbindung des
Drucksensor-Moduls!
HINWEIS - Der Betrieb des Anzeigegeräts AX16-DM01 mit
der Baumusterprüfbescheinigung IBExU12 ATEX 1108 X ist nur
in Kombination mit dem zugehörigen Druckmessumformer mit
der Baumusterprüfbescheinigung IBExU10 ATEX 1026 U
erlaubt!
HINWEIS - Sollten beide Geräte nicht in der vorgesehenen
Kombination (Anzeigegerät AX16-DM01 / Druckmessumformer
nach IBExU10 ATEX 1026 U) verwendet worden sein, so ist das
Gesamtsystem sofort außer Betrieb zu setzen, da potentiell eine
Beschädigung an einem oder beiden Geräten eingetreten sein
kann. Bei nicht bestimmungsgemäßem Gebrauch verliert das
Gerät, bzw. der Druckmessumformer seine Ex-Zulassung!
HINWEIS -
Behandeln Sie eine ungeschützte Membrane
äußerst vorsichtig; diese kann sehr leicht beschädigt werden.
HINWEIS -
Entfernen Sie Verpackung und ggf. Schutzkappe
des Gerätes erst kurz vor der Montage, um eine Beschädigung
der Membrane auszuschließen! Die mitgelieferte Schutzkappe
ist aufzubewahren!
HINWEIS -
Nach der Demontage ist diese Schutzkappe
wieder über der Membrane anzubringen!
HINWEIS -
Wenden Sie zum Einbau der Geräte keine Gewalt
an, um Schäden am Gerät und der Anlage zu verhindern!
HINWEIS -
Beachten Sie, dass durch die Montage keine
unzulässig hohen mechanischen Spannungen am
Druckanschluss auftreten, da diese zu einer Verschiebung der
Kennlinie, oder zur Beschädigung führen könnten!
HINWEIS -
Ordnen Sie bei hydraulischen Systemen das
Gerät so an, dass der Druckanschluss nach oben zeigt
(Entlüftung)!
HINWEIS -
Sehen Sie beim Einsatz in Dampfleitungen eine
Kühlstrecke vor!
HINWEIS -
Wird das Gerät mit dem Druckanschluss nach
oben eingebaut, ist sicherzustellen, dass keine Flüssigkeit am
Gehäuse abläuft. Dadurch kann Feuchtigkeit und Schmutz den
Relativbezug im Gehäuse blockieren und zu Fehlfunktionen
führen. Staub und Schmutz sind bei Bedarf vom Rand der
Verschraubung des elektrischen Anschlusses zu entfernen.
HINWEIS - Die angegebenen Anzugsmomente dürfen nicht
überschritten werden!
HINWEISE
- zur Montage im Freien und in feuchter
Umgebung:
- Gerät nach der Montage sofort elektrisch anschließen oder
den Feuchtigkeitseintritt z.B. durch eine passende
Schutzkappe verhindern. (Die im Datenblatt angegebene
Schutzart gilt für das angeschlossene Gerät.)
- Montagelage so wählen, dass ein Ablaufen von Spritz- und
Kondenswasser ermöglicht. Stehende Flüssigkeit an
Dichtflächen ist auszuschließen!
- Montieren Sie das Gerät so, dass es vor direkter
Sonneneinstrahlung geschützt ist. Direkte Sonnenbestrahlung
führt im ungünstigsten Fall zum Überschreiten der zulässigen
Betriebstemperatur.
- Ein Gerät mit Relativbezug im Gehäuse (kleine Bohrung
neben dem elektrischen Anschluss) ist so zu montieren, dass
der für die Messung erforderliche Relativbezug vor Schmutz
und Feuchtigkeit geschützt ist. Wird der Messumformer einer
Flüssigkeitsbeaufschlagung ausgesetzt, wird der Relativbezug
blockiert und der Luftdruckausgleich verhindert. Eine genaue
Messung in diesem Zustand ist nicht möglich und kann zu
Schäden am Messumformer führen.
3.2 Bedingungen für Sauerstoff-Anwendungen
Lebensgefahr durch Explosion
- bei unsachgemäßer Verwendung
GEFAHR
Vergewissern Sie sich, dass Ihr Gerät für Sauerstoff-
Anwendungen bestellt und entsprechend geliefert wurde. (siehe
Typenschild - Bestellcode endet mit den Ziffern "007")
Gerät unmittelbar vor der Montage auspacken!
Hautkontakt beim Entpacken und bei der Installation ist zu
vermeiden damit keine Fettrückstände am Gerät verbleiben!
Tragen Sie Schutzhandschuhe!
Die gesamte Anlage muss den Anforderungen der BAM
(DIN 19247) entsprechen!
Für Sauerstoffanwendungen > 25 bar werden Messumformer in
Ausführungen ohne Dichtung empfohlen.
Messumformer mit Dichtringen aus FKM (Vi 567):
zulässigen Höchstwerte: 25 bar / 150° C (BAM-Zulassung).
3.3 Montageschritte für Anschlüsse nach DIN 3852
HINWEIS -
Verwenden Sie kein zusätzliches Dichtmaterial
wie Werg, Hanf oder Teflonband!
 Der O-Ring sitzt unbeschadet in der vorgesehenen Nut.

Die Dichtfläche des aufzunehmenden Teils besitzt eine
einwandfreie Oberfläche. (R 3,2)
Z
1 Schrauben Sie das Gerät mit der Hand in das
Aufnahmegewinde.
2 Geräte mit einem Kordelring:
nur von Hand fest einschrauben
3 Geräte mit einer Schlüsselfläche müssen mit einem
passenden Gabelschlüssel festgezogen werden.
G1/4": ca. 5 Nm; G1/2": ca. 10 Nm;
G3/4": ca. 15 Nm; G1": ca. 20 Nm
3.4 Montageschritte für Anschlüsse nach EN 837
 Eine geeignete Dichtung, entsprechend dem Messstoff
und dem zu messenden Druck ist vorhanden. (z. B. eine
Kupferdichtung)
 Die Dichtfläche des aufzunehmenden Teils besitzt eine
einwandfreie Oberfläche. (R 6,3)
Z
1 Schrauben Sie das Gerät mit der Hand in das
Aufnahmegewinde.
2 Ziehen Sie ihn anschließend mit dem Gabelschlüssel fest:
G1/4": ca. 20 Nm; G1/2": ca. 50 Nm
3.5 Montageschritte für NPT-Anschlüsse
 Geeignetes medienverträgliches Dichtmittel z. B. PTFE-
Band ist vorhanden.
1 Schrauben Sie das Gerät mit der Hand in das
Aufnahmegewinde
2 Ziehen Sie ihn anschließend mit dem Gabelschlüssel fest:
1/4" NPT: ca. 30 Nm; 1/2" NPT: ca. 70 Nm
3.6 Montageschritte für Innengewinde M20x1,5 und
9/16" UNF (bei DM01-500 HD)
Verletzungsgefahr
-
durch falsche Montage
-
WARNUNG Verwenden Sie keine Dichtung!
HINWEIS – Das Hochdruckrohr dichtet metallisch in der Fase
am Druckanschluss ab. (Dichtkonus 60°)
1 Schrauben Sie Ihre Hochdruckverschraubung in das
Innengewinde am Druckmessumformer.
2 Ziehen Sie diese anschließend mit dem Gabelschlüssel
fest. Der erforderliche Anzugsmoment richtet sich nach den
Herstellervorgaben, für das von Ihnen verwendete Hoch-
druckrohr. (zul. Anzugsmoment für Druckmessumformer
max. 120 Nm)
4. Verbindung Anzeige mit Drucksensormodul
Verdreh-
sicherung
Drucksensor-
modul
Anzeige
Abb. 2 Verdrehsicherung
Verbinden Sie Anzeige mit Drucksensormodul wie folgt:
- Führen Sie vorsichtig die Anzeige mit dem Drucksensormodul
zusammen.
- Drücken Sie die Anzeige handfest auf das Drucksensormodul
bis diese einrastet.
HINWEIS - Stellen Sie, vor dem Trennen von Anzeige und
Drucksensormodul sicher, dass das Gerät ausgeschaltet ist.
HINWEIS - Während der Datenlogger aktiv ist, dürfen Anzeige
und Drucksensormodul nicht getrennt werden!
5. Stromversorgung / Batteriewechsel
Lebensgefahr durch Explosion
- Während Explosionsgefahr besteht,
darf das Gerät nicht (z.B. zum
GEFAHR
Batteriewechsel) geöffnet werden.
Vor der Erstinbetriebnahme ist die Isolierfolie im Batteriefach zu
entnehmen. Führen Sie diesbezüglich die Schritte 1 – 3 und 5
durch.
Sobald im Display die Anzeige "Batterie" dargestellt wird, ist ein
Batteriewechsel erforderlich. Führen Sie diesbezüglich die
Schritte 1, 2, 4, und 5 durch:
1 Schrauben Sie drei Befestigungsschrauben mit einem
geeigneten Schraubendreher heraus.
2 Nehmen Sie den Batteriefachdeckel ab.
3 Entnehmen Sie vor der Erstinbetriebnahme die Isolierfolie.
4 Wechseln Sie die Batterien (3 x 1,5 V AA) aus.
V
5 erschließen Sie anschließend das Gerät wieder
ordnungsgemäß.
HINWEIS - Bei falscher Anwendung können die Batterien
auslaufen und somit das Digitalmanometer beschädigen!
- Verwenden Sie ausschließlich folgende Batterien,
HINWEIS
die eine Ex- sowie UL-Zulassung besitzen:
1,5 V / AA DURACELL Plus Power Batterie
HINWEIS - Kombinieren Sie deshalb niemals Batterien
unterschiedlicher Typen oder gebrauchte und neue Batterien!
HINWEIS - Setzen Sie die Batterien immer entsprechend der
angegebenen Polung in das dafür vorgesehene Batteriefach ein.
HINWEIS - Versuchen Sie nicht, die Batterien aufzuladen, sie
zu zerlegen oder kurzzuschließen!
HINWEIS - Vermeiden Sie den Kontakt mit Hitze und offenen
Flammen!
Batteriefach
Befestigungsschrauben
Batterien
Schutzverschraubung
Verbindungskabel
Schnittstelle
Batteriefachdeckel
Isolationsfolie
Abb. 3 Batteriefach und Kommunikationsschnittstelle
6. Erstinbetriebnahme
Lebensgefahr durch Explosion
-
Betreiben Sie das Gerät nur innerhalb
der Spezifikation! (gemäß Datenblatt
und Baumusterprüfbescheinigung)
-
Während Explosionsgefahr besteht,
darf das Gerät nicht montieren oder
GEFAHR
(z.B. zum Batteriewechsel) geöffnet
werden. Des Weiteren ist keine
Kommunikation sowie Anschluss der
Verbindungskabel erlaubt.
 Gerät ist ordnungsgemäß installiert
 Gerät weist keine sichtbaren Mängel auf
 Die Isolationsfolie wurde aus dem Batteriefach entnommen
6.1 Datenlogger
Das batteriebetriebene Digitalmanometer verfügt über einen
integrierten Datenlogger. Die im Gerät abgespeicherten
Messwerte können über die Kommunikationsschnittstelle mittels
BD|DAQ Software (im Lieferumfang optional enthalten)
ausgelesen werden. Eine kostenlose BD|DAQ Software ist über
Homepage https://www.bdsensors.de erhältlich.
6.2 PC-Verbindung
Verbinden Sie Digitalmanometer mit einem Computer wie folgt:
- Drehen Sie die Schutzverschraubung der
Kommunikationsschnittstelle mit einem geeigneten
Schlitzschraubenzieher heraus.
- Stecken Sie den Klinkenstecker des Verbinduskabels (im
Lieferumfang erhalten) in die Schnittstellenbuchse des
Digitalmanometers hinein. Verbinden Sie den USB-Stecker
mit einem freien USB-Anschluss am Computer.
- Installieren Sie COM-Treiber und Datenlogger-Software
BD|DAQ.
- Bauen Sie, nach der Benutzung, die Verbindung ab und
setzen Sie die Schutzverschraubung wieder ordnungsgemäß
ein.
7. Bedienung
7.1 Bedien- und Anzeigeelemente (Display)
Timer / Batterie / Log
Bargraph / %
Temperatur
Zero
Datenlogger
Linke Taste Menü - Taste Rechte Taste
Abb. 4 Anzeige und Bedienfolie
Die Anzeige des Messwertes sowie das Konfigurieren der
einzelnen Parameter erfolgt menügesteuert über ein
graphikfähiges LC-Display. Die einzelnen Funktionen lassen
sich anhand von drei frontseitig angeordneten Drucktasten
einstellen.
Das Menüsystem ist in sich geschlossen, dadurch kann man
sowohl vorwärts als auch rückwärts durch die einzelnen
Einstellungsmenüs "blättern", um zu dem gewünschten
Einstellungspunkt zu gelangen.
Komm. -
Uhrzeit
Druck
