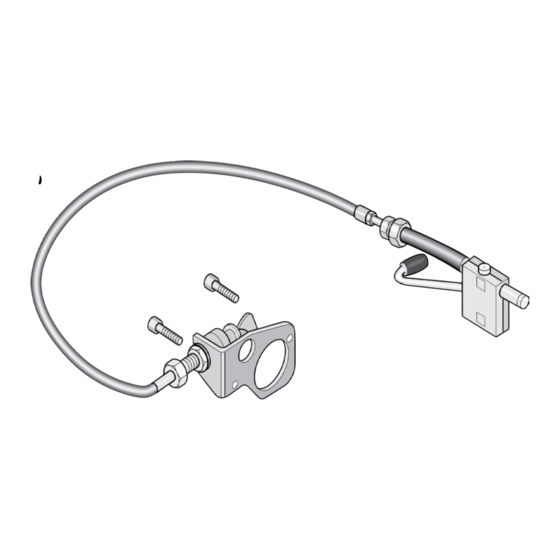

Rockinger ROE 70962 Montage- Und Betriebsanleitung
Aufrüstsatz mechanische fernbedienung
Quicklinks
ROE 70962
Aufrüstsatz mechanische
Fernbedienung
Upgrade kit mechanical
remote control
Kit d'équipement commande
à distance mécanique
Kit complementare meccanico
l'apertura del gancio a distanza
Montage- und Betriebsanleitung
Installation and operating instructions
Instructions de montage et d'utilisation
Istruzioni per il montaggio e la manutenzione
Member of JOST-World
DE
EN
FR
IT
Verwandte Anleitungen für Rockinger ROE 70962
Inhaltszusammenfassung für Rockinger ROE 70962
- Seite 1 Montage- und Betriebsanleitung Installation and operating instructions Instructions de montage et d’utilisation Istruzioni per il montaggio e la manutenzione Member of JOST-World ROE 70962 Aufrüstsatz mechanische Fernbedienung Upgrade kit mechanical remote control Kit d’équipement commande à distance mécanique Kit complementare meccanico...
- Seite 3 Inhaltsverzeichnis ROE 70962 ROE 70962 Sicherheitshinweis mechanische Fernbedienung für Modellreihen bis technischem Stand C 1. Montage 5 – 10 bis technischem Stand 0 Vor der Montage G 3, G 4, G 5, G 6, G 61, G 65 530, RO...
- Seite 4 Regeln für mechanische Einrich- tungen erfolgen. heitshinweise aufgeführt, die direkt mit der Tätigkeit verbunden sind. x Es dürfen nur original ROCKINGER-Bauteile verwendet werden. Sicherheitshinweise Bedienung x Hinweise des Fahrzeugherstellers und deren Aufbaurichtlinien sind zu beachten, z. B. Befestigungsart, Freiräume u.s.w.
- Seite 5 ROE 70962 1. Montage ROE 70962 ROE 70962 Länge A-B: 2030 mm Nach- schmierung Getriebe- gehäuse Belastung max. 20 kg Abb. 1 ROCKINGER Member of JOST-World...
-
Seite 6: Vor Der Montage
1. Montage ROE 70962 Vor der Montage Hinweis: Beim Einbau der Kupplung müssen die einschlägigen Bestimmungen beachtet werden (UVV „Fahrzeuge“, BGV D 29, KBA- Merkblatt). Die Aufrüstung darf nur eine autorisierte Fachwerkstatt vornehmen. Der Freiraum muss so groß sein, dass sich der Kupplungs kopf axial e 25 h verdrehen kann. - Seite 7 1. Montage ROE 70962 ROE 70962 Montage x Bowdenschub durch die evtl. vorhandene Rahmen bohrung stecken. Sperrgehäuse x Die Betätigungseinheit mittels zwei Schrauben M 6 und selbst- sichernden Muttern an den dafür vorgesehenen Bohrungen 2 mm Spiel bei (s. Lochbild) am Fahrzeug befestigen (auf entsprechenden geschlossener Frei raum achten, s.
- Seite 8 1. Montage ROE 70962 Montage bei Modellreihe RO (technischer Stand 0) (technischer Stand: letzte Stelle der Artikelnummer siehe Typenschild) 36,5 x 2 Distanzscheiben (E, je 2 mm) auf die Handhebel achse (H) schieben (nur links, dem Handhebel gegen über), siehe Abb. 3 x Kupplung geschlossen: Mitnehmer (M) aufstecken (Winkel ca.
- Seite 9 1. Montage ROE 70962 ROE 70962 Montage bei Modellreihen 400, RO 430, RO 460, (ab technischem Stand 1 bis 2) 36,5 530 und RO (technischer Stand C) x 1 Distanzscheibe (E, 2 mm) auf die Handhebel achse (H) schieben (nur links, dem Handhebel gegen über), s. Abb. 4 x Kupplung geschlossen: Mitnehmer (M) aufstecken (Winkel ca.
- Seite 10 1. Montage ROE 70962 Montage bei Modellreihe RO (ab technischem Stand 3); 530 und RO (ab technischem Stand 0) 2 mm Spiel bei geschlossener x Kupplung geschlossen: Mitnehmer (M) aufstecken Kupplung (Winkel ca. 30h, s. Abb. 2/5) Mitnehmer (M) auf Handhebelachse so aufstecken, dass die Bohrung genau mit der Nut der Handhebelachse in Überdeckung ist...
-
Seite 11: Weitere Montage
2. Weitere Montage ROE 70962 ROE 70962 Weitere Montage für alle Modellreihen x Bowdenschub (B) in die Nut der Befestigungsplatte (P) schieben (Abb. 2/5) x Sechskantmutter (A) auf Anlage der Befesti gungs platte (P) schrauben und leicht anziehen x Bowdenschub auf Leichtgängigkeit prüfen, evtl. Schwer gän gig keit... - Seite 12 ROCKINGER Member of JOST-World...
- Seite 13 JOST-Werke · Siemensstr. 2, D-63263 Neu-Isenburg · Telefon +49 (0) 61 02 2 95 - 0 · Fax +49 (0) 61 02 2 95 -298 · www.jost-world.com MUB 016011 M11 (REV- -) 08-2015 (PG)
