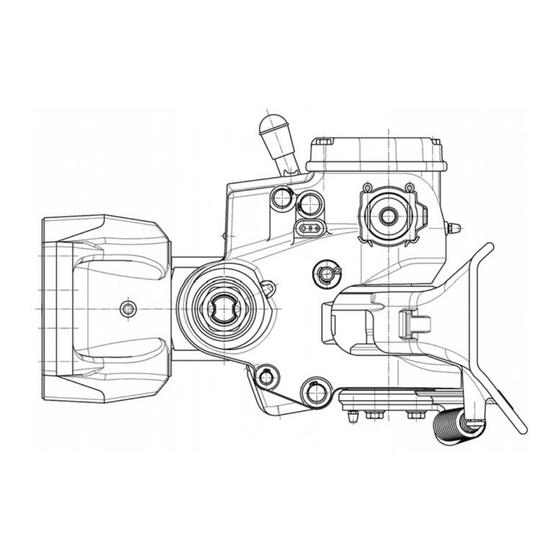

Montage- und Betriebsanleitung
Installation and operating instructions
Instructions de montage et d'utilisation
Member of JOST-World
5 5
6 6
E E
5 5
6 6
E E
5 5
6 6
1 1
E E
5 5
6 6
1 1
E E
manuals search engine
D
GB
F
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Rockinger RO 56E Serie
Inhaltszusammenfassung für Rockinger RO 56E Serie
- Seite 1 Montage- und Betriebsanleitung Installation and operating instructions Instructions de montage et d’utilisation Member of JOST-World Modellreihe Series Type Downloaded from www.Manualslib.com manuals search engine...
-
Seite 2: Bedienung
1.1 Vor dem Einbau e1i94/20i1630-00 / e1i94/20i1631-00 1.2 Einbau der Kupplung Nur in Verbindung mit: – 50 mm ROCKINGER Zugöse ROi57005 Klasse D (EG) – oder in den Werten und Abmessungen baugleiche Zugösen 2. Bedienung 6 – 7 2.1 Anhängekupplung 2.1.1 Ankuppeln... -
Seite 3: Vor Dem Einbau
ROi561E wird eine verstärkte Traverse mit einem Lochbild G 6 160 x100 (siehe Abb. 2) mit 4 x l 21 Bohrungen benötigt Traversenstärken nach Vorgabe des LKW-Herstellers Abb. 1 561 E Abb. 2 ROCKINGER ROCKINGER Member of JOST-World Member of JOST-World Downloaded from www.Manualslib.com... -
Seite 4: Einbau Der Kupplung Ro
Flanschsicherungsmuttern M 20 x1,5 -10 verwenden Anzugsdrehmoment 570 + 20 Nm Die Montage am Fahrzeug ist dokumentationspflichtig (siehe Kapitel Überprüfung) Achtung: Der Schaftbereich der Befestigungsschraube muss mindestens 6 mm in die Traverse hineinragen! Abb. 3 ROCKINGER Member of JOST-World Downloaded from www.Manualslib.com manuals search engine... -
Seite 5: Anhängekupplung
Vorderachse des Gelenkdeichselanhängers entbremsen x Zugfahrzeug langsam zurücksetzen Bei Verspannung zwischen Zugfahrzeug und Anhänger den Einkuppelvorgang durch „Ruckeln“ oder mit der Luftfederung unterstützen. Abb. 4 geschlossen x Versorgungsleitungen vom Anhänger anschliessen ROCKINGER Member of JOST-World Downloaded from www.Manualslib.com manuals search engine... -
Seite 6: Abkuppeln
Bei Verspannung zwischen Zugfahrzeug und Anhänger den Abkup- pelvorgang durch "Ruckeln" oder mit der Luftfederung unterstützen. x Zug trennen. Abb. 5 Beim Herausfahren der Zugöse aus der Kupplung schliesst die Kupplung automatisch ROCKINGER Member of JOST-World Downloaded from www.Manualslib.com manuals search engine... - Seite 7 Kupplungsbolzen auszu- tauschen x Kupplungsbolzen Höhenspiel max. 3 mm x Innendurchmesser der unteren Buchse darf l 47,1 mm nicht überschreiten x Der Durchgang nach unten muss frei sein. ROCKINGER Member of JOST-World Downloaded from www.Manualslib.com manuals search engine...
- Seite 8 T T e e c c h h n n i i s s c c h h e e D D a a t t e e n n 56 E Abb. 6 ROCKINGER Member of JOST-World Downloaded from www.Manualslib.com...
- Seite 9 T T e e c c h h n n i i s s c c h h e e D D a a t t e e n n 561 E Abb. 7 ROCKINGER Member of JOST-World Downloaded from www.Manualslib.com...
- Seite 10 A A u u f f r r ü ü s s t t s s a a t t z z Fernanzeige Artikel-Nr. Fernanzeige mit Elektronik ROE 71546 Display in der Fahrerkabine Verlängerungskabel 15 m Sensor 2-fach ROCKINGER Member of JOST-World Downloaded from www.Manualslib.com manuals search engine...
- Seite 11 Werkstatt-Stempel Erstmontage Einbau-km + 1000 km Einbau-km + 15.000 km Einbau-km + 60.000 km Einbau-km + 120.000 km Einbau-km + 180.000 km Einbau-km + 240.000 km Einbau-km + 300.000 km ROCKINGER Member of JOST-World Downloaded from www.Manualslib.com manuals search engine...
- Seite 12 JOST-Werke · Siemensstr. 2, D-63263 Neu-Isenburg · Telefon +49 (0) 61 02 2 95 - 0 · Fax +49 (0) 61 02 2 95 -298 · www.jost-world.com ZDE 199 88243-0-01 · 01/2007 Downloaded from www.Manualslib.com manuals search engine...
