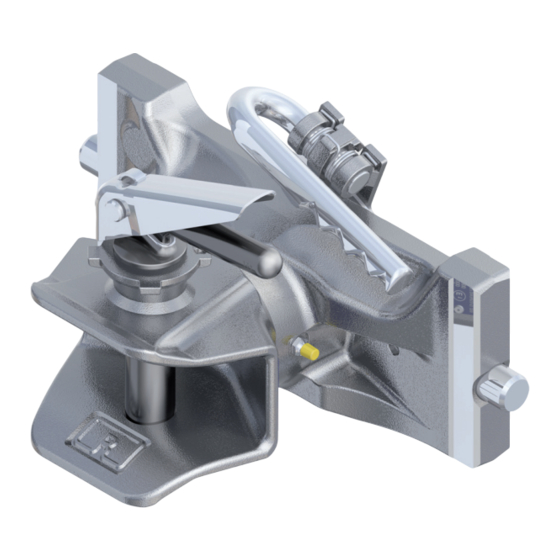

Rockinger RO 810 D Montage- Und Betriebsanleitung
Manuelle anhängekupplung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Rockinger RO 810 D
Inhaltszusammenfassung für Rockinger RO 810 D
- Seite 1 RO 810 D Manuelle Anhängekupplung Montage- und Betriebsanleitung...
-
Seite 2: Inhaltsverzeichnis
Bedienung ......8. Einhandstecker ....2.4. Wartung ......3. Montage ......3.1. Kupplung einbauen ... 4. Bedienung ......4.1. Einkuppeln ......4.2. Auskuppeln ......5. Wartung & Pflege ....5.1. Kupplung reinigen und schmieren ......ROCKINGER Member of JOST Agriculture... -
Seite 3: Allgemeines
DIN 11043 (40 mm) DIN 74054 / ISO 8755 (40 mm) hINwEIS! DIN 74053 / ISO 1102 (50 mm) Enthält zusätzliche wichtige Informationen. DIN 9678 / ISO 5692-1 (50 mm) Technische Änderungen vorbehalten! ROCKINGER Member of JOST Agriculture... -
Seite 4: Sicherheitshinweise
Anhängekupplung dokumentiert erfolgen. werden. – Hinweise des Fahrzeugherstellers und deren Aufbaurichtlinien sind zu beachten, Nur rOcKINGEr-Bauteile verwenden! Verän- z.B. Befestigungsart, Freiräume u.s.w. derungen jeglicher art schließen Gewährleis- – Alle Verschraubungen mit den vorge- tungsansprüche aus und führen zum Erlö-... -
Seite 5: Bedienung
Verriegelung prüfen. Nur mit verriegel- tem und gesichertem Verschluss fahren, auch bei Fahrten ohne Anhänger 2.4. Sicherheitshinweise Wartung – Bei den Wartungsarbeiten nur die vorge- gebenen Schmiermittel verwenden – Die Wartungsarbeiten dürfen nur von ROCKINGER Member of JOST Agriculture... -
Seite 6: Montage
Handgriff wieder nach rechts drehen, um das Einrasten zu unterstützen [1] A Durchrutschsperre Handgriff in der gewünschten Position B Anhängebock loslassen: C Führungsbahnen - Arretierbolzen bewegen sich wieder D Handgriff nach aussen E Arretierbolzen ROCKINGER Member of JOST Agriculture... - Seite 7 – Der Handgriff [2A] darf sich in gesicherter Stellung nur ca. 4 mm nach links drücken lassen achTUNG BESchÄDIGUNGSGEFahr Höhenverstellung nicht mit Hilfsmitteln bedienen und schlagartige Beanspru- chung der Kurbelscheibe vermeiden [2] A Handgriff ROCKINGER Member of JOST Agriculture...
-
Seite 8: Bedienung
Kupplung durch Einstecken des Einhand- steckers schließen [3] A Einhandstecker Einhandstecker gegen unbeabsichtigtes B Kuppelhöhe = Mitte Fangmaul Herausspringen sichern achTUNG! Nach jedem Einkuppelvorgang ist unbedingt der vorschriftsmäßige Einkuppelzustand an der Kupplung zu überprüfen. ROCKINGER Member of JOST Agriculture... -
Seite 9: Auskuppeln
Anhänger den Auskuppelvorgang durch „Ru- ckeln“ oder mit der Luftfederung unterstützen. Zug trennen Einhandstecker einstecken und gegen [4] A Einhandstecker unbeabsichtigtes Herausspringen sichern hINwEIS Beim Betrieb ohne Anhänger die Kupplung zum Schutz vor Verschmutzung geschlossen halten. ROCKINGER Member of JOST Agriculture... -
Seite 10: Wartung & Pflege
Waschgeräten Einhandstecker [5D] und Zugösenauflage mit EP 3 nachfetten Nach allen Reparaturen an der Kupplung: Altes Fett entfernen Anschließend wieder mit EP 3 Fett schmieren [5] A Zugösenauflage B Zugöse C Schmiernippel D Einhandstecker ROCKINGER Member of JOST Agriculture... -
Seite 11: Verschleißgrenzen
6. Verschleißgrenzen ROë810D 200-270/310-390 6.1. Einhandstecker û Abnutzung im Bereich des Durchmessers des Einhandstecker-Bolzens [6A] mit- tels ROCKINGER-Prüflehre [6B] (Art.- Nr. ROE57026) ermitteln achTUNG! Der Durchmesser des Bolzens darf 28 mm nicht unterschreiten, andernfalls ist der Ein- handstecker auszutauschen. -
Seite 12: Körperbohrung
Körperbohrung [7A] ermitteln achTUNG! Die abnutzung in Fahrtrichtung im Innenbe- reich der unteren Körperbohrung darf nicht mehr als 35 mm betragen. wird dieser wert überschritten, muss die Anhängekupplung komplett ausgetauscht werden! [7] A Körperbohrung unten ROCKINGER Member of JOST Agriculture... -
Seite 13: Lagerung/Drehgelenk
3 mm achTUNG! Das Spaltmaß am Drehgelenk darf in Fahrt- richtung maximal 3 mm betragen. wird dieser Wert überschritten, muss die Anhän- gekupplung komplett ausgetauscht werden! [8] A Spaltmass zwischen Kupplung und Lagerung/Drehgelenk B Fangmaul ROCKINGER Member of JOST Agriculture... -
Seite 14: Fahrstuhllager
[9] A Verschleiß der Arretierbolzen gebock darf nicht mehr als 1,2 mm betragen. B Verschleiß an der Führung der Anhängekupplung Wird dieser Wert überschritten, muss der C Verschleiß im Bereich der Nut des Anhängebockes anhängebock ausgetauscht werden! ROCKINGER Member of JOST Agriculture... -
Seite 15: Technische Daten
Freie Stützlänge Stützlast D-Wert Kupplung [mm] a/b/c [mm] SW [mm] [kN] RO810D200 199/22/30 RO810D242 241/22/30 RO810D270 270/25/32 RO810D310 309/22/30 97,1 RO810D312* 311/22/30 84,3 RO810D323 322/22/30 97,1 RO810D330 329/25/32 97,1 RO810D336 335/22/30 97,1 RO810D390 389/25/32 98,1 ROCKINGER Member of JOST Agriculture... -
Seite 16: Einhandstecker
ROë810D 200-270/310-390 Einhandstecker Bolzen Ø 31 mm. Es stehen diese 4 Typen [11] zur Verfügung [11] A Einhandstecker ROE66887 B Einhandstecker ROE66984 (mit Kette) C Einhandstecker ROE67075 (345 mm Handgrifflänge) D Einhandstecker ROE67086 (500 mm Handgrifflänge) ROCKINGER Member of JOST Agriculture... - Seite 18 Member of JOST Agriculture ROCKINGER agriculture Gmbh · lauchaer höhe 29, D-99880 waltershausen · Tel. +49 (0) 3622 20 847-0 · www.rockinger-agriculture.de 84L057 09/2023...
