Rockinger RO 283 T2 Montage- Und Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Rockinger RO 283 T2
Inhaltszusammenfassung für Rockinger RO 283 T2

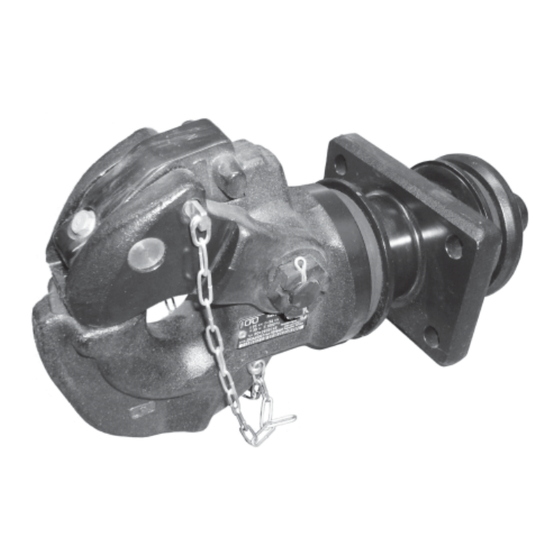

- Seite 1 Montage- und Betriebsanleitung Installation and operating instructions Instructions de montage et d’utilisation Member of JOST-World Modellreihe – Series – Type Hakenkupplung Pintle Hook Hitch Attelage de crochet...
-
Seite 3: Inhaltsverzeichnis
– Ring-Zugösen l 76 mm NATO VG 74059 1.2 Einbau 6 – 7 – Ring-Zugösen nach ECE R 55-01 Klasse L 2 – L4 – ROCKINGER Zugösen ROE 57006, ROE 57294, ROE 57295 2. Bedienung 8 – 10 2.1 Einkuppeln 2.2 Zugöse einlegen... -
Seite 4: Sicherheitshinweise
(z. B. Berufsgenossenschaft für Deutschland). Entsprechende Sicherheits- hinweise in der Betriebsanleitung der Zugmaschine und des Anhängers x Es dürfen nur original ROCKINGER-Bauteile verwendet werden. behalten weiterhin ihre Gültigkeit und sind einzuhalten. x Hinweise des Fahrzeugherstellers und deren Aufbaurichtlinien sind zu Für die Bedienung, Wartung und Montage sind nachfolgend aufgeführte... - Seite 5 2 2 8 8 3 3 Abb. 1 01 Abschlusskappe 2a Befestigungsschraube 2b Abstandsbuchse (2x) 2c Sicherungsschraube 03 Sechskantschraube 04 Federkappe 05 Gummifeder 06 Federkappe 07 Lager 08 Federkappe 09 Gummifeder 10 Körper mit Zugstange Abb. 1a ROCKINGER Member of JOST-World...
-
Seite 6: Vor Dem Einbau
Von diesen Angaben evtl. abweichende Schrauben- und Muttern- qualität der Fahrzeughersteller beachten! Achtung: Schraubenköpfe müssen zur Kupplungskopfseite (Schlussquerträger- außenseite) zeigen, um die Beweglichkeit der Kupplung nicht zu beeinträchtigen. Schraubenkopf- und Mutternauflage müssen eben, sauber und schmutzfrei sein (s. Abb. 2). ROCKINGER Member of JOST-World... - Seite 7 1x Hülse (2b) auf Zylinderschraube (2a) aufstecken und mit Sechs- kantmutter (2c) anziehen x Mit Drehmomentschlüssel auf 32 Nm anziehen Abschlusskappe (1) zum Witterungsschutz aufsetzen Abb. 2 Anziehdrehmomente der Schrauben am Befestigungslager Kupplungs- Schrauben Schlüssel- Anziehdreh- ROCKINGER ausführung größe weite moment Schraubensatz (Nm) Bestell-Nr. M 20 70971...
-
Seite 8: Einkuppeln
Sperrhebel (13) an seinen beiden Nasengriffen (13.1) aus seiner Sperrstellung hochziehen und gemeinsam mit Verschlussbügel (14) soweit nach hinten bewegt (Pfeil) bis der Sperrhebel (13) hinter der Sperrkante des Zughakens (15) eingeklinkt werden kann (Abb. 6) x Kupplung ist nun einkuppelbereit. Abb. 6 ROCKINGER Member of JOST-World... -
Seite 9: Zugöse Einlegen
– Verletzungsgefahr! x Zugöse einlegen. Ein einwandfreies und sicheres Kuppeln ist nur bei Verwendung von Ringzugösen mit l 76 mm NATO VG 74059 oder ECE R 55-01 Klasse L2 - L4 gewährleistet. Abb. 7 ROCKINGER Member of JOST-World... -
Seite 10: Kupplung Schließen
Bohrung des Verschlußbügels (14) und des Sperrhebels (13) gemeinsam durchdringt und das Endglied von (12) umklappt. Kontrolle: Nach Einführen des Gliederbolzens lässt sich weder der Verschluss- Abb. 8 bügel (14) noch der Sperrhebel (13) aus seiner gesicherten Stellung bewegen. Abb. 9 ROCKINGER Member of JOST-World... -
Seite 11: Pflege
Die Lagerung der Zugstange ist dauergeschmiert. Bewegliche Teile unterliegem einem natürlichen Verschleiß, der durch regelmäßiges fetten verringert werden kann. x Verschlusslagerstellen (A) und Haken (B) ölen evtl. mit ROCKINGER Spezial-Öl Spray (ROE 96047) 3.2 Prüfung Lagerung: – Längsspiel D 13 14 x Kupplungskopf im abgekuppelten Zustand in Fahrtrichtung kräftig... - Seite 12 4 4 . . T T e e c c h h n n i i s s c c h h e e D D a a t t e e n n R R O O 2 2 8 8 3 3 l d 2 Einbau min. 230 mm Flanschgröße gemäß 94/20/EG Größe KL max. (mm) (mm) (mm) (mm) (mm) (mm) (mm) ROCKINGER Member of JOST-World...
- Seite 13 4 4 . . T T e e c c h h n n i i s s c c h h e e D D a a t t e e n n R R O O 2 2 8 8 3 3 Mehrachs-Anhänger Zentralachsanhänger Allgem. Angaben Abmessungen (mm) Lackierung ROCKINGER Verwendbare Artikel- T (mm) zul. stat. T (mm) Kuppl.- Zugösen*...
