Montage- und Betriebsanleitung Installation and operating instructions Instructions de montage et d’utilisation Istruzioni per il montaggio e la manutenzione Member of JOST-World Mechanische Fernbedienung kraftunterstützt Mechanical remote control power assisted Commande à distance mécanique à transmission de force Comando a distanza meccanico, servoassistito...
I I n n h h a a l l t t s s v v e e r r z z e e i i c c h h n n i i s s R R O O E E 7 7 1 1 4 4 6 6 9 9 F F A A ROE 71469 FA 1. Sicherheitshinweise mechanische Fernbedienung 1.1 Sicherheitshinweise Bedienung...
Regeln für mechanische Einrich- tungen erfolgen. Sicherheitshinweise zu beachten. Im einzelnen sind noch einmal Sicher- x Es dürfen nur original ROCKINGER-Bauteile verwendet werden. heitshinweise aufgeführt, die direkt mit der Tätigkeit verbunden sind. x Hinweise des Fahrzeugherstellers und deren Aufbaurichtlinien sind zu 1.1 Sicherheitshinweise Bedienung...

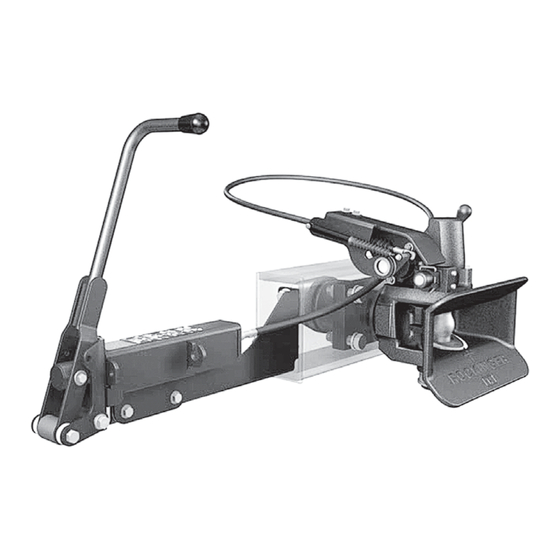

Je nach Einbaugegebenheit an der Zugmaschine sind zwei Längen der mechanischen Fernbedienung erhältlich: 2.3 Technischer Stand ROE 71469 FA, Länge des Bowdenzugs 1.700 mm Der technische Stand ist dem Typenschild an der Anhängekupplung ROE 71469 FA2, Länge des Bowdenzugs 2.200 mm zu entnehmen.
R R O O E E 7 7 1 1 4 4 6 6 9 9 F F A A R R O O E E 7 7 0 0 9 9 6 6 2 2 Kupplung Handhebel geschlossen Kupplung komplett geöffnet gestreckte Länge Nehmer komplett ROCKINGER ROCKINGER Member of JOST-World Member of JOST-World...
Je nach Gegebenheit stehen zwei Längen des Bowdenzugs (1.700 mm oder 2.200 mm) zur Verfügung. Um eine ordnungsgemäße und dauerhafte Funktion zu gewährleisten, ist es wichtig, dass der Biegeradius von Abb. 2 300 mm nicht unterschritten, das Kabel knickfrei verlegt und mit Kabelbindern fixiert wird. ROCKINGER Member of JOST-World...
Hinweis: Spalt (S) dient als Schmutzablauf Abb. 3 x Handgeber (1) an entsprechenden Halter mit Verschraubungen Abb. 4 M10 (2) anschrauben, Anzugsdrehmoment 45 +10 Nm. Hinweis: Handgeber so montieren, dass Spalt (S) nach unten weist ROCKINGER ROCKINGER Member of JOST-World Member of JOST-World...
10 Haltewinkel 3 Mitnehmerhebel 11 Gabelkopf 4 Antriebshebel 12 Schraube M8 x 20 mm 5 Lagerbuchse 13 Führungsplatte 6 Lagerhülse 14 Unterlegscheibe 7 Splint 15 Sechskantmutter 8 Unterlegscheibe * entfällt bei ROi500 ab technischen Stand 3 ROCKINGER Member of JOST-World...
Seite 9
Stand entsprechenden Distanzscheiben eingesetzt werden (siehe Abb. 6 und 7). Der Mitnehmerhebel (1) muss bei geschlossener Anhängekupplung wie abgebildet montiert werden (ca. 120° zur Hochachse verdreht). x Mitnehmerhebel (1) aufschieben. Abb. 7 ROCKINGER ROCKINGER Member of JOST-World Member of JOST-World...
Seite 10
R R O O E E 7 7 1 1 4 4 6 6 9 9 F F A A R R O O E E 7 7 0 0 9 9 6 6 2 2 x Lagerbuchse (1) aufschieben Hinweis: Lagerbuchse (1) mit ROCKINGER-Schmierfett 96042 einfetten. Abb. 8 x Betätigungshebel (1) aufschieben. Abb. 9...
Seite 11
R R O O E E 7 7 0 0 9 9 6 6 2 2 x Lagerhülse (1) aufschieben Hinweis: Lagerhülse (1) mit ROCKINGER-Schmierfett 96042 einfetten. Abb. 10 x Haltewinkel (1) aufsetzen und mit drei Schrauben M 8 x 20 mm (2) anschrauben.
Seite 12
Gabelkopf (4) mit Sechskantbolzen 17 x 59,3 mm (1) Unterleg- scheibe (2) und selbstsichernder Sechskantmutter M 6 am Betäti- gungshebel (5) montieren. Anziehdrehmoment 10 + 3 Nm. Hinweis: Lagerung im Bereich des Gabelkopfs (4) mit ROCKINGER-Schmierfett 96042 einfetten. Abb. 13 ROCKINGER...
Seite 13
Gasdruckfeder (1) gemäß Abbildung aufstecken und mit Unterleg- scheiben (2) und Splinten (3) sichern. (siehe Abb. 15) Hinweis: Lagerstellen im Bereich der Gasdruckfeder (1) (siehe Abb. 15) mit ROCKINGER-Schmierfett 96042 einfetten. Abb. 14 Abb. 16 Hinweis: Zwischen dem Mitnehmer (1) und dem Antriebshebel (2) muss ein Spiel von 0,5 mm bis maximal 1,5 mm eingestellt werden.
Sicherungsbolzen (2) in Pfeilrichtung herausziehen. Hinweis: Der ausgebaute U-Bügel (1) wird nicht mehr verwendet. Abb. 17 x Fernanzeige (1) mit Feder (2) einschieben und mit neuem U-Bügel (3) sichern. U-Bügel (3) an den beiden Enden umbiegen. Abb. 18 ROCKINGER Member of JOST-World...
Sicherungsstift an der mechanischen Fernanzeige bündig zur Führung stehen (siehe Kapitel 4.7). x Durch langsames Drücken des Handhebels in Position geschlos- sen, bleibt die Anhängekupplung geöffnet. Die Anhängekupplung ist jetzt bereit zum Ankuppeln. ROCKINGER ROCKINGER Member of JOST-World Member of JOST-World...
R R O O E E 7 7 1 1 4 4 6 6 9 9 F F A A R R O O E E 7 7 0 0 9 9 6 6 2 2 4.1 Anhängekupplung geschlossen 1 Handhebel 2 Anhängekupplung Abb. 20 4.2 Anhängekupplung geöffnet 1 Handhebel 2 Anhängekupplung Abb. 21 ROCKINGER Member of JOST-World...
Die gespannte Gasdruckfeder im Handgeber (2) unterstützt hierbei den Öffnungs-Vorgang bis der Kupplungsbolzen nach oben gezogen (Kupplung offen) ist. x Handhebel wieder in Ausgangsposition drücken. Abb. 24 x Vorhängeschloss wieder einsetzen (siehe 4.3 und 4.6). ROCKINGER ROCKINGER Member of JOST-World Member of JOST-World...
Aufrüstsatz Fernanzeige mechanisch oder elektrisch ist zum nachträg- lichen Einbau lieferbar (siehe Kapitel 4.7) x Versorgungsleitungen anschließen. x Bei Starrdeichselanhänger Abstützvorrichtung gemäß Betriebsan- leitung einfahren. x Vorhängeschloss anbringen. x Feststellbremse lösen und Unterlegkeile entfernen. Vor jedem Fahrtantritt Kupplungszustand prüfen (siehe Kapitel 4.7). ROCKINGER Member of JOST-World...
Fernanzeigen müssen in regelmäßigen Abständen auf ordnungs- gemäße Funktion überprüft werden. Lagerbuchse, Lagerhülse, Gabelkopf des Bowdenzugs sowie Aufnah- men der Gasdruckfeder im Rahmen der normalen Wartung an der Anhängekupplung mit ROCKINGER-Schmierfett 96042 einfetten. ROCKINGER ROCKINGER Member of JOST-World Member of JOST-World...
