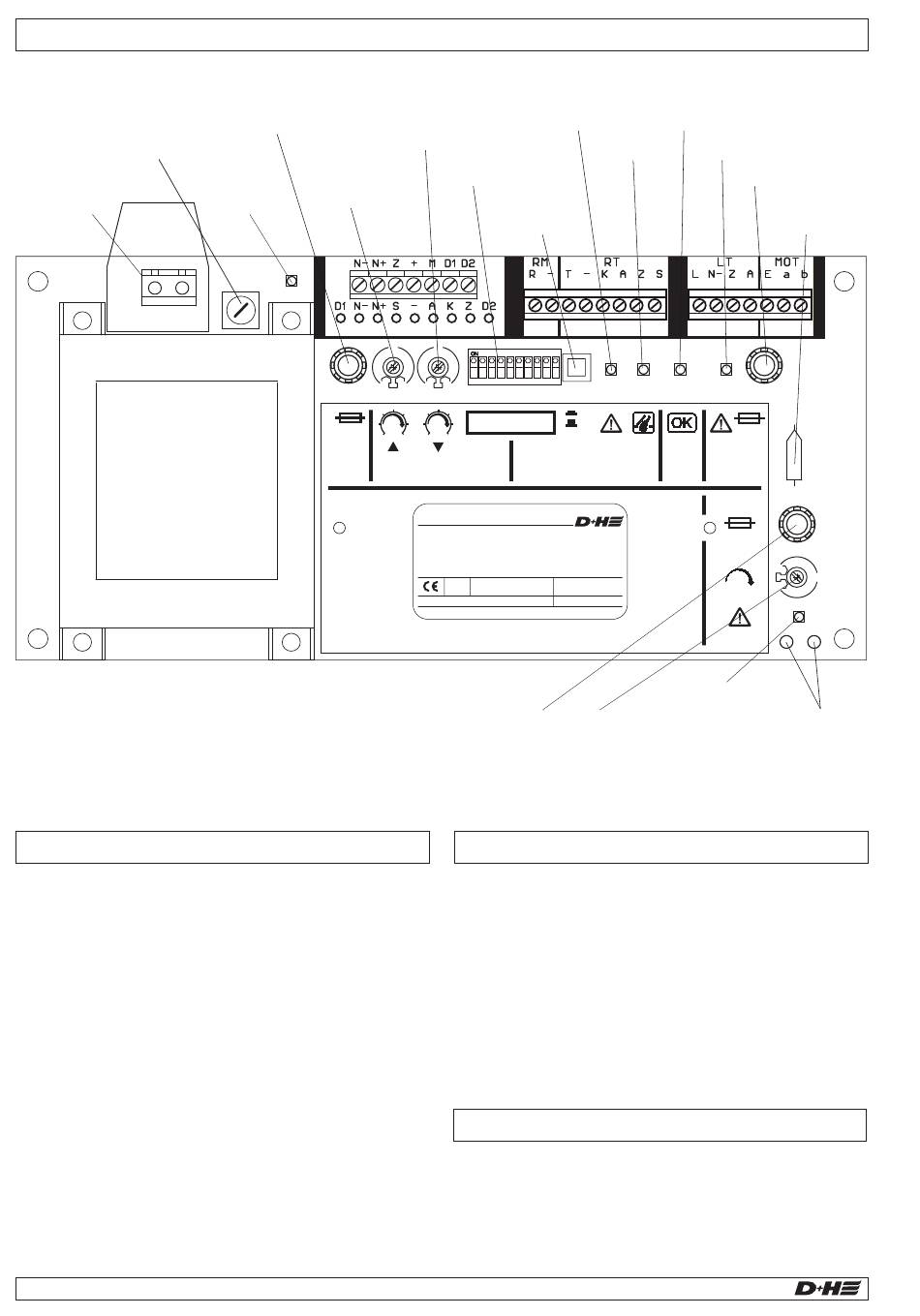

Ansicht Grundplatine
Sicherung Ext. Meldung
Sicherung Netz
Netzanschluss
Technische Daten
Typ
: RZN 4402/04-K (-KS)
Nennspannung
: 230 VAC, 50 Hz
Nennleistung
: 60 VA / 120 VA
Stand-by Leistung
: 5,6 W / 5,8 W
Schutzklasse
: II (I)
Schutzart
: IP 30 (IP 54)
Temp. Bereich
: -5°C...+40°C
Ausgangsspannung : 24 VDC / Restw. <10%
zul. Ausgangs-
nennstrom
: 2 A / 4 A
Abmessungen
RZN 4402/04-K V2
: 310 x 310 x 100 (BxHxT)
RZN 4402/04-KS V2 : 400 x 300 x 120 (BxHxT)
D+H Antriebe mit RWA-Schnelllauf (HS) werden
unterstützt.
6/32
RZN 4402-K / RZN 4404-K
Lüftungszeit-
begrenzung
AUF-Laufzeit-
begrenzung
LED-Netz
D1
20
F1.25A
2
Ext.
Signals
www.dh-partner.com
LED-Störung Linie
DIP-Schalter S1
Linie AN-
AUS-RESET
1
2
1 2 3 4 5 6 7 8 9 10
40
15
30
S 1
sec
min
2
45
60
Ventilation
Rauchabzugszentrale
Smoke Vent Controller
RZN 4402/04-K/KS V2
IN :
OUT :
IP
VDS-Nr.:
30
Temp. -5°C...40°C
D+H Mechatronic
-
Germany
-
+49 40 605 65 0
Sicherung AKKU
24 V - Notversorgung
Notversorgungszeit: 72 Stunden.
Nur VdS - zugelassene Akkus verwenden!
RZN 4402-K(S) V2: 2x 12V / 1,2 Ah ±0,2Ah (Typ 1)
RZN 4404-K(S) V2: 2x 12V / 2,2 Ah ±0,3Ah (Typ 2)
Bei Anschluss von D+H Alarmmitteln:
RZN 4402-K(S) V2: 2x 12V / 2,2 Ah ±0,3 Ah (Typ 2)
RZN 4404-K(S) V2: 2x 12V / 3,4 Ah ±0,3 Ah (Typ 8)
(Achtung! Größeres Gehäuse notwendig!)
Hinweis
Im Alarmzustand wird eine eventuelle Gruppen-
störung nicht gemeldet. Erst nach Zurücksetzen
des Alarms, wird eine Störungsmeldung
ausgegeben.
Deutsch
LED-Kontrolle
LED-Alarm
LED-Störung Gruppe
Sicherung Antrieb
3
4
5
6
7
8
1
2
3
D47 D42 D20
D79
I
0
Reset
System
Group
Line
Battery
F.315A
U
2x12V/
x.xAh
LED-Störung Akku
AKKU-Ladespan-
nungsregler
99.823.80 2.1/08/12
Branderken-
nungselement
4
5
6
7
Fx.xA
D14
–
+
AKKU-
Anschluss
