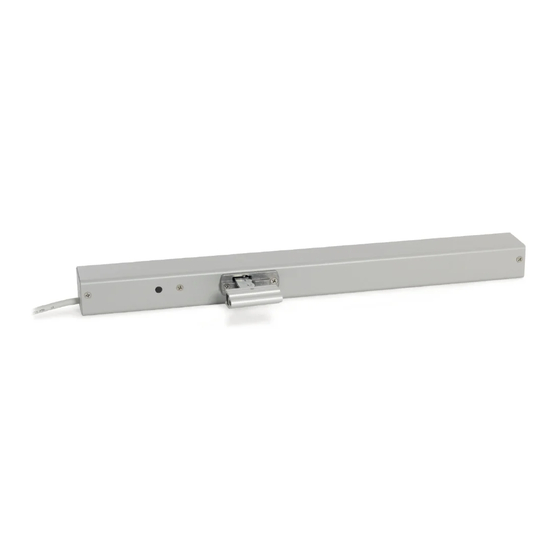

D+H KA 34-BSY+ Originalbetriebsanleitung
Vorschau ausblenden Andere Handbücher für KA 34-BSY+:

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

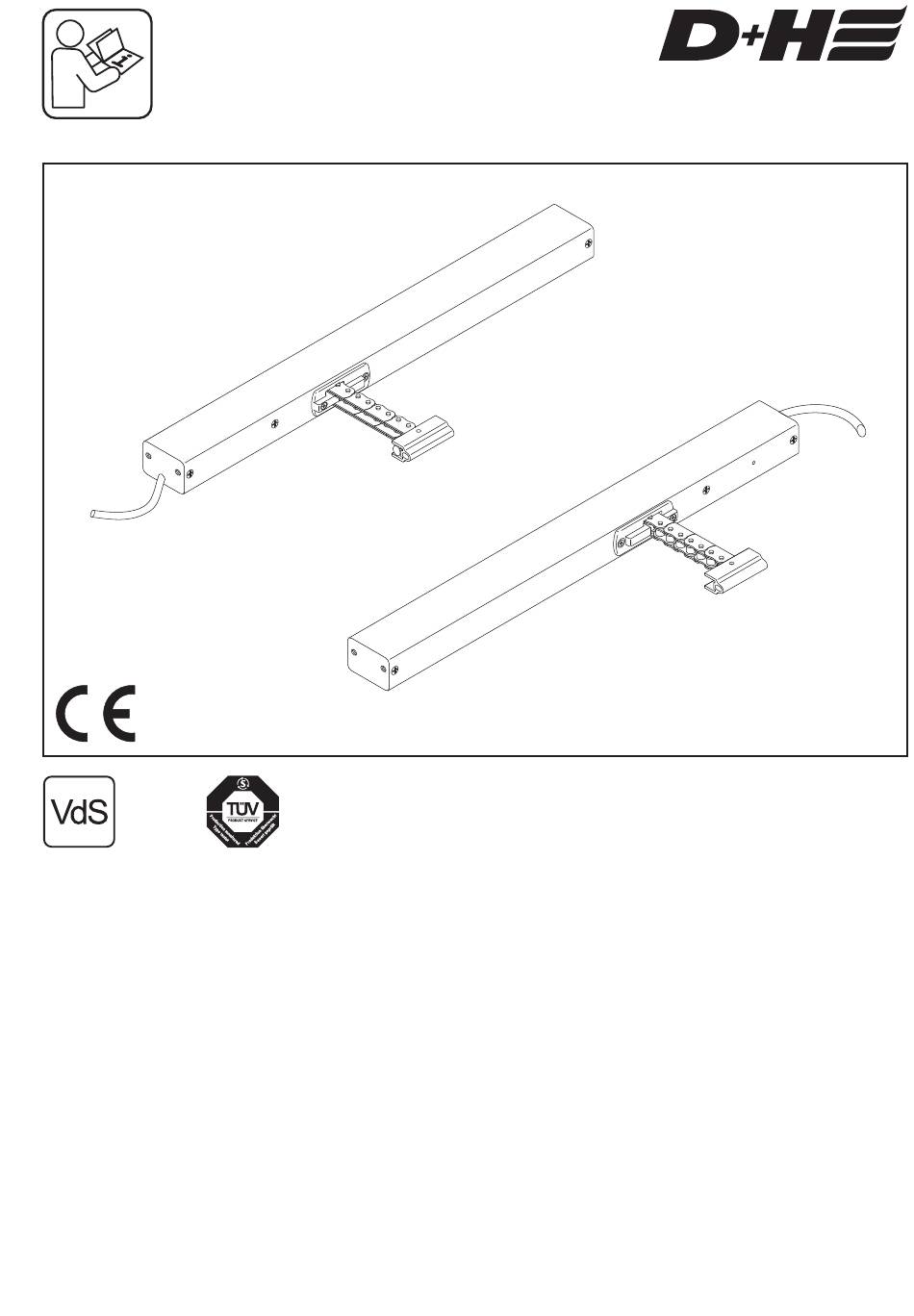

Standard Ausführung /
Standard version /
Exécution standard /
Modelo estándar
G 503007
B 08 11 22802 026
de
Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 2
en
Original instructions . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 6
fr
Notice originale. . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 10
es
Manual original . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 14
99.823.89 2.1/07/11
KA 34-BSY+ / KA 54-BSY+
Konsolensätze bitte separat bestellen /
please order bracket sets separately /
Prière de commander séparément les kits de consoles /
Rogamos que pidan los juegos de fijación por separado
Gespiegelte Ausführung (Option "-L") /
Mirrored version (Option "-L") /
Exécution inversée (Option "-L") /
Versión invertida (Opción "-L")

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für D+H KA 34-BSY+

  • Seite 1 KA 34-BSY+ / KA 54-BSY+ Standard Ausführung / Standard version / Gespiegelte Ausführung (Option "-L") / Exécution standard / Mirrored version (Option "-L") / Modelo estándar Exécution inversée (Option "-L") / Versión invertida (Opción "-L") Konsolensätze bitte separat bestellen / please order bracket sets separately / Prière de commander séparément les kits de consoles / Rogamos que pidan los juegos de fijación por separado...
  • Seite 2: Leistungsmerkmale

    - Betriebsspannung 24 VDC Richtung) insetzbar für Öffnungen zur Rauchableitung, - Klemmschutzsystem für die Hauptschließkante D+H Euro-RWA gemäß DIN EN 12101-2 sowie - Versorgung und Bus-Signale bei KA 34-BSY+ für für täglichen Lüftungsbetrieb max. 3 bei KA 54-BSY+ für max. 2 Antriebe - Nur für die Innenmontage geeignet...
  • Seite 3: Aderbelegung Stecker

    Montagehinweise Das Antriebsset ist vom Werk aus eingestellt. Antriebe mechanisch spannungsfrei montieren. Bei Veränderungen des Auslieferzustandes Hierdurch wird eine gleichmäßigere (wie z.B. Antriebe aus bestehendem Set heraus- Lastverteilung auf alle Antriebe nehmen bzw. neu eingliedern) gewährleistet. Slave 1 Slave 1 müssen die Antriebe mit SW-BSY+ neu programmiert werden.
  • Seite 4: Technische Daten

    Technische Daten KA 34/xxx-BSY+ KA 54/xxx-BSY+ Versorgung 24 VDC / ±15% / 1,0 A 24 VDC / ±15% / 1,4 A Nenn-Kraft 300 N 500 N Nenn-Verriegelungskraft 1000 N Lebensdauer >10 000 Doppelhübe Einschaltdauer 30 % (bei Spielzeit 10 Min.) Gehäuse Aluminium eloxiert Schutzart...
  • Seite 5: Störungssuche

    150 N ca. 250 N Konfigurierung der Antriebe erforderlich. Die Software SW-BSY+ wird benötigt. Wartung und Reinigung Garantie Die Inspektion und Wartung hat gemäß den D+H- Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie Wartungshinweisen zu erfolgen. Es dürfen nur ab belegter Übergabe der Anlage bis max.
  • Seite 18 **** Kabel gemäß D+H Kabelverlegetabelle (Siehe Gebrauchsanleitung der Zentrale) / Cable acc. to D+H table for layout of cables (see instructions for use of control panel) / Câble selon le tableau de pose de câbles D+H (cf. le mode d'emploi de la centrale) /...
  • Seite 19 Anschluss / Connection / Connexion / Conexión Abzweigdose / Junction box / Boîte de dérivation / Caja de conexión EM 47 K * zur Zentrale / to control panel / vers la centrale / para central KA-BSY+ KA-BSY+ Slave(s) Master Data b (GN) Data b...
