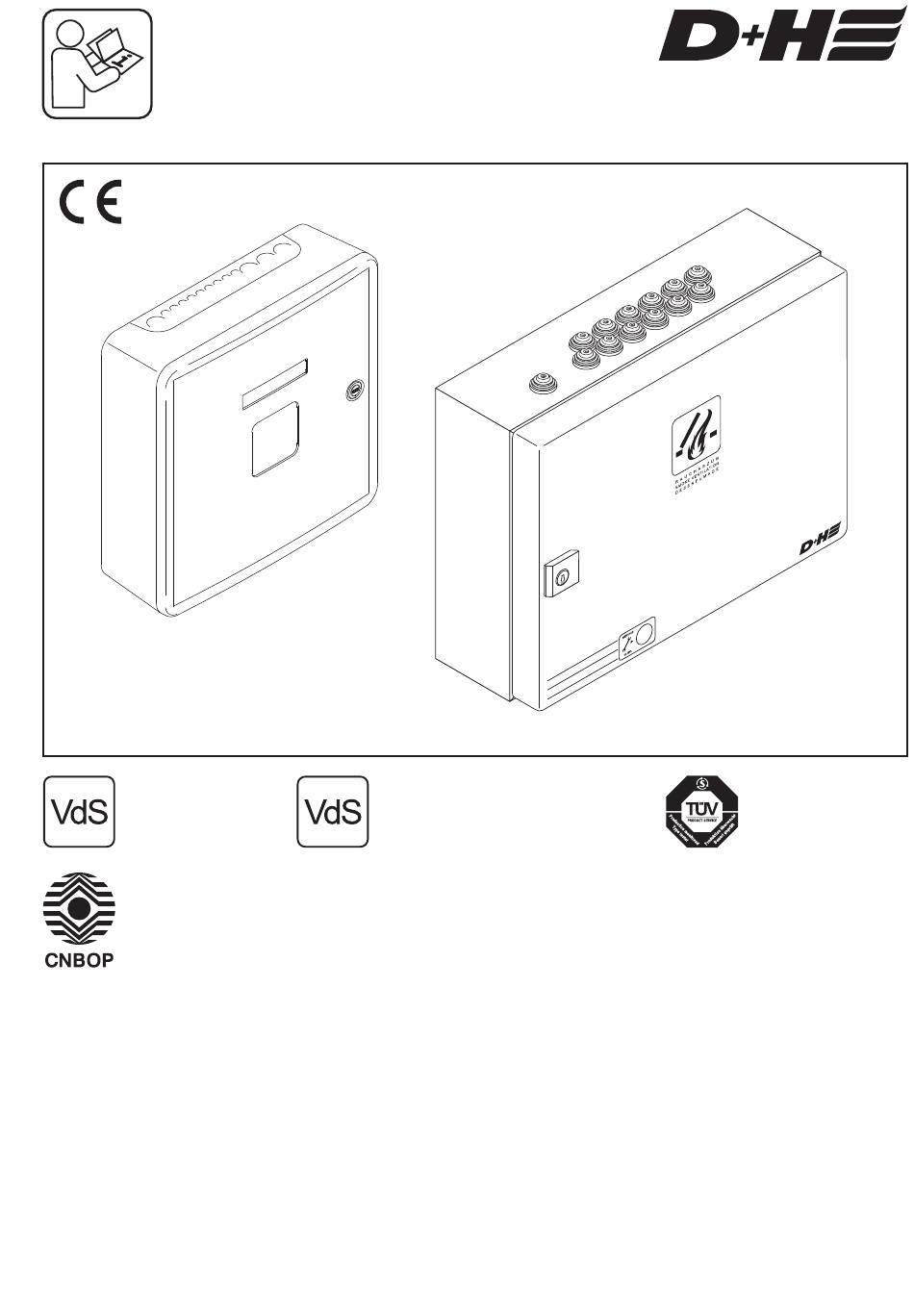

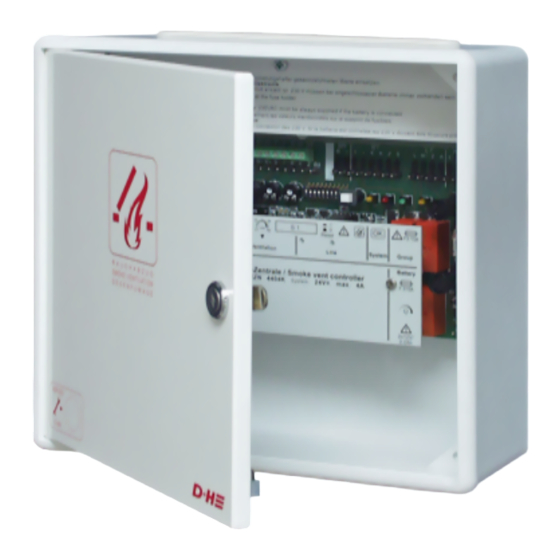

RZN 4402-K V2
(
ZP RZN 4402-K V2
RZN 4404-K V2
(ZP RZN 4404-K V2 + GEH-KST)
G 501002
Anerkennungs-Nr.
approval-no.
0669/2009
de
Inhaltsverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 2
Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 3
en
Table of contents . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 2
Original instructions . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 17
99.823.80 2.1/08/12
RZN 4402-K V2 / RZN 4404-K V2
+ GEH-KST)
0786 - CPD - 50383
EN 12101-10 : 2005/AC:2007
conform
RZN 4402-KS V2
RZN 4404-KS V2
B 06 05 22802 024
Zertifikat-Nr.
certificate-no.
Werbung
Verwandte Anleitungen für D+H RZN 4402-K V2
Inhaltszusammenfassung für D+H RZN 4402-K V2
- Seite 1 RZN 4402-K V2 / RZN 4404-K V2 RZN 4402-K V2 RZN 4402-KS V2 ZP RZN 4402-K V2 + GEH-KST) RZN 4404-KS V2 RZN 4404-K V2 (ZP RZN 4404-K V2 + GEH-KST) G 501002 0786 - CPD - 50383 B 06 05 22802 024 EN 12101-10 : 2005/AC:2007 Anerkennungs-Nr.
- Seite 2 View motherboard / Technical data / Emergency supply ................20 Encoding of line and group .........................21 Cables for D+H smoke an heat vent systems / Wiring plan ...............22 230 V supply / Connection overview ......................23 Connection of smoke vent buttons ......................24 Connection of fire detector, fire alarm system, magnetic clamps ...............25...
- Seite 3 Phasen des Projekts: von der Beratung, Planung und Projektierung bis hin zu Installation, Qualität mit Garantie Inbetriebnahme, Instandhaltung und Service. Somit Für alle D+H RWA-Systeme, die durch einen D+H werden höchste nationale und internationale Service- und Vertriebspartner installiert wurden und Qualitätsstandards zuverlässig erfüllt.
- Seite 4 Die Inspektion und Wartung hat gemäß den meldeanlagen, VdS 2221, VDE 0100 für elektrische D+H-Wartungshinweisen zu erfolgen. Anlagen, DIN 18232 für RWA-Anlagen, die Es dürfen nur original D+H-Ersatzteile verwendet Bestimmungen der örtlichen Feuerwehr und des werden. Eine Instandsetzung erfolgt ausschließlich EVU für den Netzanschluss.
- Seite 5 א ת Ν Ο Υ ה ו צ Ø max. 5 mm (nicht enthalten) Akkus einsetzen: Position der Zentralplatine: ZP RZN 4402-K V2 2x 1,2 Ah / ZP RZN 4404-K V2 2x 3,4 Ah 2x 2,2 Ah 5/32 99.823.80 2.1/08/12 Deutsch...
- Seite 6 : 310 x 310 x 100 (BxHxT) Hinweis RZN 4402/04-KS V2 : 400 x 300 x 120 (BxHxT) Im Alarmzustand wird eine eventuelle Gruppen- D+H Antriebe mit RWA-Schnelllauf (HS) werden störung nicht gemeldet. Erst nach Zurücksetzen unterstützt. des Alarms, wird eine Störungsmeldung ausgegeben.
- Seite 7 Kodierung der Linie und Gruppe Auslieferungszustand S1 1 = ON AUF-Laufzeitbegrenzung Mit dem Potentiometer kann die Laufzeit AUF-Richtung begrenzt werden. Wird der Lüftungstaster in AUF-Richtung betätigt, laufen die Antriebe solange die Laufzeit eingestellt ist. 2 = ON Lüftungszeitbegrenzung Mit dem Potentiometer kann die Lüftungszeit eingestellt werden. Nach Ablauf der eingestellten Zeit fahren die Antriebe wieder automatisch zu.
- Seite 8 Kabel Linie (Zentrale - Melder) bezeichnungen für diese Kabel angegeben. Die Kabel sind auf Kurzschluss und auf Erfragen Sie diese bitte bei Ihrem D+H Partner. Unterbrechung überwacht. Wenn DIP-Schalter 7 auf ON wird bei einer Störung die Gruppe automatisch angesteuert und fährt auf.
- Seite 9 230 V Versorgung Schutzkappe: Die beiliegende Schutzkappe nach Anschluss des Netzkabels über die Netzklemme stecken. Schutzleiter (PE) 230 V, 50 Hz Nur bei KS-Version. Separater Stromkreis. Sicherung kennzeichnen. Anschluss Übersicht EM 47 K Antrieb FO 1362 RT 45 LT 43U (-SD) Mot.a Mot.b 10kW...
- Seite 10 Anschluss RWA-Taster Max. 8 Taster anschließbar. Standardanschluss Parallelanschluss RT 45 RT 45 RT 45 10kW 10kW RZN 4402 / 04-K V2 RZN 4402 / 04-K V2 * bauseitige Rangierverbindung Parallelanschluss von 2x 2 Tastern RT 45 RT 45 jeweils letzter Taster 10kW jeweils erster...
- Seite 11 Anschluss Brandmelder Anschluss Brandmeldeanlage Max. 14 Brandmelder anschließbar. Es dürfen nur von D+H zugelassene Melder verwendet werden. 10kW BMA / BMZ FO 1362 oder Arbeitskontakt FT 1262 < wahlweise > FO 1362 oder FT 1262 RZN 4402 / 04-K V2 * Endwiderstand für Leitungsüberwachung...
- Seite 12 Hinweise zur Inbetriebnahme Zum Einschalten der RWA-Zentrale folgende Sicht- und Funktionsprüfungen durchführen. Bei Teil- und unvollständigen Anschluss von nein Komponenten ist mit Funktionsstörungen zu Alle Kabel angeschlossen? rechnen. Folgende Anschlüsse überprüfen: Netz 230V, Antriebe, RT-Taster, ggf. Brandmelder und Lüftertaster. Alle notwendigen Abschlußwiderstände angeschlossen? Siehe Anschlusspläne Seite 9-11.
- Seite 13 Bedienung - Auslösen bei Alarm Manuelles Öffnen durch Rauchabzugstaster: RAUCHABZUG D47 D42 D20 Reset System Line Automatisches Öffnen durch Brandmelder: D47 D42 D20 Reset System Line Automatisches Öffnen durch Fremdansteuerung (z. B. Brandmeldezentrale): Kontakt der Fremdansteuerung D47 D42 D20 Reset System Line 13/32...
- Seite 14 Bedienung - Schließen nach Alarm Öffnen der Gehäuse (Zentrale und Taster) mit Hilfe der beiliegenden Schlüssel. Bei manueller Auslösung durch Rauchabzugstaster: Bei Auslösung durch Brandmelder oder Fremdansteuerung: Reset = AUS / EIN Kontakt der Fremdansteuerung Reset System Line ~ 1 Sek. Siehe DIP- Schalter Seite 7...
- Seite 15 Bedienung - Tägliche Lüftung Lüftungstaster oder RWA-Taster mit Lüftungsfunktion RT 45- erforderlich. Öffnen: Schliessen: Stoppen: Lüftung Lüftung Lüftung St op St op St op Bedienung - Wetterautomatik Nur wenn Wind- oder Regenmelder vorhanden: LT 43U-W Bei Regen schalten Relaiskontakte im Regenmelder. Die Windgeschwindigkeiten können auf 4/6 Bft.
- Seite 16 Bei der Wartung sind folgende Prüfungen hersteller autorisierte Fachfirma. durchzuführen: Prüfplakette erneuern, Betriebsbuch führen. - Äußere Begutachtung / Inspektion der Es ist jeweils die aktuelle D+H Wartungsanleitung Systemkomponenten maßgebend. - Messung der Isolationswiderstände Ein von D+H autorisierter Fachbetrieb erhält diese - Überprüfung aller relevanten Spannungs-...
- Seite 17 For all D+H SHEV systems, which have been service. The highest national and international installed by a D+H service and sales partner and are quality standards are therefore reliably fulfilled. regularly serviced, you will receive extended warranty services.
- Seite 18 VDE 0833, guidelines for electrical systems VdS according to D+H maintenance notes. Only original 2221, VDE 0100, DIN 18232 for smoke and heat D+H spare parts may be used. Repair is to be carried vent systems, regulations of the local fire-brigade out exclusively by D+H.
- Seite 19 Ν Ο Υ ה ו צ Ø max. 5 mm (not included) Install batteries: Position of the central pcb: ZP RZN 4402-K V2 2x 1,2 Ah / ZP RZN 4404-K V2 2x 3,4 Ah 2x 2,2 Ah 19/32 99.823.80 2.1/08/12...
- Seite 20 Note RZN 4402/04-KS V2 : 400 x 300 x 120 (WxHxD) While an alert, a possible group disturbance will D+H Highspeed (HS) drives will be supported. not notified. Only after reset the alarm, a fault message will be output. 20/32...
- Seite 21 Encoding of line and group Factory default settings S1 1 = ON OPEN-running time limitation Using a potentiometer, running time in OPEN direction can be limited. If the vent button is actuated in OPEN direction, the drive will run open as long as the running time is set.
- Seite 22 Cables for D+H smoke an heat vent systems When selecting and installing the cables, the Group cable (control panel - drive) regional electrical installation regulations At least three wire design: concerning wiring systems and the necessary - 2 wires for the supply of the drive...
- Seite 23 230 V supply Covering Place enclosed protection cap over supply terminal after mains cable has been connected. Protective 230 V, 50 Hz earth (PE) Seperate electric circuit. Only for KS-Version. Mark fuses. Connection overview EM 47 K Drive FO 1362 RT 45 LT 43U (-SD) Mot.a...
- Seite 24 Connection of smoke vent buttons Max. 8 buttons connectable. Standard connection Parallel connection RT 45 RT 45 RT 45 10kW 10kW RZN 4402 / 04-K V2 RZN 4402 / 04-K V2 * shunt connection by customer Parallel connection of 2x 2 buttons RT 45 RT 45 last button...
- Seite 25 2 minutes for a duration of 30 minutes according to VdS 2581. For this, the drive must be blockage Magnetic Cutout safe according to VdS 2580 par. 4.7. . All D+H clamps button drives meet this precondition. Otherwise Dip switch 10 is to be switched on OFF.
- Seite 26 Informations for starting Carry out following sight and performance checks for switching-on the smoke and heat vent control panel. Partial or incomplete connection of components can cause malfunction. All cables Check following connections: mains 230V, connected? drives, smoke vent buttons, when necessary fire detectors and vent buttons.
- Seite 27 Operation - Release in case of alarm Manual opening by smoke vent button: RAUCHABZUG D47 D42 D20 Reset System Line Automatic opening by fire detector: D47 D42 D20 Reset System Line Automatic opening by external control (e.g. fire alarm system): External control D47 D42 D20...
- Seite 28 Operation - Closing after alarm Open the housings (central and buttons) using the enclosed keys. With manual release: In case of automatic release by fire detector or external control: Reset = OFF / ON External control Reset System Line ~ 1 Sec. See DIP- switch page 21...
- Seite 29 Operation - Day-to-day ventilation Ventilation button or SHEV button with ventilation function RT 45- required. Open: Close: Stop: Ventilation Ventilation Ventilation St op St op St op Operation - weather automatic Only if wind detector or rain detector available: LT 43U-W In case of rain, relay points will switch in rain detector.
- Seite 30 - Checking of all relevant power supply units D+H authorized expert companies have been - Functional testing of connected system specially trained by D+H for carrying out expertly components this maintenance, and they get automatically the - Record of competent carrying-out of latest maintenance instructions.
- Seite 31 31/32 99.823.80 2.1/08/12 RZN 4402-K / RZN 4404-K...
- Seite 32 D+H Mechatronic AG Georg-Sasse-Str. 28-32 22949 Ammersbek , Germany Tel. : +49 40-605 65 : +49 40-605 65 254 E-Mail: info@dh-partner.com www.dh-partner.com © 2011 D+H Mechatronic AG, Ammersbek Technische Änderungen vorbehalten. / Rights to technical modifications reserved. 99.823.80 2.1/08/12...
