Inhalt
Technische Daten / Lieferumfang .......................................................................................... 2
Montagearten Übersicht ......................................................................................................... 3
Anschlusspläne .................................................................................................................. 4-5
Antriebsfunktionen einstellen ................................................................................................ 6
Beispiel einer Zuordnung, Garantie ....................................................................................... 7
Störungssuche ........................................................................................................................ 8
Technische Daten
Versorgung
Leistung
Betriebsart
Störemission
Störfestigkeit
Druckkraft
Zugkraft
Laufzeit
Abtriebsart
Lebensdauer
Antriebsgehäuse
Schutzart
Temp. Bereich
Hublänge
Empfangsfrequenz

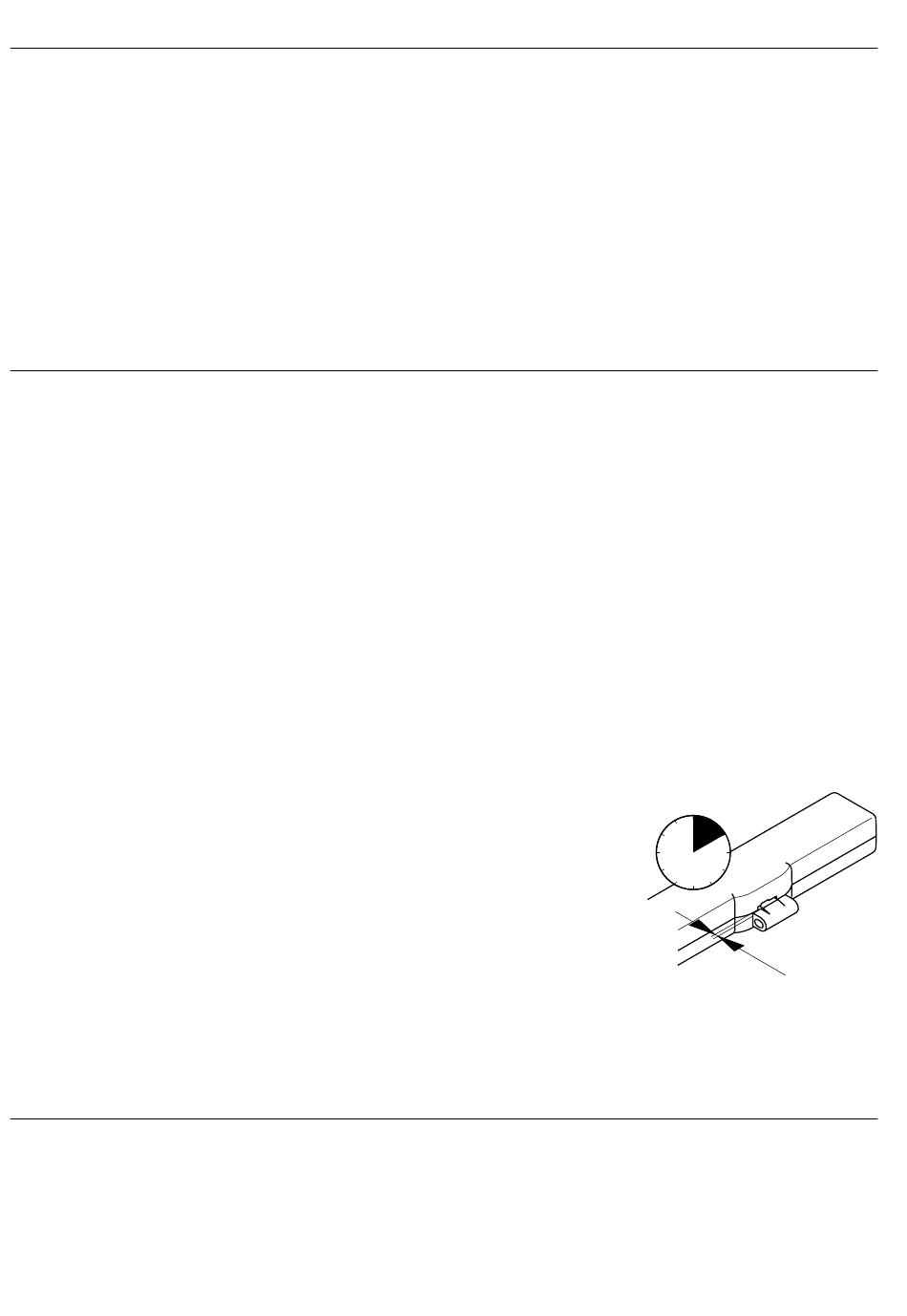

Konsolenentlastung: Nach Zufahren des Antriebes wird die Kette
für 0,5 Sek. wieder ausgefahren. Dadurch werden die Konsolen entlastet.
Lieferumfang
Antriebseinheit, 4-adriges PVC-Kabel (2,5m) mit zweiseitig vormontierten Steckern,
Antenne
Abhängig vom Fenstertyp und Montageart sind verschiedene Konsolensätze erhältlich.
Bitte beachten! Die Konsolensätze sind nicht im Lieferumfang der Antriebseinheit enthal-
ten und müssen separat bestellt werden.
2/8
VCD 22-RC Rev.:1.1
: 24VDC ±20%, 0,35A
: 10VA
: Kurzzeit (20% ED)
: EN 55011 / ETSI EN 300220-1,-3
: EN 50081-2 / EN 50082-2 / EN 61000-4-2,-3,-4 /
EN 50204 / ETSI EN 301489-1
: 200N +20% Abschaltreserve
: 150N (Sicherheitsabschaltkraft)
: ca. 14 sek. / 100mm
: vergütete, verzinkte Schubgliederkette mit Lebensdauer-
schmierung
: min. 10.000 Doppelhübe
: Zinkdruckguss, RAL 9006 (weissaluminium)
: IP 50
: 0°C bis +60°C
: VCD 22/15-RC = 150mm,
VCD 22/25-RC = 250mm,
VCD 22/35-RC = 350mm
: 868,3 MHz, FSK
0, 5
Sek
.
