Konsolensätze bitte separat bestellen /
Please order bracket sets separately /
Prière de commander séparément les kits de consoles /
Rogamos que pidan los juegos de fijación por separado
G 513003
de Originalbetriebsanleitung . . . . . . . . . . . . . . . . . . . Seite . . . . . . . 2
Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . 18-22
Abmessungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite . . . . . . 23
en Original instructions . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . . 6
Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page. . . . 18-22
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 23
fr
Notice originale. . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 10
Connexion . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page. . . . 18-22
Dimensions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page . . . . . . 23
es Manual original . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 14
Conexión . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . 18-22
Dimensiones. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Página . . . . . 23
99.825.21 1.5/08/15

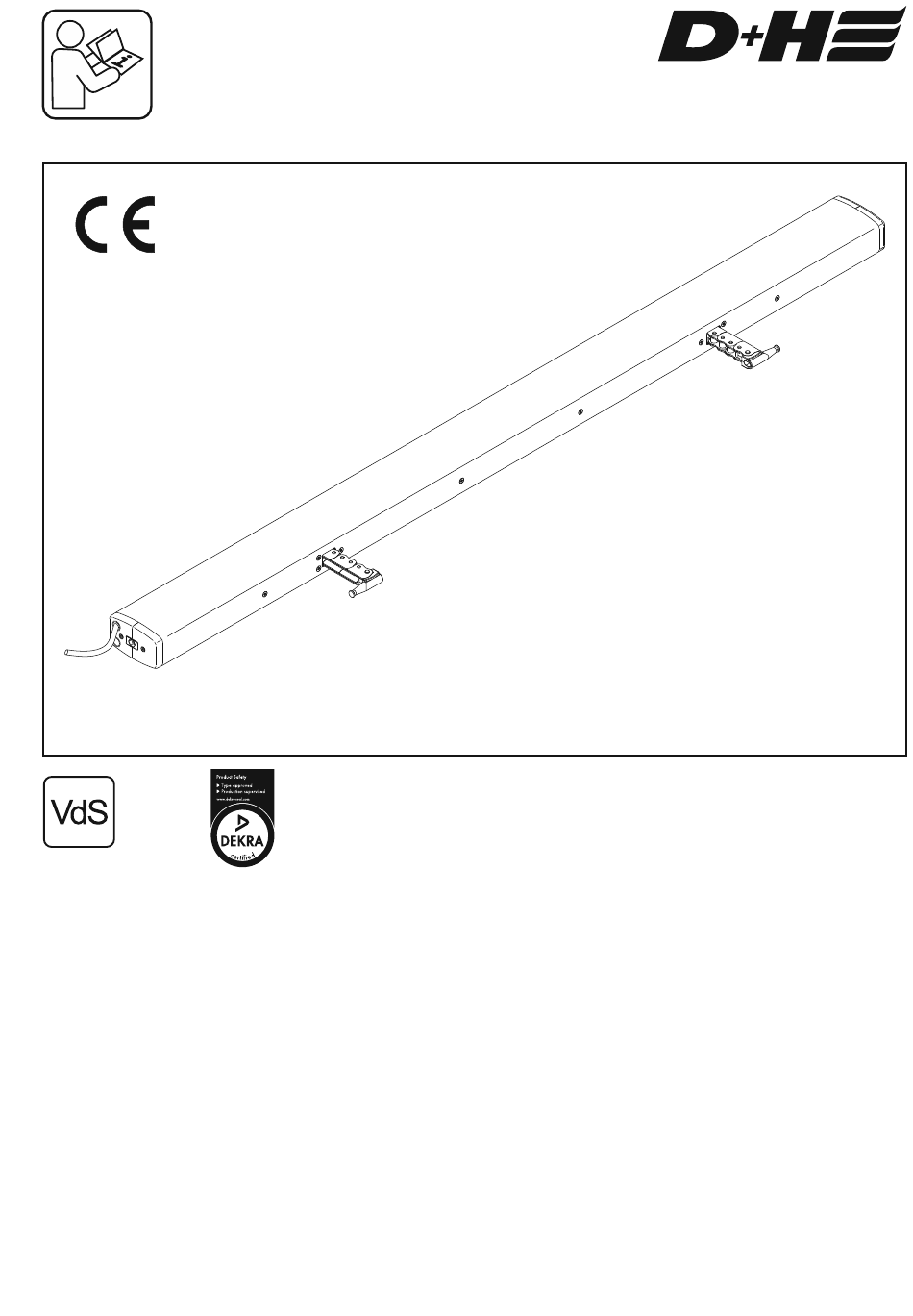

CDP-TW 3000-BSY+
Werbung
Verwandte Anleitungen für D+H CDP-TW 3000-BSY+
Inhaltszusammenfassung für D+H CDP-TW 3000-BSY+
- Seite 1 CDP-TW 3000-BSY+ Konsolensätze bitte separat bestellen / Please order bracket sets separately / Prière de commander séparément les kits de consoles / Rogamos que pidan los juegos de fijación por separado G 513003 de Originalbetriebsanleitung ....Seite ..2 Anschluss .
- Seite 2 - Betriebsspannung 24 V DC - Individuell programmierbar über Software SCS - Einsetzbar für Öffnungen zur Rauchableitung, - RWA-Highspeed-Funktion (Schnelllauf in AUF- D+H Euro-RWA gemäß DIN EN 12101-2 Richtung) sowie für täglichen Lüftungsbetrieb - Schutzsystem für die Hauptschließkante - Nur für die Innenmontage geeignet - Dichtungsentlastung nach Schließvorgang...
-
Seite 3: Technische Daten
Technische Daten CDP -TW 1600 -BSY+ CDP -TW 2000 -BSY+ CDP -TW 3000 -BSY+ Versorgung 24 V DC, ±15 % 24 V DC, ±15 % 24 V DC, ±15 % Nenn-Strom 6,0 A 6,6 A 8,0 A Nenn-Kraft 2 x 800 N 2 x 1000 N 2 x 1500 N Nenn-Verriegelungskraft... - Seite 4 Notfahren / Nullabgleich Notfahren (nur Synchrongruppe) Die BSY+ Synchronsteuerung regelt und überwacht die Positionsdifferenz der Antriebe untereinander (max. 30 mm). Im Fehlerfall werden alle Antriebe gestoppt. Bevor die Entscheidung gefällt wird, die Antriebe Notzufahren, sollte die Verkabelung überprüft werden. Ein Kurzschluss, Leitungsdreher oder eine Unterbrechung der Busleitung führt zum Stoppen bzw.
-
Seite 5: Wartung Und Reinigung
Nullpunkt. ≥ 23 mm ? Wartung und Reinigung Garantie Die Inspektion und Wartung hat gemäß den D+H- Auf alle D+H-Artikel erhalten Sie 2 Jahre Garantie Wartungshinweisen zu erfolgen. Es dürfen nur ab belegter Übergabe der Anlage bis max. 3 Jahre original D+H-Ersatzteile verwendet werden. - Seite 6 Anschluss / Connection / Connexion / Conexión Kabel Montage / Cable mounting / Montage des câbles / Montaje del cable Kabel Demontage / Cable dismounting / Démontage des câbles / Desmontaje del cable 18/24 CDP-TW-BSY+ DE/EN/FR/ES 99.825.21 1.5/08/15...
- Seite 7 Anschluss / Connection / Connexion / Conexión Aderbelegung Stecker / Pin Assignment / Brochage des fiches / Asignación de cables Standard / Estándar (GN) grün / green / vert / verde GN (Data B) (YE) gelb / yellow / jaune / amarillo YE (Data A) (BU)
- Seite 8 Anschluss / Connection / Connexion / Conexión Aderbelegung Stecker / Pin Assignment / Brochage des fiches / Asignación de cables Option / Opción -SA-SZ GN (Data B) YE (Data A) OG (-HS) BN (Mot. b) WH (Mot. a) GY (n.c.) PK (n.c.) GN (SZ) GY (SZ)
- Seite 9 **** Kabel gemäß D+H Kabelverlegetabelle (Siehe Gebrauchsanleitung der Zentrale) / Cable acc. to D+H table for layout of cables (see instructions for use of control panel) / Câble selon le tableau de pose de câbles D+H (cf. le mode d'emploi de la centrale) /...
- Seite 10 Anschluss / Connection / Connexion / Conexión Abzweigdose / Junction box / Boîte de dérivation / Caja de conexión EM 47 K * CDP-TW-BSY+ Data B (GN) Data A (YE) Mot. b (BN) Mot. a (WH) (OG) Slave CDP-TW-BSY+ Data b (GN) Data a (YE)
- Seite 11 Abmessungen / Dimensions / Dimensiones 67 mm Hub / Stroke / Gewicht / Weight / Course / Carrera Poids / Peso Standard / 800 mm 16,6 kg 1672 mm 401 mm 870 mm Estándar 1000 mm 17,7 kg 1200 mm 19,7 kg 2002 mm 401 mm...
- Seite 12 : +49 40-605 65 : +49 40-605 65 254 E-Mail: info@dh-partner.com www.dh-partner.com © 2013 D+H Mechatronic AG, Ammersbek Technische Änderungen vorbehalten / Rights to technical modifications reserved / Sous réserve de modifications techniques / Derecho reservado a modificaciones técnicas 99.825.21 1.5/08/15...
