Inhaltszusammenfassung für Yamaha MU5

  • Seite 2 IMPORTANT NOTICE: DO NOT MODIFY THIS UNIT! This product, when installed as indicated in the instructions contained in this manual, meets FCC requirements. Modifications not expressly approved by Yamaha may void your authority, granted by the FCC, to use the product.
  • Seite 3 (Direttiva CEE/87/308) sulla soppressione dei in the event of theft. radiodisturbi. Este producto está de acuerdo con los requisitos sobre Model No. interferencias de radio frequencia fijados por el Consejo Directivo 87/308/CEE. Serial No. YAMAHA CORPORATION...
  • Seite 4 This product should be used only with the tive to perform the replacement. components supplied or; a cart, rack, or stand that is recommended by Yamaha. If a This product may also use “household” type cart, etc., is used, please observe all safety batteries.

  • Seite 5: Willkommen In Der Welt Des Mu5

    Willkommen in der Welt des MU5! Zunächst einmal herzlichen Glückwunsch zum und vielen Dank für den Kauf des Tongenerators MU5 von Yamaha! Bei Ihrem neuen MU5 handelt es sich um einen fortschrittlichen Tongenerator mit qualitativ hochwertigen Stimmen (Voices), voller General MIDI-Kompatibilität und flexibler Computer- Schnittstelle in äußerst kompakter Portable-Ausführung.

  • Seite 6: Inhaltsverzeichnis

    Der MU5 — Kurzbeschreibung und Einsatzmöglichkeiten ..11 Aufstellen des MU5 ........14 Stromquelle .
  • Seite 7 Inhaltsverzeichnis Funktionsübersicht .......32 Utility-Modus ........32 MASTER TUNE (Gesamtstimmung) .

  • Seite 8: Zum Umgang Mit Diesem Handbuch

    Anschlüsse aufgelistet und kurz beschrieben sind. 4) Abspielen des Demo-Songs; Spielen auf dem MU5 Hier können Sie endlich hören, was der MU5 kann! Das erste Kapitel zeigt Ihnen, wie der vorprogrammierte Demo-Song abgespielt wird, während das zweite die grundlegenden Bedien- schritte zum Spielen auf der Tastatur anführt.
  • Seite 9 Die Stummschaltungs- und die Solo-Funktion sind beim Wieder- geben von Songs hilfreich. Die Beschreibungen zum Ändern der Betriebsparameter geben Ihnen einen Einblick in die fortschrittli- chen Bearbeitungsmöglichkeiten des MU5. 7) Funktionsübersicht Nachdem Sie sich durch die obengenannten Kapitel durchgear- beitet haben, können Sie sich hier einen Überblick über die zur Bearbeitung von Daten zur Verfügung stehenden Funktionen...

  • Seite 10: Vorsichtsmaßregeln

    Vorsichtsmaßregeln Wenn Sie die folgenden, einfachen Regeln beachten, werden Sie viele Jahre Spaß an Ihrem MU5 haben: AUFSTELLUNGSORT Stellen Sie das Instrument nicht an einem Ort auf, wo es hohen Temperaturen (z.B. in direkt einfallendem Sonnenlicht) oder extremer Luftfeuchtigkeit ausgesetzt ist. Schützen Sie es auch vor Staub und Erschütterungen, um mechanische Schäden zu verhüten.
  • Seite 11 Verwenden Sie zum Anschließen an andere MIDI-Geräte aus- schließlich hochwertige MIDI-Kabel. Kabellängen über 15 m sollten vermieden werden, da in diesem Fall Rauschein- streuungen und Datenfehler auftreten können. Yamaha kann nicht für Schäden haftbar gemacht werden, die auf falsche Bedienung oder unsachgemäßen Gebrauch zurückführbar sind.

  • Seite 12: Bedienelemente

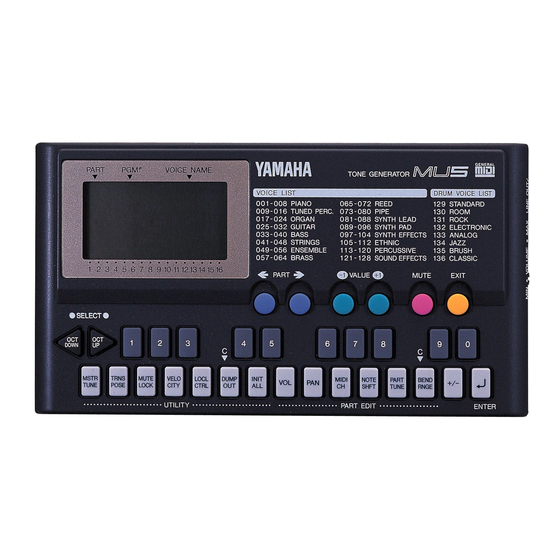

    Bedienelemente Frontplatte G E N E R A L PART VOICE NAME TONE GENERATOR VOICE LIST DRUM VOICE LIST 001–008 PIANO 065–072 REED 1 2 9 STANDARD 009–016 TUNED PERC. 073–080 PIPE 1 3 0 ROOM 017–024 ORGAN 081–088 SYNTH LEAD 1 3 1 ROCK 025–032...
  • Seite 13 In den Bearbeitungsmodi fungieren die Tasten als Tasten zum Auswählen der jeweiligen Funktion. Tastatur Auf dieser “Tastatur” können Sie die Stimmen des MU5 innerhalb eines Bereichs von zwei Oktaven spielen. Die Tastatur kann auch verwendet werden, um einen externen Tongenerator anzusteuern oder Noten- ereignisse zu einem angeschlossenen Sequenzer oder Rechner zu übertragen.

  • Seite 14: Rückwand

    Ermöglichen den Anschluß an andere MIDI-Geräte, z.B. Keyboard, Tongenerator, Sequenzer oder Rechner mit MIDI- Schnittstelle. (Siehe Seite 20.) HOST SELECT-Schalter Hier können Sie den MU5 auf den jeweiligen Gerätetyp einstel- len. (Siehe Seite 17 – 20.) TO HOST-Buchse Erlaubt den Anschluß an einen Host-Rechner ohne MIDI-Schnitt- stelle.

  • Seite 15: Der Mu5 - Kurzbeschreibung Und Einsatzmöglichkeiten

    16 Stimmen gleichzeitig erzeugen kann. Auf der eingebauten, 2 Oktaven umfassenden Tastatur können Sie beliebige der Stimmen direkt am MU5 spielen. Wahlweise können Sie zum Spielen auch ein MIDI-Keyboard mit größerem Tastaturumfang anschließen. Als besonderes Plus hat der MU5 eine TO HOST-Buchse, an der Sie für computergesteuerte Wieder- gabe von Musiksoftware einen Rechner anschließen können.

  • Seite 16: In Verbindung Mit Einem Computer Oder Sequenzer

    Altsaxophon-Solo, wird das Solo bei der Wiedergabe über einen General MIDI-Tongenerator mit einer Altsaxophonstimme gespielt (und nicht mit einer Tuba oder einem Cembalo!). Da der MU5 voll General MIDI- kompatibel ist, können Sie alle in diesem Format aufgenommenen Stücke abspielen.

  • Seite 17: Über Die Betriebsarten Des Mu5

    Part-Bearbeitungsmodus dienen zum Einstellen verschie- dener Funktionen des MU5.) Spielmodus Dies ist die normale Betriebsart des MU5, in der Sie interne Stim- men aufrufen und spielen (entweder auf der eingebauten Tastatur oder über ein externes MIDI-Gerät), Parts auswählen und die Stummschaltungs- sowie die Solo-Funktion verwenden können.

  • Seite 18: Aufstellen Des Mu5

    Aufstellen des MU5 Stromquelle Ihr MU5 kann über einen als Sonderzubehör erhältlichen Netzadapter mit Netzstrom oder mit Batterien betrieben werden. Richten Sie sich bei der Aufstellung des Instruments bitte nach den für die zu verwendende Strom- quelle gegebenen Anweisungen. HINWEIS Schalten Sie vor dem Anschluß...

  • Seite 19: Batteriebetrieb

    Typs. Um einen Verlust wichtiger Speicherdaten zu VORSICHT! vermeiden, sollten Sie, wenn die Batterien schwach werden, den MU5 sofort ausschalten und dann über einen Netzadapter an eine Steckdose an- schließen, um alle Batterien durch frische zu ersetzen. NIEMALS alte und neue Batterien oder Batterien unterschiedlichen Typs zusammen einlegen! Um ein Auslaufen der Batterien zu verhüten, sollten Sie...

  • Seite 20: Anschluß Für Tonwiedergabe

    Anschluß für Tonwiedergabe Um die vom MU5 erzeugten Klänge hören zu können, müssen Sie ein Wiedergabegerät anschließen. Sie können den Ton mit Hilfe von Stereokopfhörern abhören oder wahlweise auch ein Verstärker/Lautsprechersystem anschließen. Mit Kopfhörern Schließen Sie die Stereokopfhörer (mit Stereo-Ministecker) an die LINE OUT/PHONES-Buchse an.

  • Seite 21: Integrierung Des Mu5 In Ihr Musik-System

    Eingliederung des MU5 in Ihr Musik-System. Anschluß an einen Computer Der MU5 besitzt eine eingebaute Schnittstelle für Host-Computer, so daß Sie den Tongenerator direkt an einen Rechner anschließen können und die An- schaffung einer separaten MIDI-Rechnerschnittstelle entfällt. Die Schnittstelle des MU5 unterstützt folgende Computersysteme: Apple Macintosh, IBM PC...

  • Seite 22: Macintosh

    Macintosh Wenn Sie einen Macintosh ohne eigene MIDI-Schnittstelle anschließen, richten Sie sich bitte nach den folgenden Anweisun- gen. Die TO HOST-Buchse am MU5 muß mit dem Modem- bzw. Drucker-Port des Macs verbunden werden. TO HOST DC IN POWER Bedienvorgang Stellen Sie den HOST SELECT-Schalter auf MAC.

  • Seite 23: Ibm Pc Und Kompatible Rechner

    Bedienvorgang Stellen Sie den HOST SELECT-Schalter auf PC-2. HOST SELECT MIDI PC-2 PC-1 Mac Verbinden Sie den MU5 mit dem Host-Rechner, wie in der Abbildung gezeigt. Verwenden Sie ein Standard-Computer- kabel (DIN-Minstecker — 9poliger D-SUB-Stecker; siehe auch Seite 22). Schalten Sie den Host-Rechner und danach den MU5 ein.

  • Seite 24: Nec Pc-9800

    Baud-Rate für Datenaustausch. (Siehe Seite 46.) Anschluß an andere MIDI-Geräte Der MU5 ist mit einer MIDI IN- und einer MIDI OUT-Buchse ausgestattet und kann daher mit jedem MIDI-System verwendet werden. Die eingebaute MIDI- Schnittstelle bietet unter anderem folgende Anschlußmöglichkeiten: •...

  • Seite 25: Datenflußplan

    Integrierung des MU5 in Ihr Musik-System Bedienvorgang Stellen Sie den HOST SELECT-Schalter auf MIDI. Verbinden Sie den MU5 mit dem anderen Gerät, wie in der Abbildung gezeigt. Verwenden Sie ein Standard-MIDI-Kabel (siehe Seite 22). Schalten Sie das andere Gerät und danach den MU5 ein.

  • Seite 26: Midi/Rechner-Anschlußkabel

    MIDI/Rechner-Anschlußkabel Standard-MIDI-Kabel. Maximale Länge 15 Meter. MIDI DIN 5-PIN DIN 5-PIN 2 (GND) Macintosh Apple Macintosh Peripheriekabel M0197. Maximale Länge 2 Meter. 2 (HSK i) MINI DIN MINI DIN 1 (HSK 0) 8-PIN 8-PIN 5 (RxD-) 4 GND 3 (TxD-) 8 (RxD+) 7 (GP i) 6 (TxD+)

  • Seite 27: Abspielen Des Demo-Songs

    Abspielen des Demo-Songs Abspielen des Demo-Songs Nachdem Sie den MU5 nun richtig aufgestellt und angeschlossen haben, können Sie sich endlich den vorprogrammierten Demo-Song anhören. Der Song soll Ihnen eine Vorstellung von den qualitativ hochwertigen Stimmen und dem fortschrittlichen AWM-Klangerzeugungssystem des MU5 geben.

  • Seite 28: Spielen Auf Dem Mu5

    Spielen auf dem MU5 Nachdem Sie sich angehört haben, was der MU5 leisten kann, probieren Sie am besten einige der Stimmen im Spielmodus selbst aus. Der Spielmodus wird beim Einschalten des MU5 automatisch vorgegeben und kann während des Betriebs durch einen Druck auf die -Taste aufgerufen werden.

  • Seite 29: Ändern Der Oktavlage

    Sie können die Anschlaglautstärke jedoch im Utility-Modus mit dem Velcity-Parameter passend einstellen. (Siehe Seite 34.) Ändern der Oktavlage Obwohl die Tastatur des MU5 lediglich zwei Oktaven umfaßt, können Sie die Stimmen dennoch in einem Bereich von zehn Oktaven spielen, indem Sie die Oktavlage mit den Tasten ändern.

  • Seite 30: Auswählen Eines Parts Und Zuordnen Einer Stimme

    Name der gewählten Stimme Programm- bzw. Stimmen- nummer Der MU5 wartet mit 128 Stimmen sowie 8 unterschiedlichen Schlagzeug-Sets auf. Zum Ausschalten des gewählten Parts gibt es auch eine “AUS”-Einstellung (Werte 137 und dar- über). (Ein Verzeichnis der wählbaren Stimmen finden Sie...

  • Seite 31: Auswählen Einer Stimme Mit Den Numerischen Tasten

    Auswählen eines Parts und Zuordnen einer Stimme/ Auswählen einer Stimme mit den numerischen Tasten Auswählen einer Stimme mit den numerischen Tasten Im Spielmodus können Sie Programmnummern mit den numerischen Tasten direkt eingeben. Tippen Sie hierzu bei gedrückt gehaltenen Tasten den Nummernwert über die numerischen Tasten ein.

  • Seite 32: Einsatz Des Mu5 Mit Einem Rechner Oder Sequenzer

    Einsatz des MU5 mit einem Rechner oder Sequenzer Wenn Sie den MU5 an einen Rechner oder Sequenzer anschließen, verfügen Sie über ein leistungsstarkes Musik-System zum Abspielen und Programmie- ren (Aufnehmen) von Songs mit den Stimmen des MU5. Vergewissern Sie sich, daß der MU5 ordnungsgemäß am Computer bzw.

  • Seite 33: Stummschalten Und Solo-Wiedergabe Einzelner Parts

    Einsatz des MU5 mit einem Rechner oder Sequenzer/Einsatz des MU5 mit einem MIDI-Datenspeichergerät/Stummschalten und Solo-Wiedergabe einzelner Parts Stummschalten und Solo- Wiedergabe einzelner Parts Während der Computer bzw. Sequenzer einen Song spielt, lassen sich spezifi- sche der 16 Parts im MU5 stummschalten oder auf Solo-Wiedergabe schalten.

  • Seite 34: Gebrauch Der Bearbeitungsfunktionen

    Gebrauch der Bearbeitungsfunktionen Mit den Bearbeitungsfunktionen des MU5 können Sie die einzelnen Parts wunschgemäß einstellen und andere wichtige Betriebsparameter justieren. So können Sie beispielsweise die Lautstärke und die Tonhöhe spezifischer Parts einstellen, die Anschlaglautstärke der Tastatur ändern und die geänderten Daten zur Sicherstellung zu einem Computer, Sequenzer oder Datenspeicher- gerät übertragen.
  • Seite 35 Bedienvorgang, um eine andere Funktion einzustellen. Dies beendet unsere kurze Einführung in die grundlegende Bedienung des MU5. Sie sind nun für den Einsatz des MU5 gerüstet und können sich dem Kapitel “Funktionsübersicht” widmen, um detaillierte Informationen über spezifische Funktionen des Utility- und des Part-...

  • Seite 36: Funktionsübersicht

    Eine Änderung der Gesamtstimmung wirkt sich auch auf die Instrumente der Schlagzeug-Sets aus. Die MASTER TUNE- Funktion ist insbesondere dann von Nutzen, wenn der MU5 an die Tonhöhe anderer Instrumente angepaßt werden muß. (Die tatsächli- che Tonhöhe der einzelnen Stimmen hängt dabei jedoch auch von...

  • Seite 37: Transpose (Transponierung)

    Bereich +/- 24 Halbtöne Standard Mit dieser Funktion können Sie die Tastatur des MU5 innerhalb eines Bereich von vier Oktaven in Halbtonschritten transponieren (d.h. in eine andere Tonart versetzen). Bei einer Einstellung von “0” werden die Noten in der normalen Tonhöhe produziert. Im Gegensatz zur Gesamtstimmung (MASTER TUNE) hat die Transponierung keinen Einfluß...

  • Seite 38: Velocity (Anschlaglautstärke)

    Notendaten von einem Sequenzer oder einem externen Keyboard. Beachten Sie bitte, daß beim Spielen auf der HINWEIS Tastatur des MU5 die effektive Tonlautstärke des jeweiligen Parts auch von der Einstellung der Part- Bearbeitungsfunktion VOL abhängt. Wenn mit der VOL-Funktion ein extrem kleiner Wert eingestellt ist, bleibt die Lautstärke des Parts auch bei hohen...

  • Seite 39: Locl Ctrl (Lokalsteuerung)

    (einstellbar mit den Tasten Standard Bei dieser Funktion können Sie einstellen, ob der interne Ton- generator beim Spielen auf der Tastatur des MU5 angesteuert wird und Ton erzeugt. Bei der Einstellung “oFF” erzeugt der interne Tongenerator beim Anschlagen von Tasten keinen Ton.

  • Seite 40: Dump Out (Speicherdatenübertragung )

    1 bis 16, ALL Einstellungen Standard Mit dieser Funktion können Sie die aktuellen Parametereinstellungen des MU5 zur Sicherstellung zu einem MIDI-Sequenzer, einem Computer oder einem MIDI-Daten- speichergerät (z.B. Yamaha MIDI Data Filer MDF2) übertragen und dort speichern. Speichern und Laden von Daten über MIDI...
  • Seite 41 Gerät angeschlossen und der HOST SELECT- Schalter richtig eingestellt ist. Für MIDI-Datenübertragung verbinden Sie die MIDI OUT- Buchse am MU5 mit der MIDI IN-Buchse des Daten- speichergeräts. (Siehe “Speichern und Laden von Daten über MIDI” in der obigen Abbildung.) Stellen Sie den HOST SELECT-Schalter in diesem Fall auf MIDI.

  • Seite 42: Init All (Intialisierung)

    Sie sie vor der Initialisierung mit der DUMP OUT-Funktion in einem Datenspeichergerät sicher- stellen. (Siehe Seite 36.) Bedienvorgang Betätigen Sie bei gedrückt gehaltendenen Tasten die -Taste. Nach abgeschlossener Initialisierung wird auf dem Display die Meldung “Finished” angezeigt, wobei der MU5 wieder auf normalen Spielmodus schaltet.

  • Seite 43: Part-Bearbeitungsmodus

    Die Lautstärkeeinstellungen der einzelnen Parts werden auf dem Display durch Balken grafisch dargestellt. Beachten Sie bitte, daß beim Spielen auf der HINWEIS Tastatur des MU5 die effektive Lautstärke des gewählten Parts auch von der Einstellung der Utility-Funktion VELOCITY (Anschlaglautstärke) abhängt. Wenn beim Velcity-Parameter ein extrem kleiner Wert eingestellt ist, bleibt die Lautstärke des...

  • Seite 44: Pan (Panorama)

    Hier können Sie den MIDI-Empfangskanal für den gewählten Part einstellen. Wenn einem Part beispielsweise Kanal 1 zu- geordnet wurde, spricht er nur auf MIDI-Daten an, die vom MU5 auf diesem Kanal empfangen werden. Für vollen multitimbralen Betrieb, bei dem jeder Part eine andere Stimme spielt, verwenden Sie die Standardeinstellung.

  • Seite 45: Note Shift (Notenversetzung)

    Part-Bearbeitungsmodus NOTE SHIFT (Notenversetzung) Versetzungswert PART VOICE NAME Notenversetzung der einzelnen Parts Gewählter Part 1 2 3 4 5 6 7 8 9 10 1112 Bereich -24 bis +24 Halbtöne Standard Hier können Sie einzelne Parts versetzen (transponieren). Beach- ten Sie bitte, daß die effektive Notenversetzung des Parts auch von der Einstellung der globalen Utility-Funktion TRANSPOSE abhängt (siehe Seite 33).

  • Seite 46: Bend Range (Pitch-Bend-Bereich)

    “Beugen” gespielter Noten ermöglicht. Die Pitch-Bend- Werte werden auch bei der Aufnahme mit einem Sequenzer zusammen mit den normalen Notendaten gespeichert und bei der Wiedergabe dann vom MU5 bei der Tonerzeugung berücksich- tigt. Die Standardeinstellung (+02) ermöglicht Beugen der Tonhöhe um einen Ganzton nach oben bzw.

  • Seite 47: Anhang

    Anhang Problemlösungen Obwohl der MU5 äußerst einfach zu bedienen ist, können beim Einsatz dennoch Probleme auftreten. Gehen Sie in einem solchen Fall bitte zunächst die unten abgedruckte Liste durch, bevor Sie einen Defekt am Instrument annehmen. Problem Mögliche Ursache und Abhilfe Gerät kann nicht...
  • Seite 48 (z.B. “MIDI Echo” oder “Echo Back”). Einsatz mit einem Sequenzer bzw. Computer. MU5 erzeugt beim • Dies ist normal, wenn die Signale des MU5 durch Spielen auf seiner einen Sequenzer (bzw. Computer) gehen und das Tastatur Ton, andere Gerät auf “MIDI Echo” bzw. “Echo Back”...

  • Seite 49: Fehlermeldungen

    Problemlösungen / Fehlermeldungen Fehlermeldungen Falls beim Betrieb ein Fehlerzustand auftritt, zeigt der MU5 eine entsprechen- de Fehlermeldung an, die auf das Problem aufmerksam macht und eine schnel- le Abhilfe ermöglicht. PART VOICE NAME Der Pufferspeicher des MU5 war beim MIDI-Datenempfang überfordert. Reduzieren Sie die zum MU5 gesendete Datenmenge, um den Vorgang danach erneut auszuführen.

  • Seite 50: Technische Daten

    MAC -- 31.250 bps PC-1 -- 31.250 bps PC-2 -- 38.400 bps Spannungsversorgung YAMAHA Netzadapter PA-3, PA-4 oder PA-40 (separat erhältlich) (Der PA-3B darf nicht verwendet werden.) Sechs R6-Batterien (1,5 V, Größe “AA”, SUM-3 oder gleichwertige Batterien) (separat erhältlich) Abmessungen (B x T x H)

  • Seite 51: Stichwortverzeichnis

    Technische Daten / Stichwortverzeichnis Stichwortverzeichnis Anschlaglautstärke ... . 34 MIDI ..... . . 11 Anschluß...

  • Seite 52: Midi-Datenformat

    Voice List & MIDI Data Format...

  • Seite 53: Voice List

    Voice List Voice List Instrument Name Instrument Name Group Group Piano Acoustic Grand Piano GrandPno Bass Acoustic Bass Aco.Bass Bright Acoustic Piano BritePno Electric Bass (finger) FngrBass Electric Grand Piano E.Grand Electric Bass (pick) PickBass Honky-tonk Piano HnkyTonk Fretless Bass Fretless Electric Piano 1 E.Piano1...
  • Seite 54 Voice List Instrument Name Instrument Name Group Group Reed Soprano Sax SprnoSax Synth Effects FX 1 (rain) Rain Alto Sax Alto Sax FX 2 (soundtrack) SoundTrk Tenor Sax TenorSax FX 3 (crystal) Crystal Baritone Sax Bari.Sax FX 4 (atmosphere) Atmosphr Oboe Oboe FX 5 (brightness)
  • Seite 55 Drum Map Pgm# Note# Note Key Off Alternate Standard Kit Room Kit Rock Kit Electronic Kit Click L Click H C# 0 Brush Tap Brush Swirl L D# 0 Brush Slap Brush Swirl H Reverse Cymbal Snare Roll Castanet Hi Q Snare L SD Power M Snare M...
  • Seite 56 Voice List Analog Kit Jazz Kit Brush Kit Classic Kit Reverse Cymbal Hi Q SD Power H Brush Slap L Bass Drum M BD Analog L BD Analog H Gran Cassa Analog Side Stick Analog Snare L Brush Slap Analog Snare H Brush Tap Analog Tom 1 Jazz Tom 1...
  • Seite 57 Pgm# Note# Note Key Off Alternate Standard Kit Room Kit Rock Kit Electronic Kit Bongo H C# 3 Bongo L Conga H Mute D# 3 Conga H Open Conga L Timbale H Timbale L High Agogo G# 3 Low Agogo Cabasa A# 3 Maracas...
  • Seite 58 Voice List Analog Kit Jazz Kit Brush Kit Classic Kit Analog Conga H Analog Conga M Analog Conga L Scratch Push Scratch Pull add-...

  • Seite 59: Midi Data Format

    MIDI Data Format 1. General 1.1 Application This following MIDI information applies to the MU5. 1.2 Applicable Standards MIDI 1.0 Standard. 2. MIDI Reception / Transmission Diagrams 2.1 Transmit Condition HOST IN < sel > MIDI ≠ MIDI NOTE ON...
  • Seite 60 MIDI Data Format 2.2 Receive Condition MIDI ACTIVE SENSING < Rxnm > NOTE OFF ≠ off < Rxnm > NOTE ON ≠ off $Bn, $00 BANK SELECT MSB $Bn, $20 BANK SELECT LSB $Bn, $01 MODULATION $Bn, $06 DATA ENTRY MSB $Bn, $26 DATA ENTRY LSB $Bn, $07...

  • Seite 61: Control Change

    3. Channel Messages 3.1 Transmission 3.1.1 Note ON/OFF Note Range = E-2 – E8 Velocity = 0 – 127 3.1.2 Control change The following parameters can be transmitted. Control # Parameter Range Bank select MSB 0,127 Bank select LSB Data Entry MSB 0 –...
  • Seite 62 = 1 – 127 (Note On velocity only.) When Receive Note Message is set to OFF, reception is disabled. When drum part data is received, the MU5 sometimes does not respond to Note Off messages (depending on the transmitted instrument).
  • Seite 63 3.2.2.1 Bank Select Control # Parameter Range Bank select MSB : Melody Voice of GM 1 – 126 : No sound : Rhythm Voice of GM Bank select LSB : Fixed Processing of bank select messages is paused until a program change message is received.
  • Seite 64 Refer to the Voice List on page add-2. 3.2.4 Pitch Bend Pitch Bend resolution is 14 bit (-8192 – +8191). 3.2.5 Channel Mode Messages The MU5 receives and responds to the following channel mode messages: 2nd byte 3rd byte All sound off...

  • Seite 65: All Notes Off

    Omni Off is executed. (Rest is the same as in “All Notes Off” above.) 3.2.5.5 Omni On Since the MU5 has no such function, Omni On is not executed. (Rest is the same as in “All Notes Off” above.) 3.2.5.6 Mono Same as in “All Sounds Off”...

  • Seite 66: Master Volume

    MIDI Data Format 4. System Exclusive Messages 4.1 Parameter Change The MU5 receives and responds to the following parameter change messages: • Universal Real Time Message Master Volume • Universal Non Real Time Message General MIDI Mode On • Yamaha GM Exclusive Message MIDI Master Tuning •...
  • Seite 67 11110111 F7 = End of exclusive Following reception of the above parameters, all MU5 parameters will be initialized (excepting Master Tuning). However, when Mute Lock of the System parameters is set to on, Receive Note Message of the Multi Part parameters is not initialized. Since one of these messages takes about 50 msec to process, allow a sufficient amount of time before transmitting the next message.
  • Seite 68 0. If the received data is outside the “legal” range (i.e., higher or lower than the maximum and minimum set values at each address), the MU5 changes the value to the nearest maximum or minimum setting. 4.4.1 System Data Parameter Change Refer to charts 1-1 and 1-2 on pages add-21 and add-22.
  • Seite 69 PITCH BEND RANGE MOD LFO PITCH DEPTH CHANNEL AFTER TOUCH PITCH CONTROL If only Master Tune is received, the MU5 does not confirm with checksum. The MU5 does not respond to the following parameters: • System parameters EXCLUSIVE RECEIVE SWITCH...
  • Seite 70 The MU5 cannot send amounts of data greater than 513 bytes at a time. If a dump request exceeding 513 bytes is received, the MU5 breaks up the data into packets of 512 bytes or less and pauses for 120 msec or more before transmitting each packet.
  • Seite 71 The device making the dump request must include the corresponding parameter header for each data type (listed below). For example, if only one dump request header is used to request both System and Multi Part data, the MU5 will transmit only the System data.
  • Seite 72 EG. RELEASE RATE PITCH BEND RANGE MOD LFO PITCH DEPTH CHANNEL AFTER TOUCH PITCH CONTROL SYSTEM INFORMATION For the following parameters, which are unavailable on the MU5, the MU5 sends fixed data. • System parameters EXCLUSIVE RECEIVE SWITCH PROGRAM CHANGE RECEIVE SWITCH...
  • Seite 73 Chart 1-2 : MIDI Parameter Change table ( SYSTEM ) Address Size Data Parameter Description Default value 00 00 00 1C – E4 MASTER TUNE -100 – +100 (cents) 00 80 00 00 01* 1st bit 3–0 bit 7–4 (80) 2nd bit 3–0 bit 3–0 00 00 02 00 –...
  • Seite 74 MIDI Data Format Address Size Data Parameter Description Default value 02 0n 11 31 – 4F LFO DEPTH -15 – +15 02 0n 12 00 – 7F LFO DELAY 0 – 127 02 0n 13 00 – 0F MOD LFO PITCH DEPTH 0 –...
  • Seite 75 YAMAHA [ Tone Generator ] Date:27-JUL-1994 Model MIDI Implementation Chart Version : 1.00 +----------------------------------------------------------------------+ Transmitted Recognized Remarks Function ... : :-------------------+----------------+----------------+----------------: :Basic Default : 1 - 16 : 1 - 16 : memorized :Channel Changed : 1 - 16 : 1 - 16...
  • Seite 76 M.D.G., EMI Division © Yamaha Corporation 1994 VS67010 408PTCP25.2-01A0 Printed in Japan...
