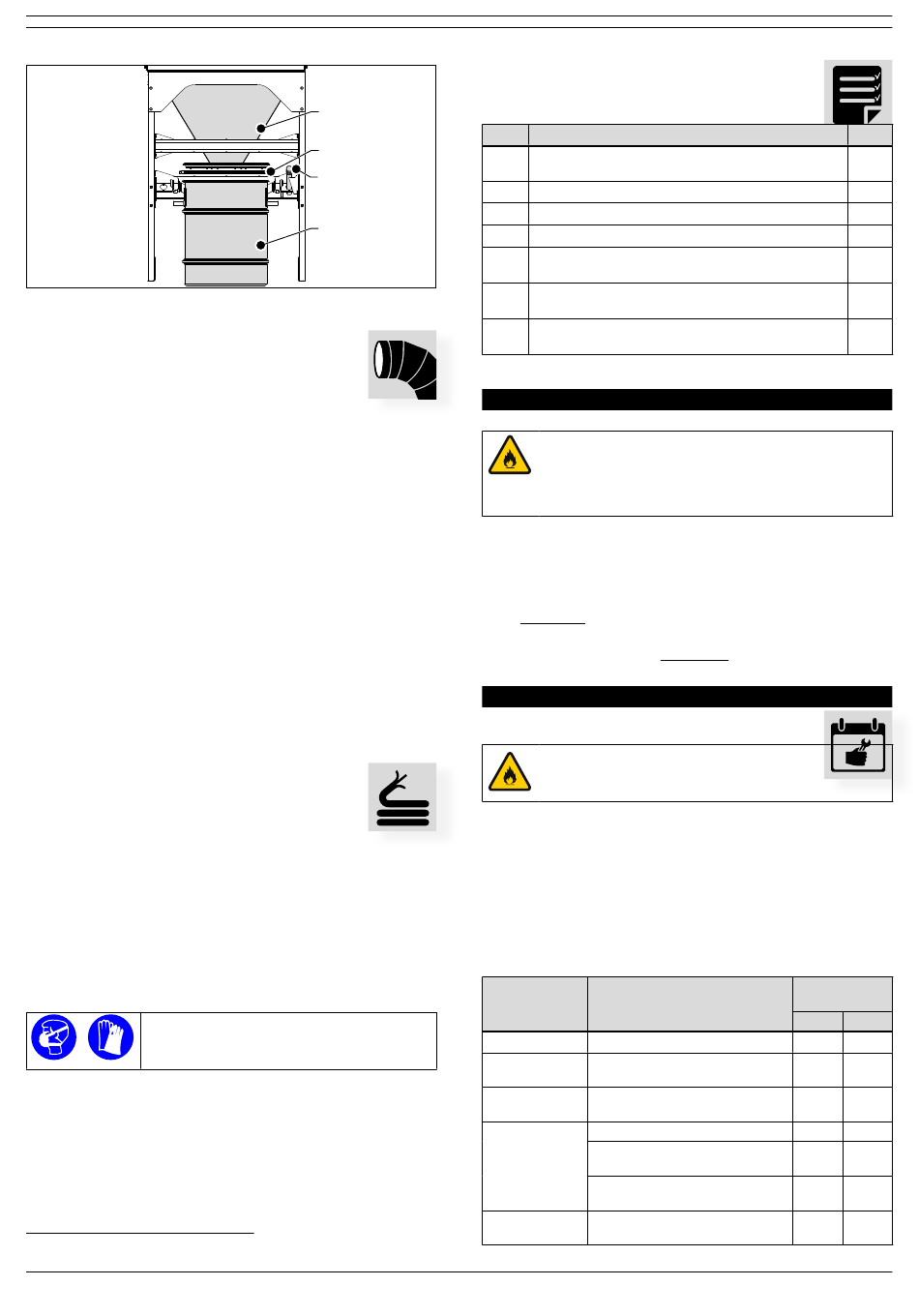

Abb. 4.28
Staubbehälter
4.10
Rohranschluss
Das MDB-System muss an ein Rohrleitungssystem
mit entsprechendem Durchmesser angeschlossen
werden.
Min. Rohrdurchmesser: Ø 400 mm / Ø 500 mm / Ø 630 mm,
je nach Konfiguration.
4.10.1 Einlassrohr
•
Lufteinlassmodul an eine Absaugrohrleitung anschließen.
•
Sicherstellen, dass alle Anschlüsse luftdicht sind.
4.10.2 Ausblasrohr
Für Servicezwecke kann das Rohrleitungsstück am Luftauslass
für einen Zugriff auf das Filtermodul entfernt werden. Aus
diesem Grund muss das Ausblasrohr unterstützt werden, um
Schäden nach dem Abklemmen des Luftauslasses zu
vermeiden.
•
Für das Ausblasrohr somit eine Stützkonstruktion
montieren.
•
Luftauslass an eine Absaugrohrleitung anschließen.
•
Sicherstellen, dass alle Anschlüsse luftdicht sind.
4.11
Elektrischer Anschluss
Für den elektrischen Anschluss des Filterreinigungs-
systems und Ventilators siehe die Installations-
anleitung des mit dem Produkt mitgelieferten
Steuerungssystems (ControlGo bzw. ControlPro).
4.12
Optionen
4.12.1 Volumenstromregler MRD-315/400/500
•
Volumenstromregler an einer geeigneten Position im
Einlassrohr installieren.
4.12.2 PRECO-N (Precoat-Schicht)
Persönliche Schutzausrüstung (PSA)
Bei dem Auftragen des Precoatiermittels
Atemschutz und Schutzhandschuhe tragen!
•
Den Druckluft abkoppeln.
•
Precoatiermittel in einen Eimer abfüllen.
•
Staubbehälter entfernen.
•
Den angeschlossenen Ventilator einschalten. Der Ventilator
muss mit höchster Drehzahl laufen.
•
Das Precoatiermittel nach und nach
•
Ventilatorbetrieb stoppen.
•
Staubbehälter wieder installieren.
14. Dosierungsgeschwindigkeit: ca. 1 kg/min.
0000100513/011222/E MDB GO | MDB PRO
A
B
C
D
in den Trichter füllen.
14
4.13
Installations-Checkliste
#
Prüfpunkt
1.
Sind alle Tragrahmen-Schraubverbindungen
festgezogen?
2.
Sind alle Anschlüsse luftdicht?
3.
Steht ein 4–5 bar großer Luftdruck zur Verfügung?
4.
Sind alle Filterpatronen korrekt installiert?
5.
Ist der Staubbehälter korrekt installiert? Ist dieser
mit Schnellspannern am Trichter befestigt?
6.
Dreht sich der Absaugventilator mit korrekter
Drehrichtung?
7.
Entspricht das Luftvolumen des Absaugsystems den
Konstruktionsspezifikationen?
5
BETRIEB
WARNUNG!
Brandgefahr! Das Produkt nicht gebrauchen für
Polierarbeiten in Kombination mit Schleif-, Schweiß-
oder anderen funkenerzeugenden Arbeiten.
Siehe Kapitel 3 / Gebrauch.
5.1
Steuerung
Wie das MDB-Systems angesteuert wird, hängt vom jeweils
gewählten MDB-Modell ab.
- MDB-GO: Siehe die Installations- und Betriebsanleitung für
das ControlGo
- MDB-PRO: Siehe die Installationsanleitung und die Online-
Betriebsanleitung für das ControlPro
6
WARTUNG
WARNUNG!
Überfällige Wartung kann zu Brand führen.
6.1
Regelmäßige Wartung
Die angegebenen Wartungsintervalle hängen von den
jeweiligen Arbeits- und Betriebsbedingungen ab. Daher wird
-zusätzlich zu der in dieser Anleitung angegebenen
regelmäßigen Wartung- empfohlen, das gesamte System
einmal pro Jahr einer gründlichen Gesamtinspektion zu
unterziehen. Wenden Sie sich zu diesem Zweck an Ihren
Händler.
Komponente
Tätigkeit
Staubbehälter
Leeren; siehe Abschnitt 6.2
Druckluftregler
Ablassen
(Option)
Gehäuse
Darauf achten, dass keine
Leckage vorhanden ist
Druckluftsystem
Korrekten Anschluss sicherstellen
Auf korrekten Druck achten (4-5
bar)
Ventile und Filtermembrane auf
Beschädigungen überprüfen
Filterpatronen
Korrekte Position sicherstellen;
siehe Abschnitt 4.8
√
√
√
OK
Häufigkeit:
alle X Monate
X=3
X=12
*)
X
X
X
X
X
X
14
