Druckluftanschluss
Druckluftverbrauch
Elektrische Daten
Eingangsspannung für die
Magnetventile
Genehmigungen und Zertifikate
CE
MDB + CART-PTFE/10
MDB + CART-PTFE/15
Für weitere Einzelheiten zur Schweißrauchklasse des
jeweiligen Produkttyps, zur Anzahl der Filterpatronen und
Größe der Filterfläche siehe Tabelle II auf Seite 18.
Siehe das verfügbare Produktdatenblatt für
detaillierte Produktspezifikationen.
1.6
Abmessungen
Für die Abmessungen der einzelnen Filtermodule
und des Tragrahmens, siehe Abb. I auf Seite 19.
Für die Abmessungen des vollständigen MDB-
Systems siehe das jeweilige Produktdatenblatt.
1.7
Umgebungs- und Prozessbedingungen
Prozesstemperatur:
- mind.
- Nenntemp.
- max.
Max. rel. Luftfeuchtigkeit
Lagerbedingungen
Außeneinsatz zugelassen
1.8
Transport des Systems
Der Hersteller haftet für keinerlei Transportschäden nach
Ablieferung des Produkts. Gehen Sie immer vorsichtig mit dem
System und/oder eventuellen dazugehörigen Optionen bzw.
Zubehör um.
2
PRODUKTBESCHREIBUNG
2.1
Komponenten
Das System besteht aus folgenden Hauptbestandteilen und
-Elementen:

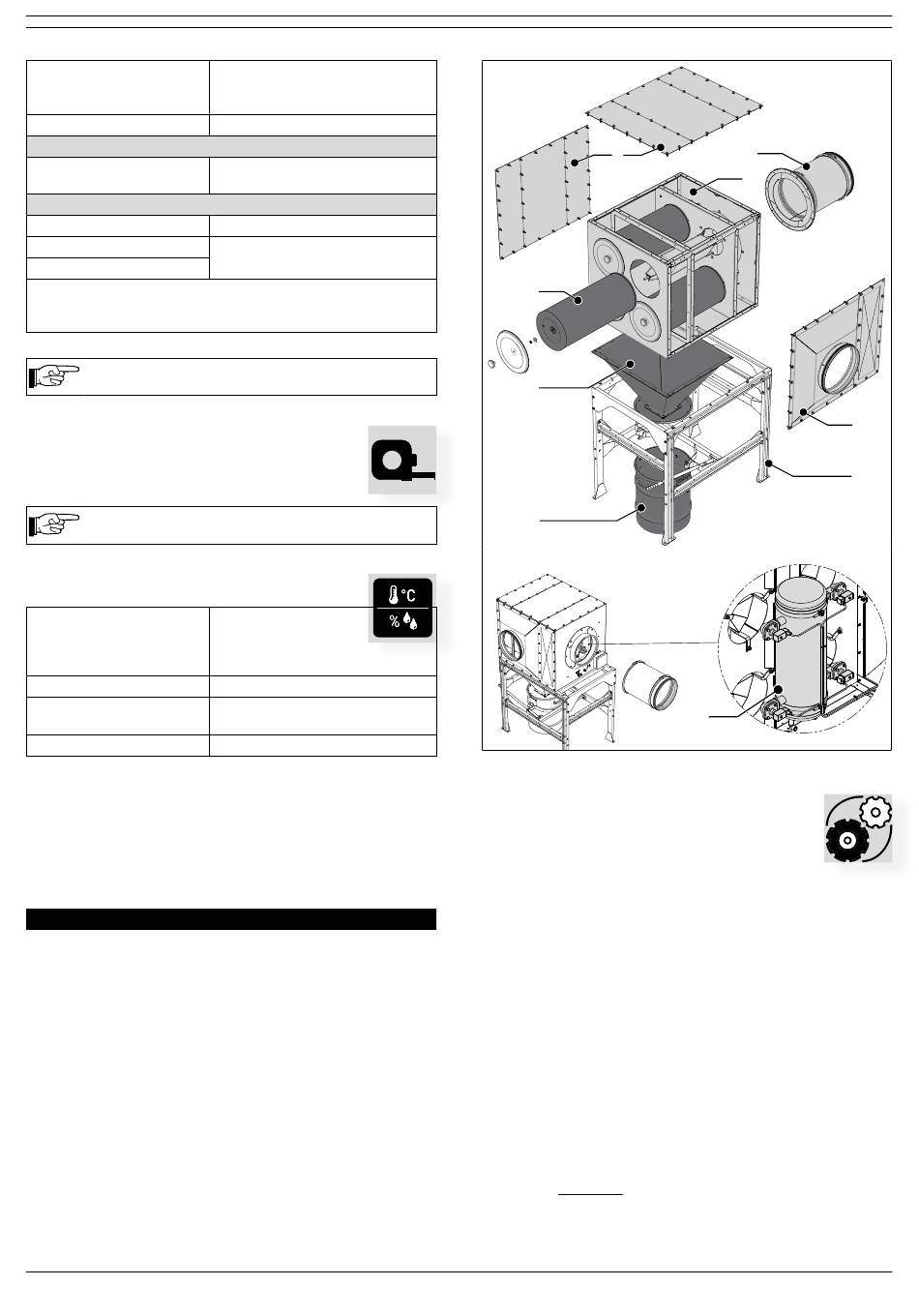

Abb. 2.1
A
Abdeckplatten
B
Luftauslassmodul(e) (MDB-OUTLET rund)
C
Filtermodul(e) (MDB-BM/2 und/oder MDB-BM/4)
D Filterpatronen (CART)
E
Trichter (MDB-HOPPER)
F
Staubbehälter (DB-80)
G Lufteinlassmodul(e) (MDB-INLET viereckig)
H Tragrahmen (MDB-FRAME)
I
RamAir™ Impulsverstärker (Filterreinigungssystem,
bestehend aus einem Druckluftbehälter + Magnetventilen)
0000100513/011222/E MDB GO | MDB PRO
Steckanschluss:
- Einlass: ⅜ Zoll
- Auslass: 12 mm
40-50 nl/Stoß
24 V=
W3 (gemäß EN-ISO 21904-
2:2020)
5 °C
20 °C
70 °C
90 %
5-45 °C
relative Feuchtigkeit max. 80%
ja
A
D
E
F
Abb. 2.1
Hauptkomponenten
2.2
Arbeitsweise
Die verunreinigte Luft wird durch das/die
Lufteinlassmodul(e) gesaugt. Die Luft passiert dann
die im Gehäuse befindlichen Filterpatronen. Die
gefilterte Luft verlässt das Filtersystem durch das/die
Auslassmodul(e), um rezirkuliert oder in die Atmosphäre
entlassen zu werden.
Die Filterpatronen werden einzeln von der Innenseite heraus
durch Druckluftimpulse gereinigt. Dieses
Filterreinigungssystem wird RamAir™-Impulsverstärker
genannt. Der Staub und die Schmutzpartikel werden im
Staubbehälter aufgefangen.
Hinter jedem Lufteinlassmodul befindliche Ablenkplatten
verteilen die Staublast über die Filterpatronen und fungieren
gleichzeitig als Funkenfänger.
2.2.1
Steuerung
Für die Aktivierung des MDB-Filterreinigungssystems und die
Ansteuerung des damit verbundenen Ventilators stehen zwei
Möglichkeiten zur Verfügung.
- MDB GO: ControlGo | Intelligenter Steuerungskasten für
grundlegende Ventilator-/Filteransteuerung
B
C
G
H
H
4
