4.5.2

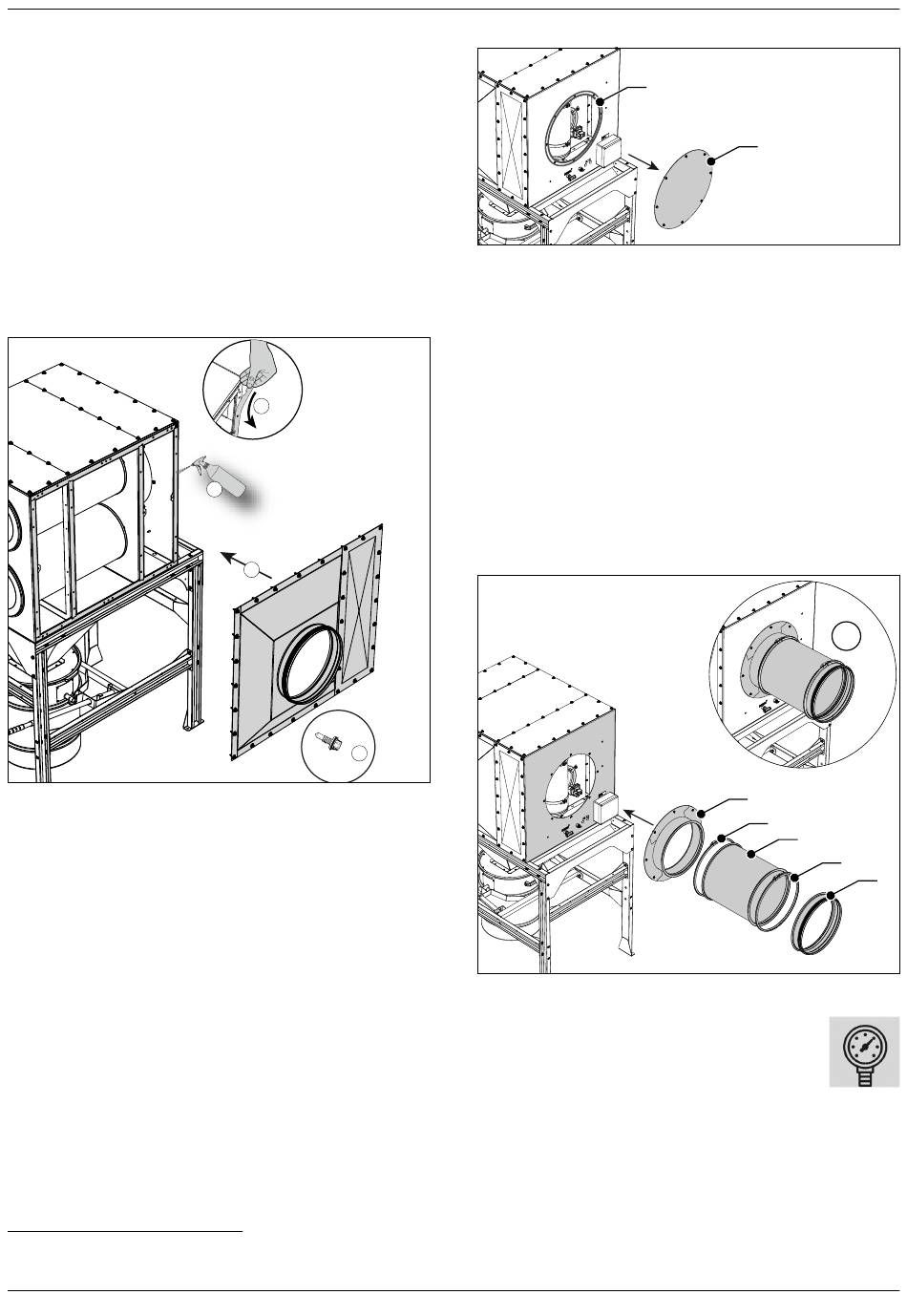

Lufteinlassmodul (viereckig)
Zur Montage des Lufteinlassmoduls wie folgt vorgehen.
Abb. 4.22
•
(1) An der Position des Lufteinlassmoduls das Trägerband
der Dichtung abziehen.
•
(2) SealApplicator-Schmierstoff auf die Dichtungen
aufsprühen.
•
(3) Das Lufteinlassmodul innerhalb von 60 Sekunden
auf dem Filtermodul aufsetzen.
•
(4) Das Lufteinlassmodul mit den Flanschschrauben
befestigen.
Falls zutreffend:
•
Genauso mit den anderen Lufteinlassmodul(en) verfahren.
Abb. 4.22
Lufteinlassmodul(e)
4.5.3
Luftauslass (rund)
Der Luftauslass ersetzt die runde Abdeckplatte an der
Rückseite des Filtermoduls.
Zur Montage des Luftauslassmoduls wie folgt vorgehen.
Abb. 4.23
•
Flanschschrauben lösen und Abdeckplatte (B) entfernen
Die Flanschschrauben
13
•
Dichtungsband (A) von der Einheit (beide Reihen)
entfernen.
12. Die runde Abdeckplatte wird überflüssig.
13. Diese sind für die Montage des Luftauslasses erforderlich
0000100513/011222/E MDB GO | MDB PRO
1 1
2
3
4
31x
behalten.
Abb. 4.23
Runde Abdeckplatte
Abb. 4.24
Der Luftauslass ist vormontiert und umfasst einen Flansch (A),
ein Rohrleitungsstück (C) sowie einen Auslassanschluss mit
KEN-LOK-Dichtung (D). Die Rohrleitung wird mit zwei
Schlauchschellen (B) angeschlossen.
Der Flansch ist mit AllTight™-Dichtungsmaterial ausgestattet.
Abb. 4.24
•
Flansch (A) von der Baugruppe lösen.
•
Das Trägerband der AllTight™ -Dichtungen abziehen.
•
SealApplicator auf die Dichtungen aufsprühen.
•
Der Flansch innerhalb von 60 Sekunden auf dem
Filtermodul aufsetzen.
•
Flansch mit den Flanschschrauben befestigen.
•
Luftauslass (E) zusammenbauen.
.
12
Abb. 4.24
Luftauslass
4.6
Druckluftanschluss
Jedes Filtermodul verfügt über einen Druckschlauch
mit T-Anschlussstück.
Abb. 4.25
•
Die T-Anschlussstücke (C) an der Rückseite des jeweiligen
Filtermoduls anbringen.
•
Die Schläuche in Reihe anschließen.
•
Das letzte T-Anschlussstück mit einem Endstopfen (A)
abschließen.
•
Am Tragrahmen einen Druckluftregler (CAR-KIT bzw.
gleichwertig) (B) installieren. Auf 5 bar einstellen.
A
B
A
B
C
E
B
D
12
