Das freie Druckschlauchende am Druckluftregler
anschließen. Mittels der auf der Rückseite befindlichen
Pfeilsymbole eine korrekte Luftstromrichtung durch den
Druckluftregler sicherstellen.
•
Druckluftregler an die Druckluftversorgung anschließen.
A
B
max. 2 mm

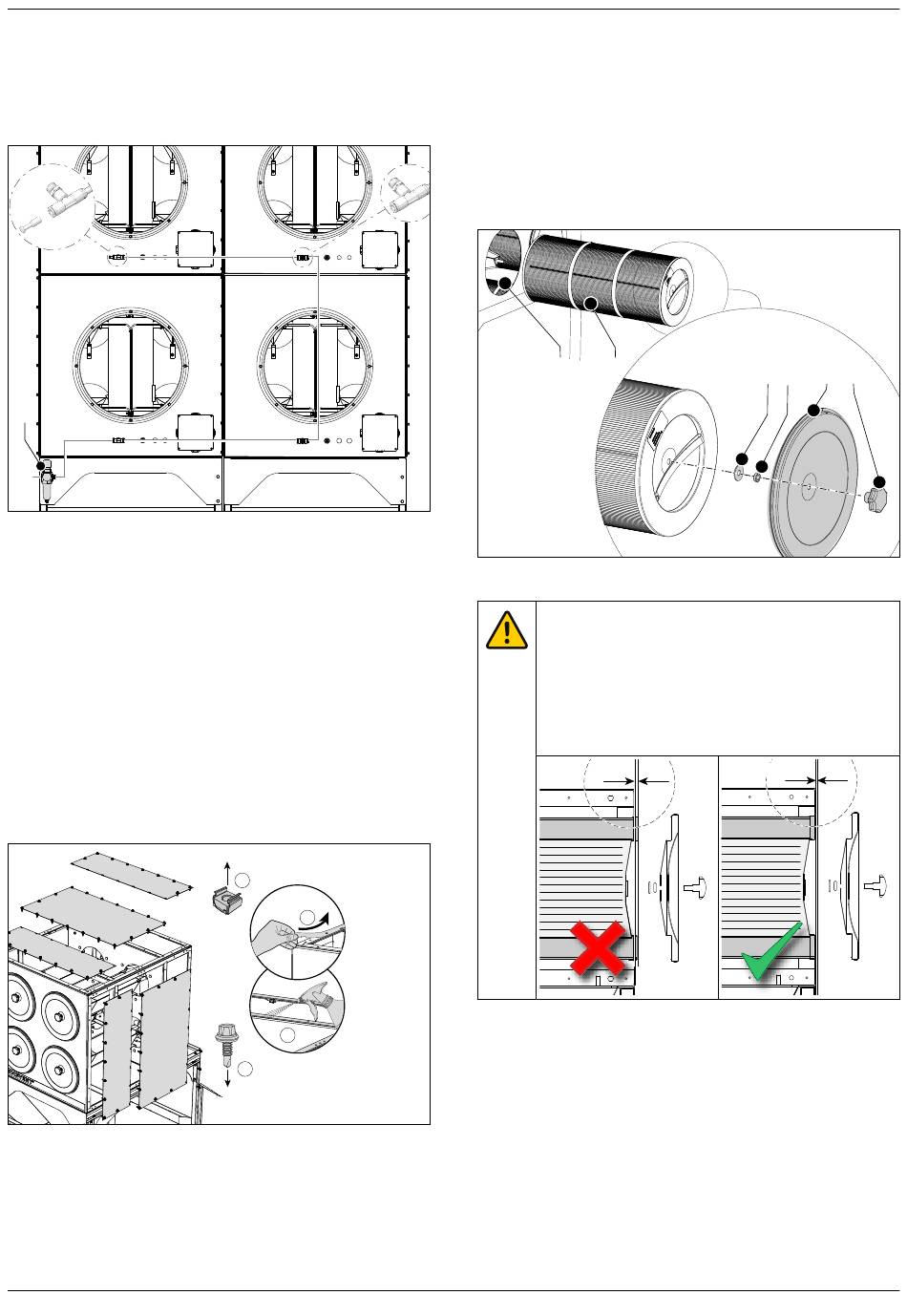

Abb. 4.25
Druckschlauch
4.7
Abdeckplatten
Abb. 4.26
•
Die Abdichtungen um weitere Öffnungen ergänzen. Diese
müssen mit den Öffnungen im Filtermodul übereinstimmen.
•
(1) Die an der Oberseite der Filtermodule befindlichen
Käfigmuttern entfernen.
•
(2) Von der Rückseite der Dichtungen das Trägerband
abziehen.
•
(3) SealApplicator-Schmierstoff auf die Dichtungen
aufsprühen.
•
Eine Abdeckplatte innerhalb von 60 Sekunden auf dem
>2 mm
Filtermodul aufsetzen.
•
Abdeckplatte mit den Flanschschrauben befestigen.
•
Genauso mit den verbliebenen Abdeckplatten verfahren.
Abb. 4.26
Abdeckplatten
0000100513/011222/E MDB GO | MDB PRO
C
max. 2 mm
1
2
3
>2 mm
4
4.8
Filterpatronen
Zur Montage der Filterpatronen wie folgt vorgehen.
Abb. 4.27
•
Sternknopf (F) lösen und Deckel (E), Mutter (D) und
Unterlegscheibe (C) entfernen.
•
Filterpatrone (B) in den Patronenhalter (A) einführen.
•
Entfernte Komponenten in umgekehrter Reihenfolge wieder
einbauen.
A
B
max. 2 mm
Abb. 4.27
Montage der Filterpatronen
ACHTUNG
Sicherstellen, dass die Vorderseite der Filterpatrone
zum Filtergehäuse ausgerichtet
dadurch gut schließt. Ist dies nicht der Fall, dann ist
die Filterpatrone nicht korrekt positioniert. Dies
kann zu Leckstellen und einem nur niedrigen
Filterwirkungsgrad führen.
Toleranz: max. 2 mm
*)
>2 mm
•
Gleiche Vorgehensweise an den verbliebenen Filterpatronen
ausführen.
4.9
Staubbehälter
Abb. 4.28
•
Staubbehälter (D) unter dem Trichter (A) aufstellen.
•
Den Staubbehälter mit Hebel (C) anheben und in die
vorgesehene Position bringen.
•
Staubbehälter mit Schnellspanner (B) am Trichter
befestigen.
C
D
E
F
ist und der Deckel
*)
max. 2 mm
>2 mm
