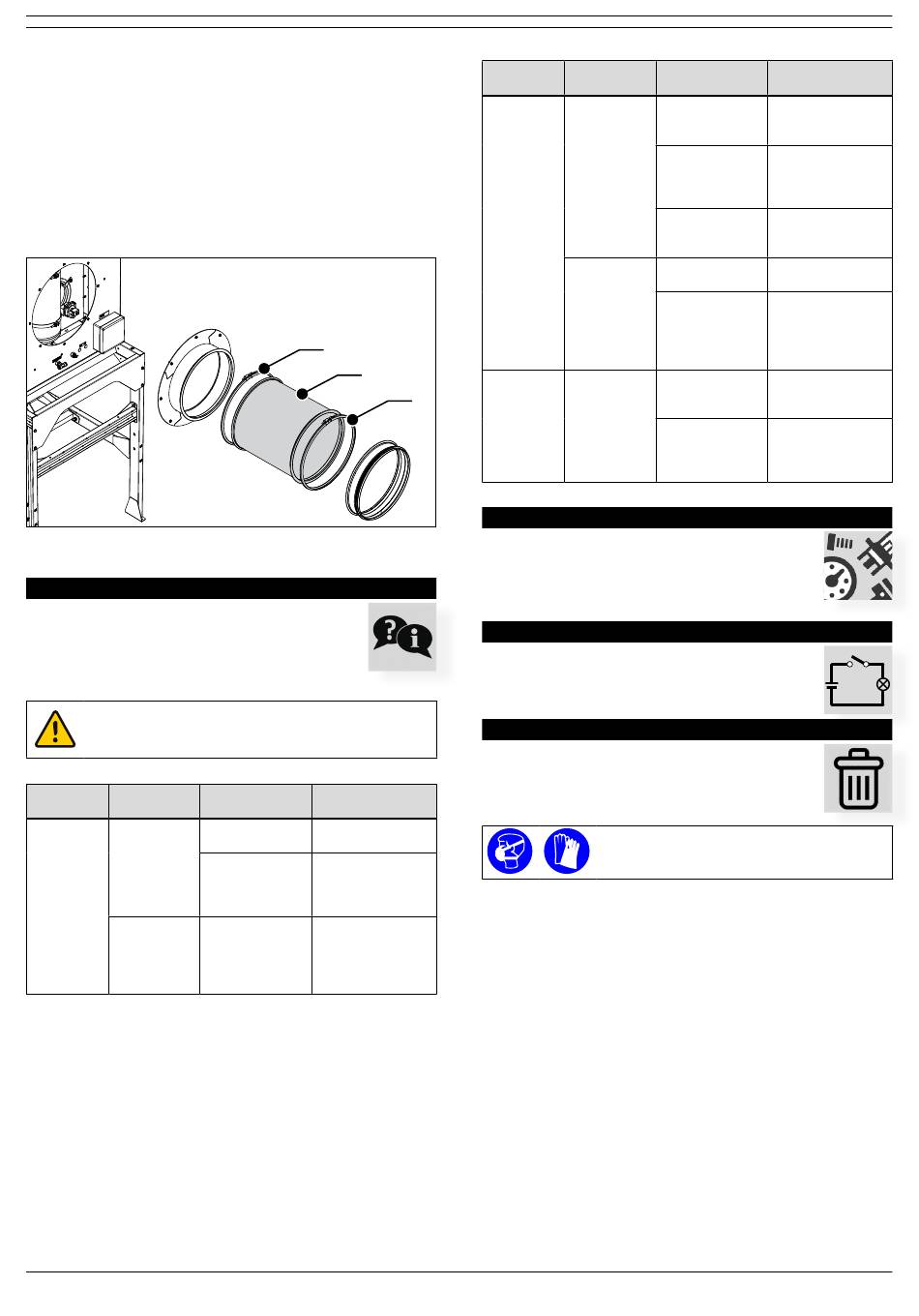

6.4
Zugriff von der Rückseite
Für Servicezwecke ist ein rückseitiger Zugriff auf das
Filtermodul möglich. Für den Zugriff wie folgt vorgehen:
Abb. 6.3
•
Schlauchschellen (A+C) lösen.
•
Rohrleitungsstück (B) herausnehmen. Auf ausreichende
Unterstützung der Absaugrohrleitung achten!
Sie können jetzt die Innenseite des Filtermoduls kontrollieren.
Abb. 6.3
Rückseitiger Zugriff auf das Filtermodul
7
STÖRUNGSBEHEBUNG
Wenn das System nicht oder nicht ordnungsgemäß
funktioniert, dann können Sie möglicherweise
anhand der folgenden Checkliste die Störung selbst
beheben. Bei Misserfolg wenden Sie sich an Ihren
Händler.
WARNUNG
Befolgen Sie für die untenstehenden Arbeiten die in
Kapitel 3 beschriebenen Sicherheitsvorschriften.
Störung
Problem
Mangelhafte
System
Absaug-
funktioniert
leistung
nicht
einwandfrei
Verun-
reinigung der
Werkstatt
0000100513/011222/E MDB GO | MDB PRO
A
B
Mögliche
Abhilfe
Ursache
Filterpatronen
Filterpatronen
gesättigt
austauschen
Verkehrte
Motordrehrichtung
Drehrichtung des
umkehren
angeschlossenen
Ventilatormotors
Filterpatrone(n)
Filterpatrone(n)
gerissen oder
austauschen bzw.
falsch eingesetzt
korrekt einsetzen
(siehe Abschnitt
6.3)
Störung
Problem
Mangelhafte
Keine
Absaug-
Filter-
leistung
reinigung
(Fort-
setzug)
Drucklufttank
ohne
Luftdruck
Zischendes
Keine
Geräusch
Filter-
C
reinigung
8
ERSATZTEILE
Siehe die Explosionszeichnung Abb. V auf Seite
23.
9
ELEKTROSCHALTPLAN
Siehe das mit dem Steuerungssystem mitgelieferte
Elektroschaltplan.
10
ENTSORGUNG
Demontage und Entsorgung ausschließlich von dafür
qualifizierten Personen ausführen lassen.
10.1
Demontage
Für eine sichere Demontage des Filtersystems unbedingt
folgende Sicherheitsanweisungen beachten.
Vor der Demontage:
- Absaugtisch von der Netzspannung abklemmen
- Druckluftversorgung trennen
- Außenseite reinigen
Während der Demontage:
- sicherstellen, dass der Demontagebereich ausreichend
belüftet wird, z. B. über eine mobile Belüftungseinheit
Nach der Demontage:
- Demontagebereich reinigen.
10.2
Entsorgung
Anfallende Schmutzstoffe und Staub zusammen mit den
gebrauchten Filterpatronen in Übereinstimmung mit den
gesetzlichen Bestimmungen professionell entsorgen.
Mögliche
Abhilfe
Ursache
Loser
Druckluftanschluss
Druckluft-
reparieren
anschluss
Keine Druckluft
Druckluftanlage
oder zu niedriger
bzw.
Druckwert
Druckluftanschluss
reparieren
Membran-
Membranventil(e)
ventil(e) defekt
austauschen
bzw. abgenutzt
Ablassventil ist
Ablassventil wieder
geöffnet
schließen
Drucklufttank ist
Druckluftanschluss
nicht an der
reparieren
Druckluft-
versorgung
angeschlossen
Magnetventil(e)
Membranventil(e)
defekt bzw.
austauschen
verschlissen
Nicht korrekt
Verdrahtung
ausgeführte oder
korrigieren bzw.
beschädigte
reparieren
Verdrahtung
Persönliche Schutzausrüstung (PSA)
Bei der Demontage und Entsorgung
Atemschutz und Schutzhandschuhe tragen.
