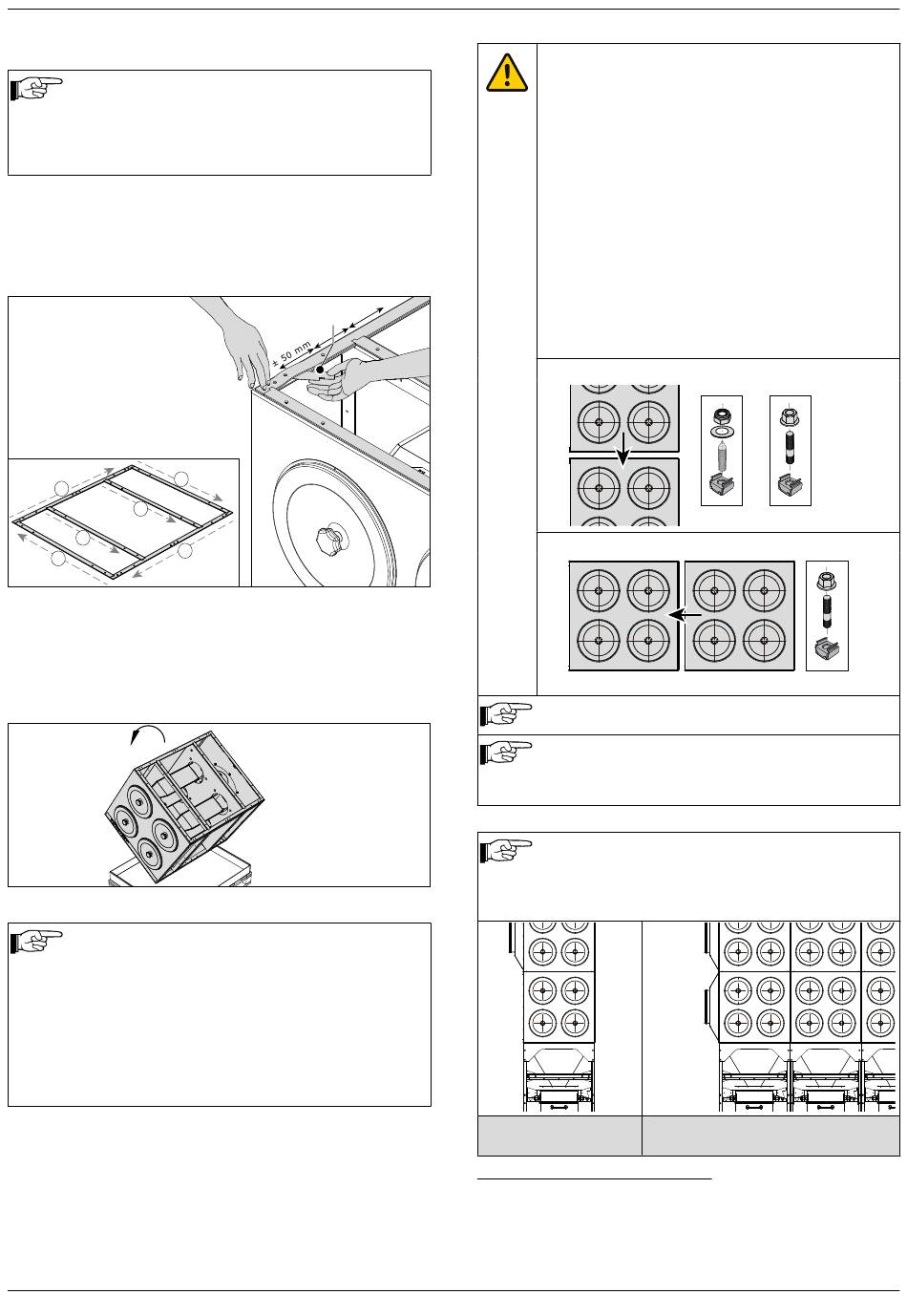

Abb. 4.11
•
Mit der langen Dichtung (1046 mm) beginnen.
•
Dabei möglichst nicht die Klebeseite mit den
Fingern berühren.
•
Die Dichtung in der Mitte der Kanten anbringen
und sicherstellen, dass die Aussparungen
passen.
•
Ca. 50 mm vom Trägerband (A) abziehen und die Dichtung
auf das Filtermodul kleben. Trägerband zum Inneren des
Filtermoduls ziehen.
•
Trägerband weiter abziehen und die Dichtung in Abständen
von ca. 50 mm nach untenstehendem Schema aufkleben.
2
1
5
6
4
Abb. 4.11
Trägerband entfernen
Abb. 4.12
•
Filtermodul anheben und zurück in die ursprüngliche
Position drehen.
•
Diese Vorgehensweise auch für die restlichen Filtermodule
anwenden (für die Anzahl siehe Abb. 4.8).
90°
Abb. 4.12
Zurückdrehen
Um eine beschädigte oder nicht passende Dichtung
auszutauschen, wie folgt vorgehen.
A
•
Beschädigte oder nicht passende Dichtung
entfernen.
C
•
Dabei etwaige Kleberreste vom Filtermodul
entfernen (z. B. mit einem Kleberentferner).
Dabei nicht die unbeschädigten Dichtungen
beschädigen.
•
Ersatzdichtung gemäß den obigen Anweisungen
A
auftragen.
B
A
B
0000100513/011222/E MDB GO | MDB PRO
C
A
3
4x
ACHTUNG
Allgemeine Installationshinweise
•
Vor dem Aufsetzen der angespitzten
Positionierbolzen auf Rahmen und Filtermodul
das Trägerband entfernen. Dabei möglichst nicht
die Klebeseite mit den Fingern berühren.
•
Vor der Befestigung von Komponenten am
MDB-System
Schmierstoff auf das Abdichtmaterial auftragen.
SealApplicator ermöglicht ein leichtes
Verschieben des Filtermoduls bis zur korrekten
Position. Die Masse ist jedoch nach 60 s
ausgehärtet und ein weiteres Verschieben
unmöglich.
•
Immer nur jeweils ein einziges Filtermodul
installieren. Nach dem Aufsprühen sofort das
Filtermodul bzw. die jeweilige Komponente
ausrichten.
Vertikaler Anschluss von Filtermodulen
Horizontaler Anschluss von Filtermodulen
Für Anleitungen zur Montagefolge siehe Abb. III auf
Seite21 .
Um für den Anschluss einen erleichterten Zugriff auf
die Innenseite der Filtermodule zu erhalten, die auf
der Rückseite befindlichen Filterdeckel und runden
Verschlussplatten entfernen.
Die folgenden Installationsanweisungen beziehen
sich auf Einzel- und Mehrfachstapel-MDB-Systeme.
Einige der Anleitungen gelten ausschließlich für
Mehrfachstapel-MDB-Systeme, was jedoch deutlich
im Text vermerkt ist.
2x
2x
Einzelstapel-MDB-
System
4x
8.
Die Dichtungen sind extrem klebestark; ohne SealApplicator können die
Komponenten in der falschen Position miteinander verkleben und lassen sich
dann nicht mehr ohne Schäden voneinander trennen.
9.
Nach ca. 60 s verliert SealApplicator seine Wirkung, was ein weiteres
Verschiebung unmöglich macht. Deswegen nicht mehrere Filtermodule oder
1x
Filtermodulstapel gleichzeitig installieren, da dies zu viel Zeit beansprucht.
1x
2
3
4x
4
<60 s
immer etwas SealApplicator-
8
9x
+
4x
5x
9x
+
4x
5x
Mehrfachstapel-MDB-System
5
4x
9
9
