1
2
4x

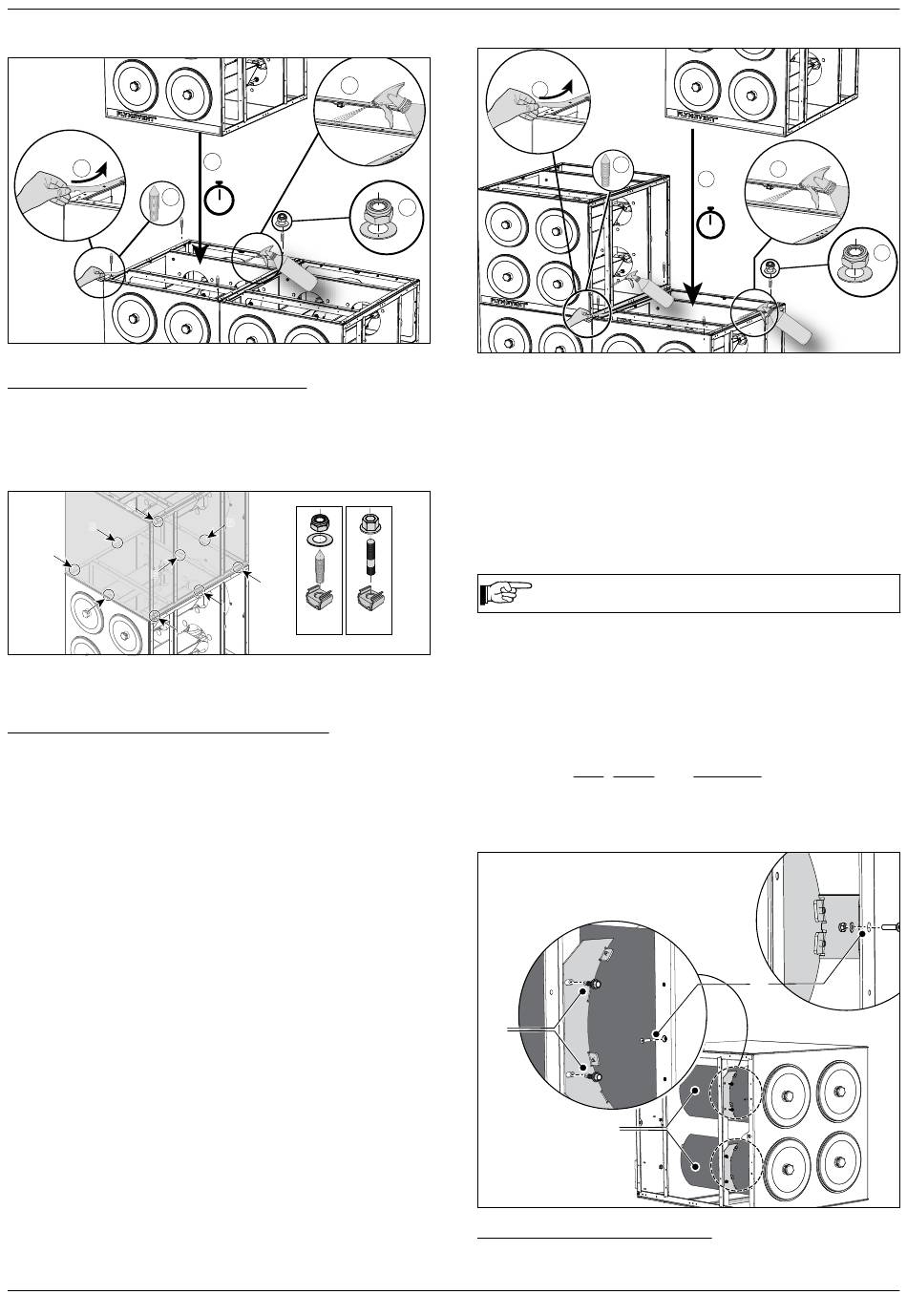

Abb. 4.18
Filtermodul auf erstem Filtermodul
Ausschließlich für Einzelstapel-MDB-Systeme:
•
Falls zutreffend: Anleitungen aus Abb. 4.18 wiederholen.
Abb. 4.19
•
Einen Stehbolzen in die 5 verbliebenen Käfigmuttern
einsetzen und mit einer Flanschmutter (B) festziehen.
A
B
A
B
B
A
Abb. 4.19
Position der Positionier- und Stehbolzen
Abb. 4.20
Ausschließlich für Mehrfachstapel-MDB-Systeme:
•
(1) Das Trägerband der Dichtungen abziehen (horizontale
und vertikale Seite der Filtermodule)
•
(2) In die oberen (in den Eckbereichen des Filtermoduls
befindlichen) Käfigmuttern vier Positionierbolzen einsetzen.
•
(3) SealApplicator-Schmierstoff auf die Dichtungen
aufsprühen (horizontale + vertikale Seite der
Filtermodule)
.
10
•
(4) Innerhalb von 60 Sekunden das Filtermodul auf dem
vorher montierten Filtermodul aufsetzen.
•
(5) Unterlegscheibe mitsamt Sicherungsmutter auf die
Positionierbolzen aufsetzen und festziehen.
Vertikaler Anschluss
•
Jeweils einen Stehbolzen in die verbliebenen 5
Käfigmuttern einsetzen und mit einer Flanschmutter
festziehen.
Horizontaler Anschluss
•
Jeweils einen Stehbolzen in die 9 Käfigmuttern einsetzen
und mit einer Flanschmutter festziehen.
0000100513/011222/E MDB GO | MDB PRO
3
4
<60 s
B
A
B
A (4x)
B (5x)
1
5
4x
Abb. 4.20
Filtermodul auf zweitem Filtermodul
•
Falls zutreffend, für eine Erweiterung des MDB-Systems die
Anleitungen von Abb. 4.18 und Abb. 4.19 wiederholen
(max. vier übereinander montierte Filtermodule).
4.5
Lufteinlass-
Luftauslassmodule
Das MDB-System ist mit Ein- und Auslässen für den Anschluss
an ein Absaug- und Abführrohrleitungssystem ausgestattet.
Die Ein- und Auslässe stehen je nach Größe des MDB-Systems
in unterschiedlichen Durchmessern
Für die möglichen Einlass- (A) und
Auslasspositionen (B) siehe Abb. IV auf Seite 22.
4.5.1
Ablenkplatten
Für einen optimierten Luftstrom und einen Schutz der
Filterpatronen müssen in jedem Lufteinlassmodul zwei
Ablenkplatten installiert werden.
Abb. 4.21
•
Bevorzugte Position des Lufteinlassmoduls festlegen
(entweder links, rechts oder obenseitig).
•
An dieser Position die Ablenkplatten (C) im Filtermodul
montieren mit den Flanschschrauben (A) und Schraube (B)
(plus Unterlegscheibe und Mutter).
A
Abb. 4.21
Ablenkplatten
11. Einlass: Ø 400 mm | Ø 500 mm | Ø 630 mm
Auslass: Ø 400 mm | Ø 500 mm
2
3
4x
4
<60 s
4
1
2
4x
<60 s
(MDB-INLET viereckig)
(MDB-OUTLET rund)
zur Verfügung.
11
9x
B
+
4x
5x
C
3
5
4x
und
11
