A
B
max. 2 mm

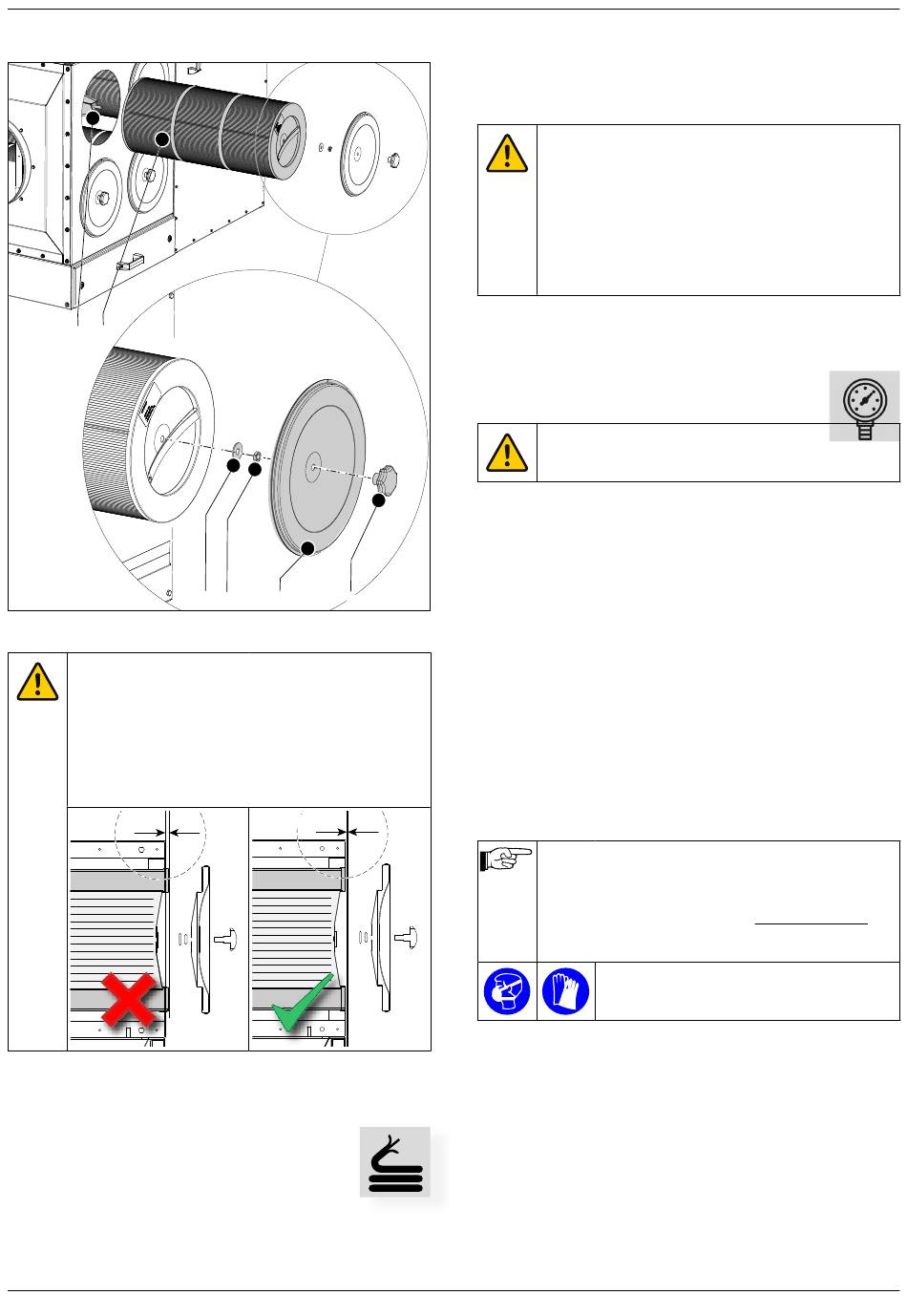

Abb. 4.7
Montage der Filterpatronen
ACHTUNG
Sicherstellen, dass die Vorderseite der Filterpatrone
zum Filtergehäuse ausgerichtet
dadurch gut schließt. Ist dies nicht der Fall, dann ist
die Filterpatrone nicht korrekt positioniert. Dies
kann zu Leckstellen und einem nur niedrigen
Filterwirkungsgrad führen.
Toleranz: max. 2 mm
*)
>2 mm
•
Gleiche Vorgehensweise an den verbliebenen Filterpatronen
ausführen.
4.7
Elektrischer Anschluss
Für den elektrischen Anschluss des MDB-Compact
siehe die Installationsanleitung des mit dem Produkt
mitgelieferten Steuerungssystems ControlPro.
0000104046/010922/B MDB-Compact PRO
C
D
E
F
ist und der Deckel
*)
max. 2 mm
>2 mm
4.7.1
Frequenzumrichter
•
Für den Einsatz eines Frequenzumrichters siehe Abschnitt
1.4.1.
ACHTUNG
Bei Anschlussspannung 400V/3ph/50Hz:
Der Einsatz eines Frequenzumrichters ermöglicht
einen Betrieb des 60 Hz-Ventilators an einem 50
Hz-Netz.
Einstellung des Frequenzumrichters:
- Eingangsspannung: 400V
- Ausgangsspannung 230V
- Frequenz: max. 60Hz
•
Frequenzumrichter (falls vorhanden) gemäß Schaltplan
installieren.
4.8
Druckluftanschluss
ACHTUNG
Die Druckluft muss trocken und ölfrei gemäß ISO
8573-3 (Klasse 6) sein.
Zum Druckluftanschluss wie folgt vorgehen.
Druckluftregler
•
Optional: Einen Druckluftsensor (Bausatz) oder CAR-KIT
installieren:
- auf dem Ventilatorgehäuse (Befestigung mit
Blechschrauben); oder
- auf einer anderen geeigneten Position.
gemäß dem Schaltplan.
•
Druckluftschlauch an den Druckluftregler oder an das
CAR-KIT anschließen.
4.9
Option: Precoat-Schicht (PRECO-N) / gilt nur
für CART-D, CART-C und CART-E
Die Precoatiermittelschicht verlängert die Effizienz und
Lebensdauer der CART-D-, CART-C- und CART-E-
Filterpatronen. Andere Filterpatronentypen hingegen benötigen
kein Precoatiermittel.
Für ein vereinfachtes Auftragen des
Precoatiermittels (PRECO-N) nach einem
Filteraustausch empfehlen wir, im
Rohrleitungssystem zwischen dem externen Gerät
und dem Lufteinlassmodul eine Revisionsöffnung
einzubauen.
Siehe Abb. V (B) auf Seite 17.
Persönliche Schutzausrüstung (PSA)
Bei dem Auftragen des Precoatiermittels
Atemschutz und Schutzhandschuhe tragen!
Erforderliche Precoatiermittelmenge:
- MDB-2/C: 1 kg
- MDB-4/C: 2 kg
- MDB-6/C: 3 kg
Für ein Auftragen des Precoatiermittels auf die Filterpatronen
wie folgt vorgehen:
•
Den Druckluft abkoppeln.
•
Precoatiermittel in einen Eimer abfüllen.
•
Ventilator einschalten. Der Ventilator muss mit höchster
Drehzahl laufen.
10
