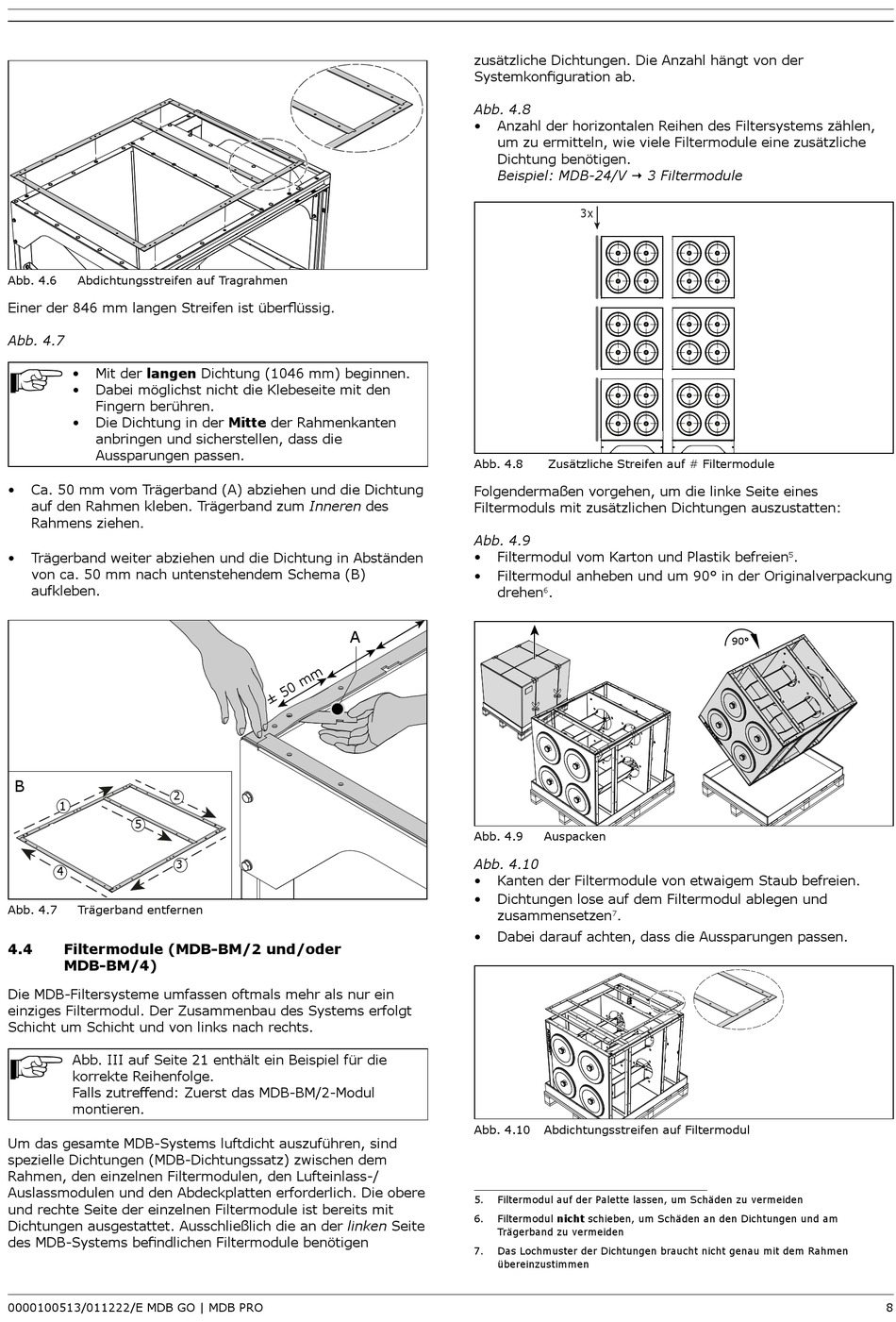

Abb. 4.6
Abdichtungsstreifen auf Tragrahmen
Einer der 846 mm langen Streifen ist überflüssig.
Abb. 4.7
Mit der langen Dichtung (1046 mm) beginnen.
•
•
Dabei möglichst nicht die Klebeseite mit den
Fingern berühren.
Die Dichtung in der Mitte der Rahmenkanten
•
anbringen und sicherstellen, dass die
Aussparungen passen.
•
Ca. 50 mm vom Trägerband (A) abziehen und die Dichtung
auf den Rahmen kleben. Trägerband zum Inneren des
Rahmens ziehen.
•
Trägerband weiter abziehen und die Dichtung in Abständen
von ca. 50 mm nach untenstehendem Schema (B)
aufkleben.
B
2
1
5
3
4
Abb. 4.7
Trägerband entfernen
4.4
Filtermodule (MDB-BM/2 und/oder
MDB-BM/4)
Die MDB-Filtersysteme umfassen oftmals mehr als nur ein
einziges Filtermodul. Der Zusammenbau des Systems erfolgt
Schicht um Schicht und von links nach rechts.
Abb. III auf Seite 21 enthält ein Beispiel für die
korrekte Reihenfolge.
Falls zutreffend: Zuerst das MDB-BM/2-Modul
montieren.
Um das gesamte MDB-Systems luftdicht auszuführen, sind
spezielle Dichtungen (MDB-Dichtungssatz) zwischen dem
Rahmen, den einzelnen Filtermodulen, den Lufteinlass-/
Auslassmodulen und den Abdeckplatten erforderlich. Die obere
und rechte Seite der einzelnen Filtermodule ist bereits mit
Dichtungen ausgestattet. Ausschließlich die an der linken Seite
des MDB-Systems befindlichen Filtermodule benötigen
0000100513/011222/E MDB GO | MDB PRO
A
90°
zusätzliche Dichtungen. Die Anzahl hängt von der
Systemkonfiguration ab.
Abb. 4.8
•
Anzahl der horizontalen Reihen des Filtersystems zählen,
um zu ermitteln, wie viele Filtermodule eine zusätzliche
Dichtung benötigen.
Beispiel: MDB-24/V 3 Filtermodule
3x
Abb. 4.8
Zusätzliche Streifen auf # Filtermodule
Folgendermaßen vorgehen, um die linke Seite eines
Filtermoduls mit zusätzlichen Dichtungen auszustatten:
Abb. 4.9
•
Filtermodul vom Karton und Plastik befreien
•
Filtermodul anheben und um 90° in der Originalverpackung
drehen
.
6
Abb. 4.9
Auspacken
Abb. 4.10
•
Kanten der Filtermodule von etwaigem Staub befreien.
•
Dichtungen lose auf dem Filtermodul ablegen und
zusammensetzen
.
7
•
Dabei darauf achten, dass die Aussparungen passen.
Abb. 4.10
Abdichtungsstreifen auf Filtermodul
5.
Filtermodul auf der Palette lassen, um Schäden zu vermeiden
6.
Filtermodul nicht schieben, um Schäden an den Dichtungen und am
Trägerband zu vermeiden
7.
Das Lochmuster der Dichtungen braucht nicht genau mit dem Rahmen
übereinzustimmen
.
