CONVIO / CONVIO FLEX
Optionen

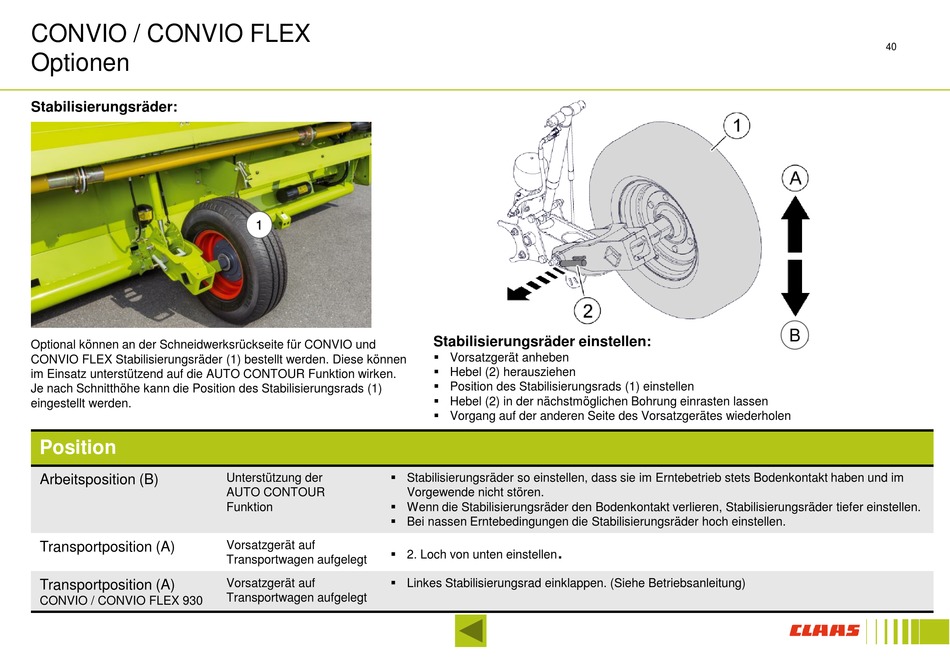

Stabilisierungsräder:
Optional können an der Schneidwerksrückseite für CONVIO und
CONVIO FLEX Stabilisierungsräder (1) bestellt werden. Diese können
im Einsatz unterstützend auf die AUTO CONTOUR Funktion wirken.
Je nach Schnitthöhe kann die Position des Stabilisierungsrads (1)
eingestellt werden.
Position
Arbeitsposition (B)
Transportposition (A)
Transportposition (A)
CONVIO / CONVIO FLEX 930
1
 Stabilisierungsräder so einstellen, dass sie im Erntebetrieb stets Bodenkontakt haben und im
Unterstützung der
AUTO CONTOUR
 Wenn die Stabilisierungsräder den Bodenkontakt verlieren, Stabilisierungsräder tiefer einstellen.
Funktion
 Bei nassen Erntebedingungen die Stabilisierungsräder hoch einstellen.
Vorsatzgerät auf
 2. Loch von unten einstellen
Transportwagen aufgelegt
 Linkes Stabilisierungsrad einklappen. (Siehe Betriebsanleitung)
Vorsatzgerät auf
Transportwagen aufgelegt
Stabilisierungsräder einstellen:
 Vorsatzgerät anheben
 Hebel (2) herausziehen
 Position des Stabilisierungsrads (1) einstellen
 Hebel (2) in der nächstmöglichen Bohrung einrasten lassen
 Vorgang auf der anderen Seite des Vorsatzgerätes wiederholen
Vorgewende nicht stören.
.
40
B
