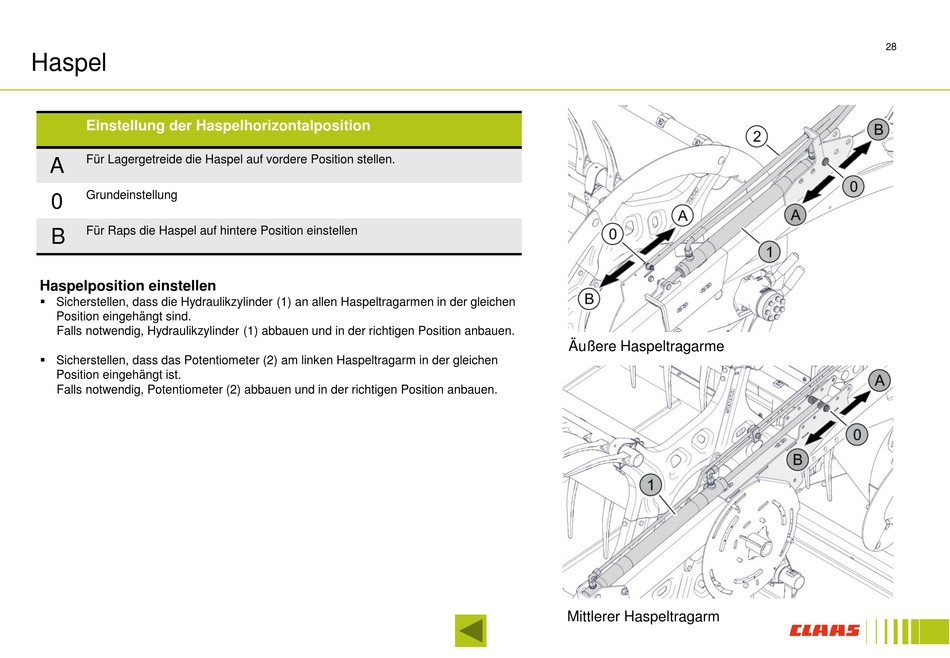

Haspel
Einstellung der Haspelhorizontalposition
Für Lagergetreide die Haspel auf vordere Position stellen.
A
Grundeinstellung
0
Für Raps die Haspel auf hintere Position einstellen
B
Haspelposition einstellen
 Sicherstellen, dass die Hydraulikzylinder (1) an allen Haspeltragarmen in der gleichen
Position eingehängt sind.
Falls notwendig, Hydraulikzylinder (1) abbauen und in der richtigen Position anbauen.
 Sicherstellen, dass das Potentiometer (2) am linken Haspeltragarm in der gleichen
Position eingehängt ist.
Falls notwendig, Potentiometer (2) abbauen und in der richtigen Position anbauen.
Äußere Haspeltragarme
Mittlerer Haspeltragarm
