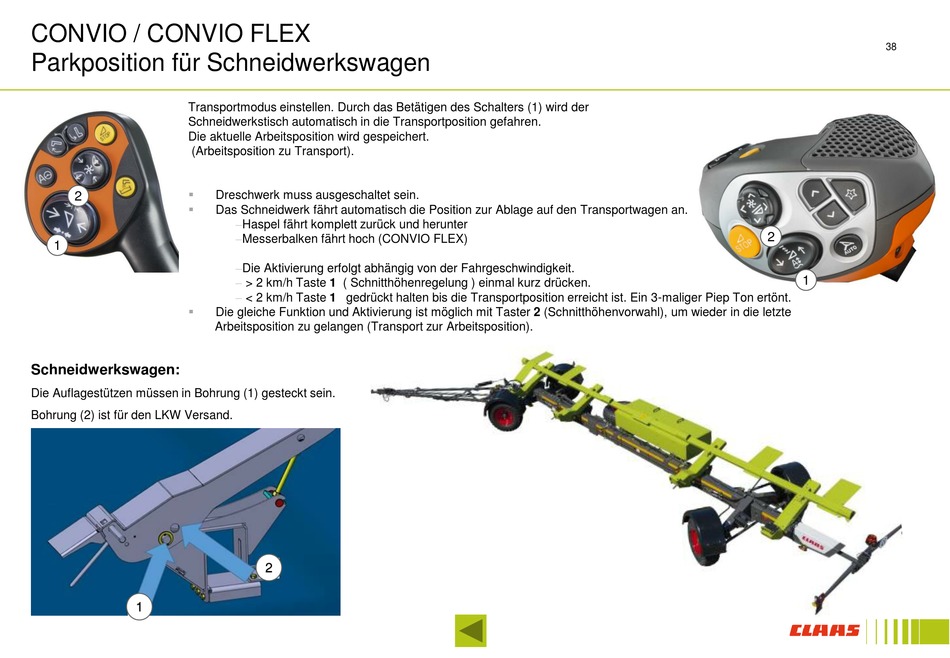

CONVIO / CONVIO FLEX
Parkposition für Schneidwerkswagen
Transportmodus einstellen. Durch das Betätigen des Schalters (1) wird der
Schneidwerkstisch automatisch in die Transportposition gefahren.
Die aktuelle Arbeitsposition wird gespeichert.
(Arbeitsposition zu Transport).
2
1
Schneidwerkswagen:
Die Auflagestützen müssen in Bohrung (1) gesteckt sein.
Bohrung (2) ist für den LKW Versand.
1
Dreschwerk muss ausgeschaltet sein.
Das Schneidwerk fährt automatisch die Position zur Ablage auf den Transportwagen an.
Haspel fährt komplett zurück und herunter
Messerbalken fährt hoch (CONVIO FLEX)
Die Aktivierung erfolgt abhängig von der Fahrgeschwindigkeit.
> 2 km/h Taste 1 ( Schnitthöhenregelung ) einmal kurz drücken.
< 2 km/h Taste 1 gedrückt halten bis die Transportposition erreicht ist. Ein 3-maliger Piep Ton ertönt.
Die gleiche Funktion und Aktivierung ist möglich mit Taster 2 (Schnitthöhenvorwahl), um wieder in die letzte
Arbeitsposition zu gelangen (Transport zur Arbeitsposition).
2
38
2
1
