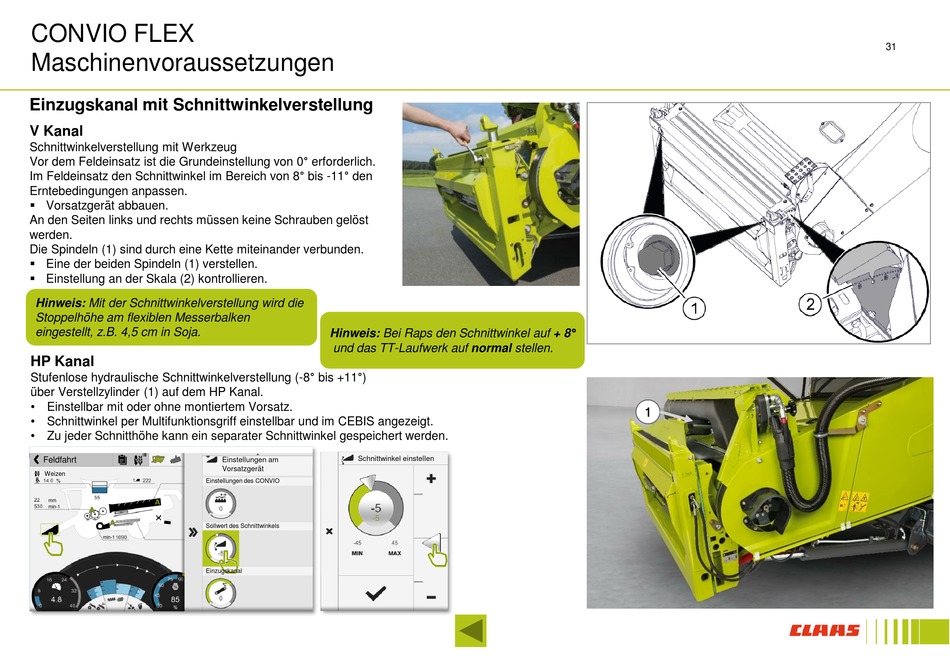

CONVIO FLEX
Maschinenvoraussetzungen
Einzugskanal mit Schnittwinkelverstellung
V Kanal
Schnittwinkelverstellung mit Werkzeug
Vor dem Feldeinsatz ist die Grundeinstellung von 0° erforderlich.
Im Feldeinsatz den Schnittwinkel im Bereich von 8° bis -11° den
Erntebedingungen anpassen.
Vorsatzgerät abbauen.
An den Seiten links und rechts müssen keine Schrauben gelöst
werden.
Die Spindeln (1) sind durch eine Kette miteinander verbunden.
Eine der beiden Spindeln (1) verstellen.
Einstellung an der Skala (2) kontrollieren.
Hinweis: Mit der Schnittwinkelverstellung wird die
Stoppelhöhe am flexiblen Messerbalken
eingestellt, z.B. 4,5 cm in Soja.
HP Kanal
Stufenlose hydraulische Schnittwinkelverstellung (-8° bis +11°)
über Verstellzylinder (1) auf dem HP Kanal.
• Einstellbar mit oder ohne montiertem Vorsatz.
• Schnittwinkel per Multifunktionsgriff einstellbar und im CEBIS angezeigt.
• Zu jeder Schnitthöhe kann ein separater Schnittwinkel gespeichert werden.
Feldfahrt
Weizen
%
Einstellungen des CONVIO
mm
min-1
Sollwert des Schnittwinkels
min-1
Einzugskanal
Hinweis: Bei Raps den Schnittwinkel auf + 8°
und das TT-Laufwerk auf normal stellen.
Schnittwinkel einstellen
Einstellungen am
Vorsatzgerät
1
31
