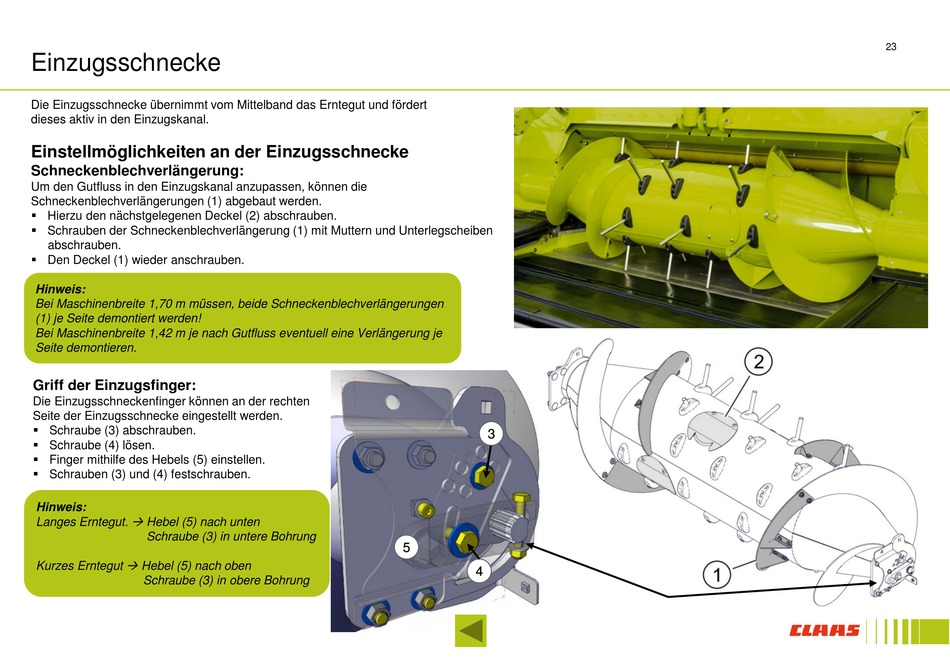

Einzugsschnecke
Die Einzugsschnecke übernimmt vom Mittelband das Erntegut und fördert
dieses aktiv in den Einzugskanal.
Einstellmöglichkeiten an der Einzugsschnecke
Schneckenblechverlängerung:
Um den Gutfluss in den Einzugskanal anzupassen, können die
Schneckenblechverlängerungen (1) abgebaut werden.
Hierzu den nächstgelegenen Deckel (2) abschrauben.
Schrauben der Schneckenblechverlängerung (1) mit Muttern und Unterlegscheiben
abschrauben.
Den Deckel (1) wieder anschrauben.
Hinweis:
Bei Maschinenbreite 1,70 m müssen, beide Schneckenblechverlängerungen
(1) je Seite demontiert werden!
Bei Maschinenbreite 1,42 m je nach Gutfluss eventuell eine Verlängerung je
Seite demontieren.
Griff der Einzugsfinger:
Die Einzugsschneckenfinger können an der rechten
Seite der Einzugsschnecke eingestellt werden.
Schraube (3) abschrauben.
Schraube (4) lösen.
Finger mithilfe des Hebels (5) einstellen.
Schrauben (3) und (4) festschrauben.
Hinweis:
Langes Erntegut.
Hebel (5) nach unten
Schraube (3) in untere Bohrung
Kurzes Erntegut
Hebel (5) nach oben
Schraube (3) in obere Bohrung
3
5
4
23
